SR71黑鸟高空高速侦察机三维数模

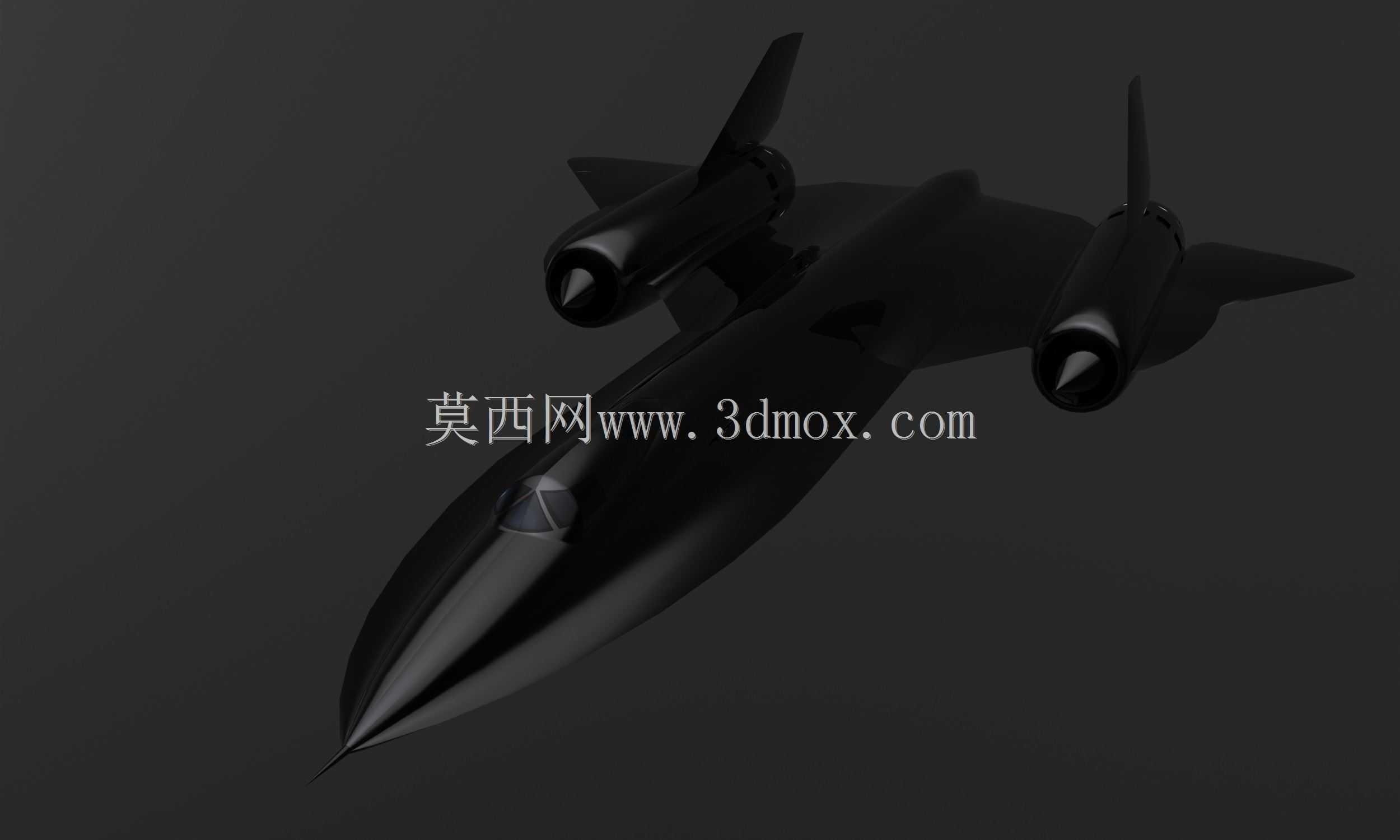

这款SR71黑鸟的三维数模完整还原了该型高空高速侦察机的整机气动外形与核心结构特征，建模过程中优先匹配了实机的长细比设计要求，机身采用修长的翼身融合构型，在三倍音速飞行工况下可有效降低激波阻力，同时兼顾机身内部燃油舱、设备舱的空间排布需求。从实际应用场景来看，该型飞行器主要执行高空战略侦察任务，数模中完整呈现了机身两侧的发动机短舱安装边界，短舱与机翼的衔接处做了专门的整流过渡设计，可匹配可调式进气道的结构安装需求，在高速飞行时能够通过进气道调节锥调整进气量，保证发动机在不同马赫数下的进气效率。建模时针对机翼的三角翼布局做了精准的曲面拟合，机翼前缘后掠角完全匹配实机参数，翼身融合段的曲面顺滑度经过多次曲率检查，可直接用于气动仿真分析的基础数模使用，尾翼采用全动垂尾设计，数模中预留了垂尾转动机构的安装空间，能够直观展示舵面的偏转行程与运动干涉边界。机身头部的锥型机头段按照实机的侦察设备舱尺寸做了等比例还原，内部可容纳光学侦察设备、雷达信号接收装置的安装位，座舱段的风挡曲面与机身外形完全齐平，避免高速飞行时产生额外的气动阻力，机身表面的蒙皮分缝、检修口盖位置也在数模中做了细节体现，可用于航空装备科普展示、飞行器结构教学、气动外形验证等多个场景。在结构设计逻辑上，数模遵循了该机型实际的受热膨胀设计思路，机身蒙皮的拼接间隙预留了高速飞行时热胀冷缩的余量，发动机短舱与机翼的连接位置做了加强结构的示意，能够承受三倍音速飞行时的气动载荷与发动机工作产生的振动，起落架舱的位置与收放边界也在数模中做了明确标注，可直观验证起落架收放过程中与周边结构的干涉情况。对于航空结构设计从业者而言，该数模可作为高空高速飞行器气动布局设计的参考案例，通过拆解数模的曲面构建逻辑，可理解翼身融合构型的曲面建模技巧，掌握高速飞行器长细比、机翼后掠角、进气道位置等核心参数的匹配方法，也可用于航空类教学演示场景，帮助学习者直观认识高空高速侦察机的结构组成与气动设计特点。
