车载中冷器前置装载结构三维设计

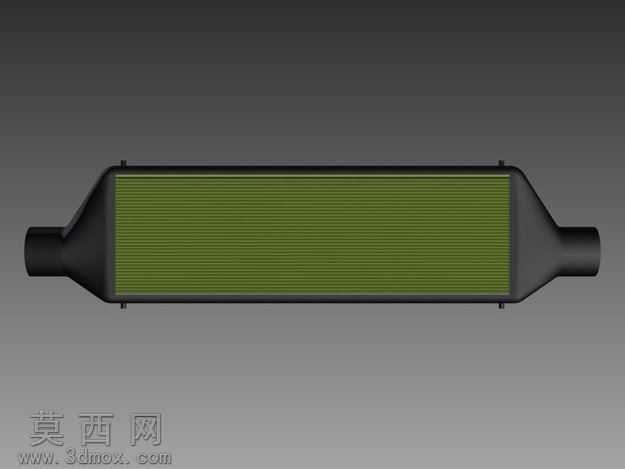

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕车载中冷器前置装载的应用场景展开结构设计，建模过程中严格遵循车用进气换热部件的尺寸规范，对核心散热主体、两端进出气接口、外壳封装结构进行了1:1比例的特征还原。首先在建模阶段，以拉伸特征构建中冷器的长条形主体基座，对两端的变径进出气接口采用放样特征实现流畅的管径过渡，保证气道的顺滑性，避免进气过程中产生不必要的紊流影响进气效率；主体散热面采用薄壁特征构建，预留出散热芯体的安装限位结构，外壳边缘做了微小的倒角处理，既还原实际产品的工艺特征，也避免三维模型出现尖锐棱角导致后续装配干涉。材质渲染阶段，为外壳部分赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟车用塑料件的磨砂质感，为核心散热面赋予军绿色哑光金属涂层材质，还原散热芯体表面的氧化处理层视觉效果，进出气接口部分调整材质反光度，模拟橡胶连接端的半哑光质感，整体渲染采用渐变灰色背景搭配柔和的侧方打光，清晰呈现模型的轮廓结构与材质区分。结构设计上，整体采用对称式布局，进出气接口分别位于主体两端的同侧位置，适配前置装载的机舱布局，主体外壳厚度均匀，既保证结构强度也控制整体重量，散热面占比达到主体正面面积的85%以上，最大化保障换热接触面积，两端接口的管径尺寸匹配常规车用进气软管的装配公差，外壳上预留的微小凸点结构用于安装时的定位固定，保证装载后结构稳定无松动。设计思路围绕中冷器前置装载的实际使用需求展开，优先保证气道通畅性与散热面积，同时兼顾装配便捷性与结构耐用性，建模过程中所有特征均保留参数化编辑属性，可根据不同车型的机舱尺寸调整主体长度、接口管径等核心参数，适配不同排量车型的进气冷却需求，模型完成后经过干涉检查，所有装配部位无重叠冲突，可直接用于后续的装配模拟、工程图导出或者3D打印验证。
