65GHz单端口PCB板载微型SMP同轴连接插座

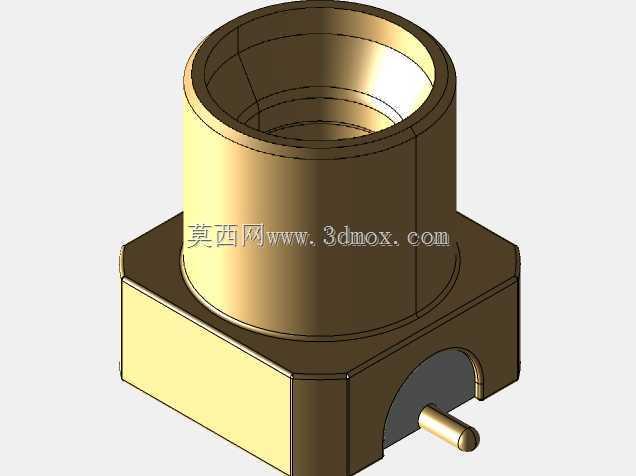

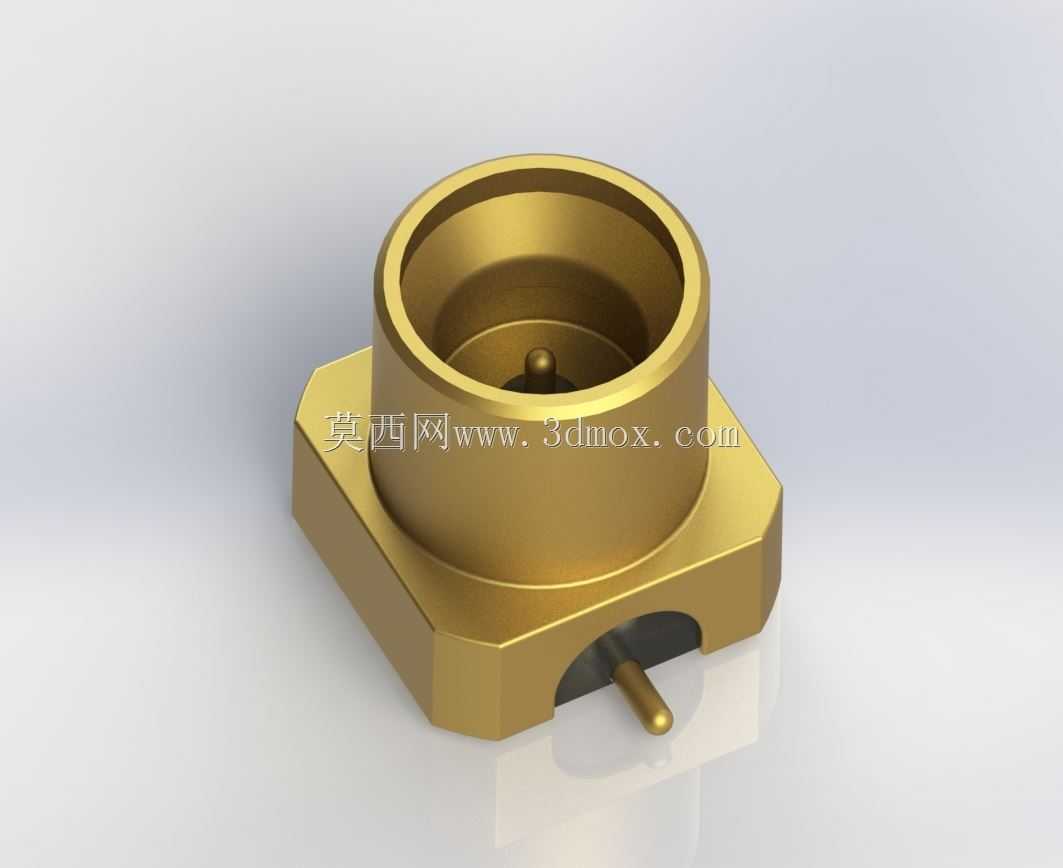

这款微型同轴连接插座主要面向毫米波频段的射频信号传输场景，常见于5G毫米波通信前端、高速测试测量仪器板卡、相控阵雷达收发组件、车载毫米波雷达模组这类需要高密度布板的射频链路中，用来实现PCB板与半刚性同轴电缆、射频功能模块之间的低损耗信号互联，工作频段覆盖DC到65GHz，能满足超宽带信号的传输阻抗匹配要求。产品采用SMT表面贴装工艺设计，可直接通过回流焊工艺焊接在PCB板表面，不需要在PCB上开设大尺寸安装过孔，能有效节省板上布局空间，适配高密度射频阵列的布板需求，单端口的设计适合单路射频信号的点对点传输场景，在多通道收发阵列中可通过阵列排布实现多路信号的独立连接。结构上采用全止动设计，插合连接后能提供可靠的轴向与径向限位，避免振动、冲击工况下连接松脱导致的信号中断或驻波异常，适配工业级、车载级设备的抗振动使用要求。外形采用方形法兰底座结构，底座侧面预留焊脚定位结构，贴装时可通过焊盘与PCB实现精准对位，焊接后底座与PCB板面贴合平整，不会出现贴装偏移导致的焊接不良问题；中心接触件采用插针式设计，内导体与外导体的同轴度公差控制在微米级，保证高频信号传输时的阻抗连续性，降低信号反射带来的插入损耗波动。安装边界方面，贴装时仅需要在PCB对应位置预留匹配的焊盘图形，不需要额外的机械固定结构，底座下方的半圆弧避让结构可避开PCB上的表层走线或相邻元件，进一步压缩板上占用空间，适合在板卡边缘、元件密集区域布置。建模过程中严格还原了产品的实际装配公差，外导体的插合内腔尺寸、中心插针的伸出长度、底座焊脚的位置尺寸都按照实际量产产品的工程图纸参数构建，可直接用于PCB板的布局干涉检查、射频链路的结构装配仿真，也可作为整机结构设计时的元件占位模型使用，帮助结构工程师在设计阶段提前确认连接器与周边结构件、屏蔽罩的装配间隙，避免后期打样出现装配干涉问题。
