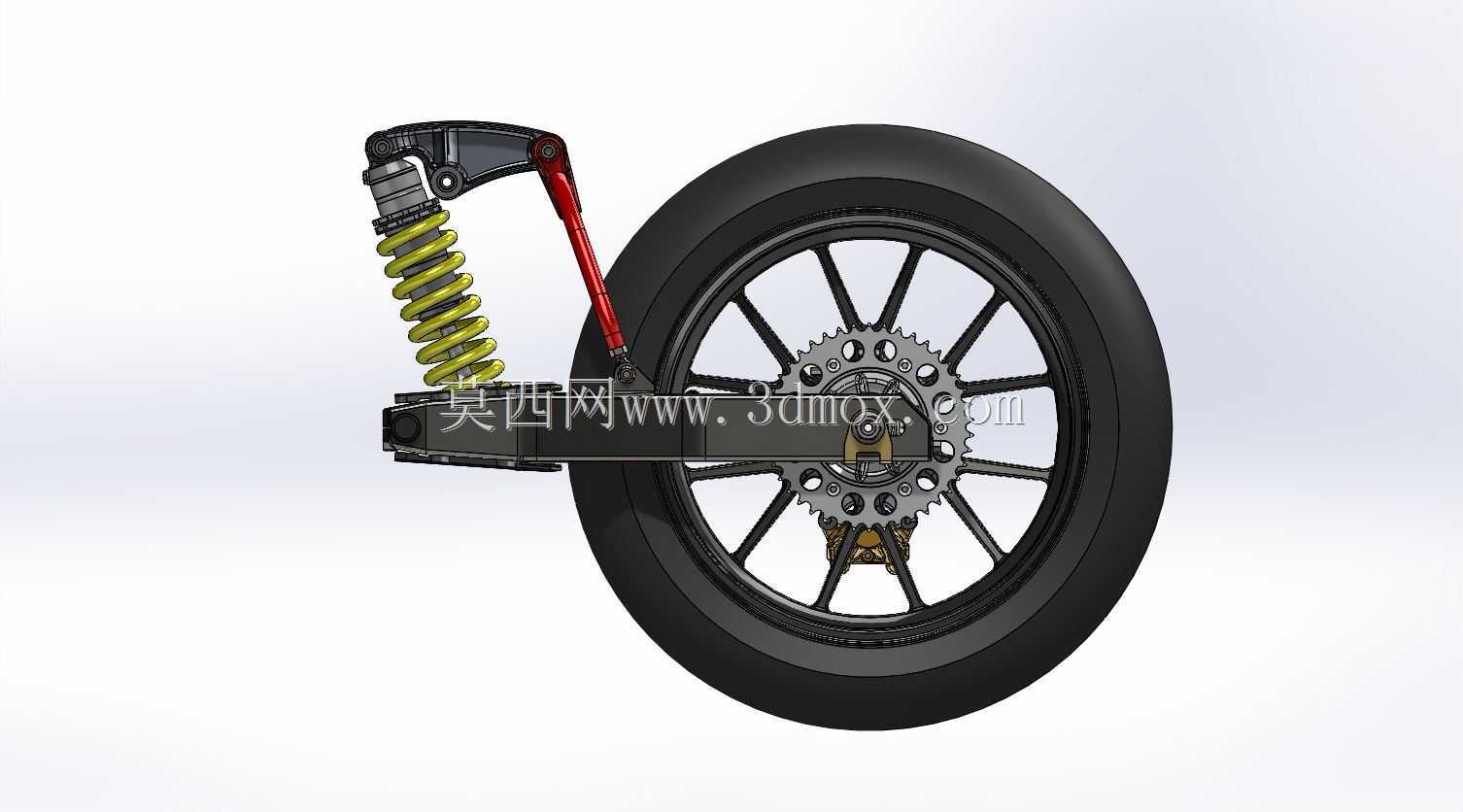

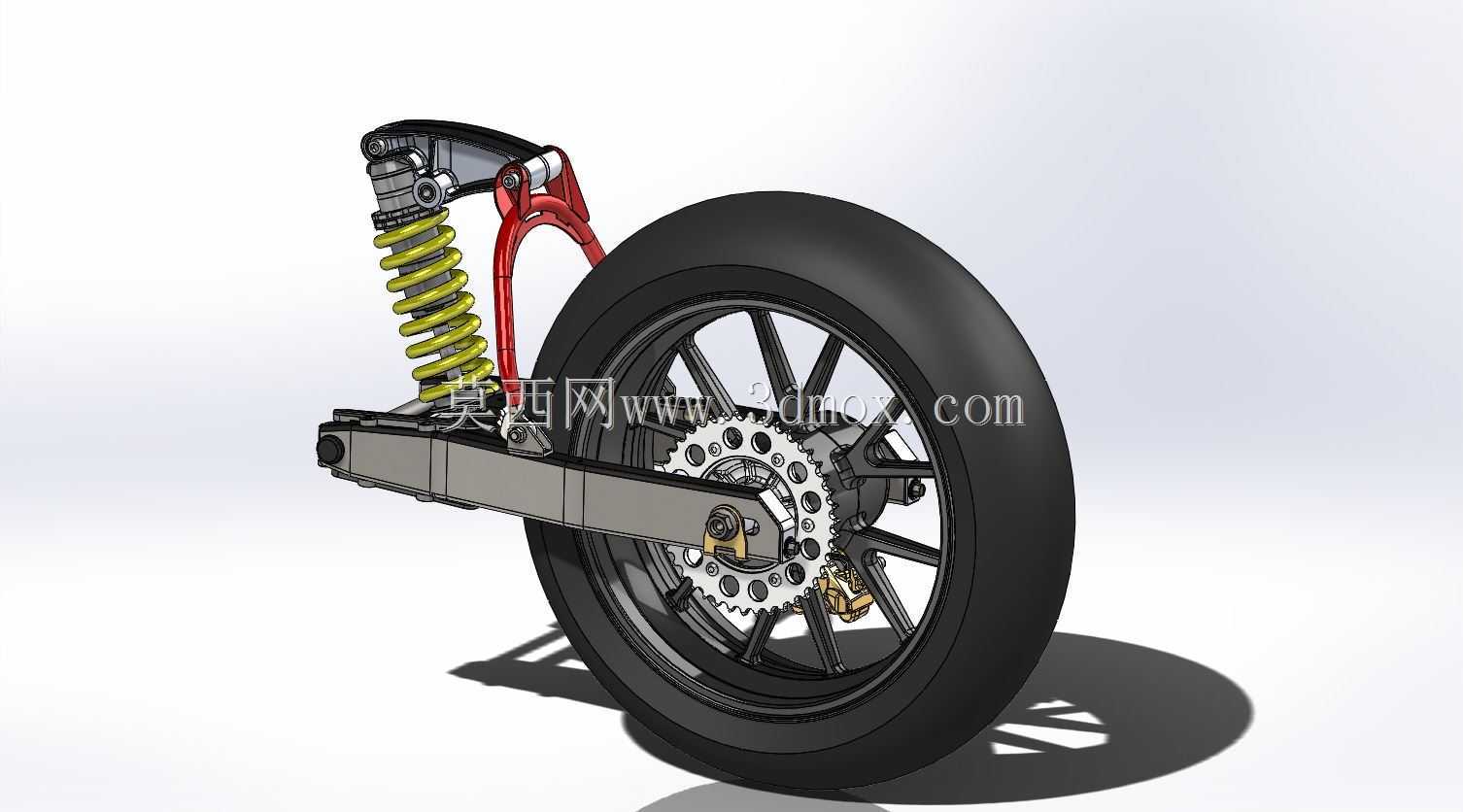

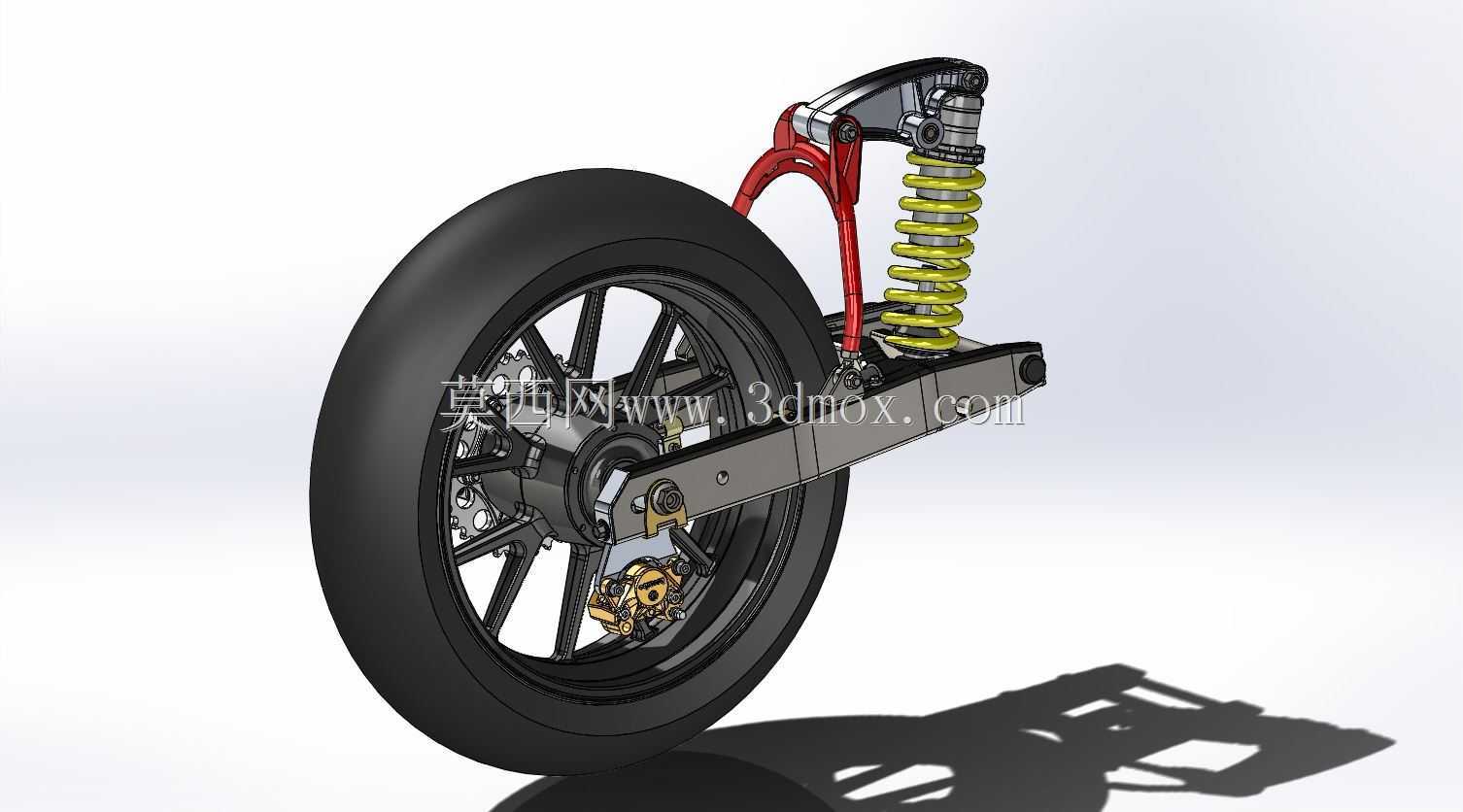

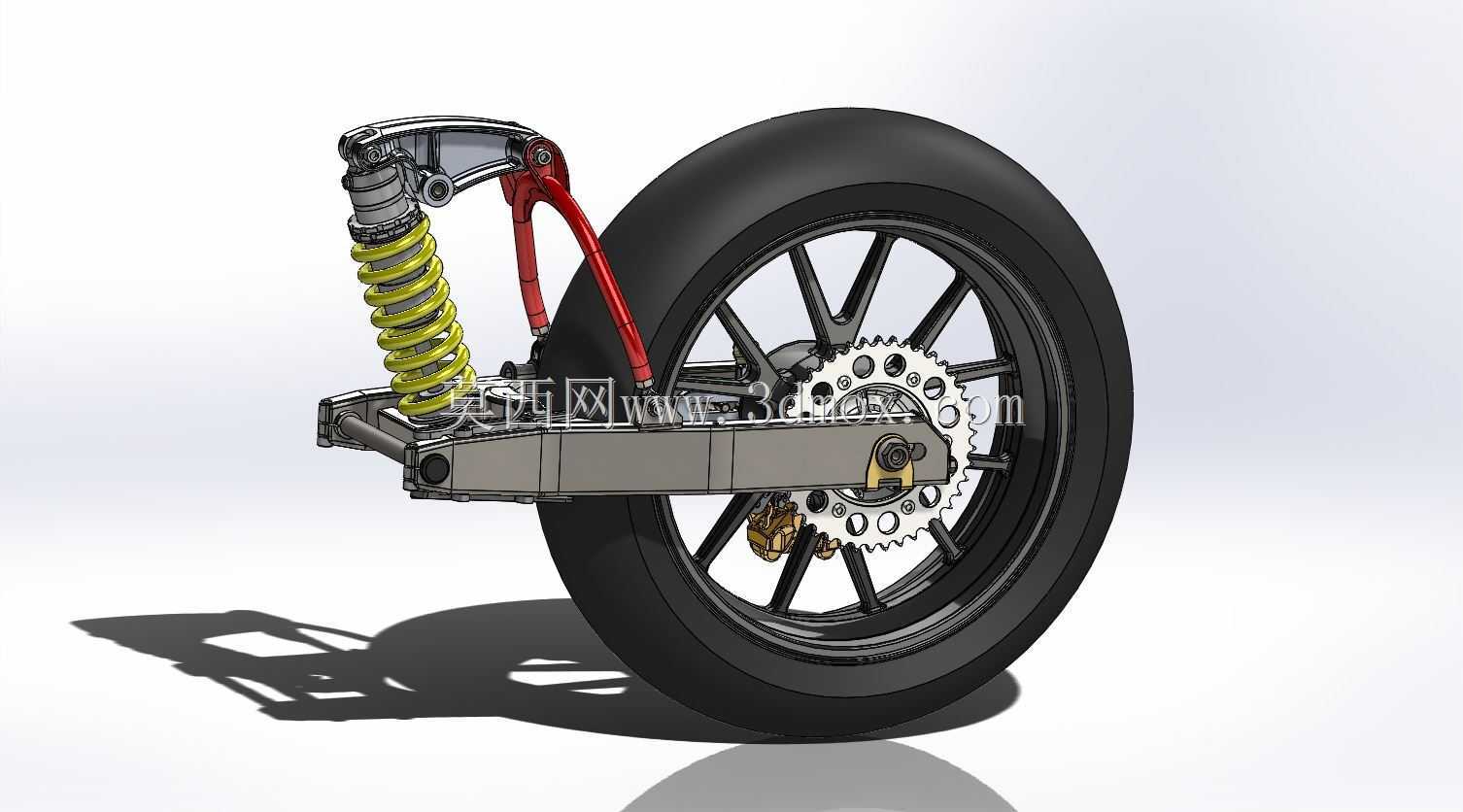

杜卡迪M750摩托车后悬架总成结构

这套后悬架结构主要适配大排量运动型摩托车的后轮承载与行驶缓冲场景，日常道路骑行、赛道压弯工况下都能承担后轮的载荷传递与震动过滤作用，是摩托车行走系统的核心承载部件。整套结构采用上升曲率的悬挂连杆布局，和同系列大排量运动车型的悬架逻辑一致，钢制主摇臂承担后轮的横向、纵向载荷，摇臂的铰接点位置经过匹配调校，能在减震压缩过程中渐进改变杠杆比，应对不同幅度的路面冲击。摇臂的后轮安装轴位预留了标准的轮轴锁紧空间，轴孔同轴度公差控制在常规摩托车行走件的通用精度区间，适配对应规格的后轮轮毂轴承安装位，轮轴两侧的安装槽预留了链条张紧调节的行程余量，日常维护时可通过调整槽位改变后轮前后位置，张紧传动链条。减震器上端通过铰接支座连接车架副梁安装点，下端通过多连杆结构与摇臂、车架下安装位铰接，多组连杆的铰接点均采用衬套压装结构，可缓冲铰接位置的微小震动，同时避免金属直接接触产生的异响。减震弹簧采用不等距螺距设计，初段压缩刚度较低，可过滤路面细碎颠簸，后段压缩刚度逐步提升，应对重载、过弯侧倾、大冲击落地时的支撑需求，减震器筒身预留了阻尼调节的安装位，可根据使用场景调整压缩、回弹阻尼参数。后轮侧集成了传动链轮与制动卡钳安装位，链轮座通过缓冲橡胶块与轮毂连接，可缓冲传动系统的瞬间扭矩冲击，制动卡钳安装座直接集成在摇臂末端，安装面的平面度、安装孔位间距均匹配对应规格的浮动制动盘与对向卡钳，保证制动时卡钳受力均匀，不会出现偏磨异响。整套结构的安装边界完全匹配对应车型的车架安装点位，上减震支座的安装孔距、下连杆车架铰接点的位置、摇臂主轴安装孔的同轴位置均和原车设计一致，可直接用于同车型的悬架结构复刻、改装方案验证，也可作为同类运动摩托车后悬架设计的参考案例，建模时还原了各部件的相对运动关系，可直接用于悬架运动行程校核、连杆运动轨迹干涉检查，验证不同减震行程下的后轮跳动轨迹，避免轮胎与摇臂、挡泥板部件出现运动干涉。
