ShieldDR3装甲乘用车框架与驾驶舱结构

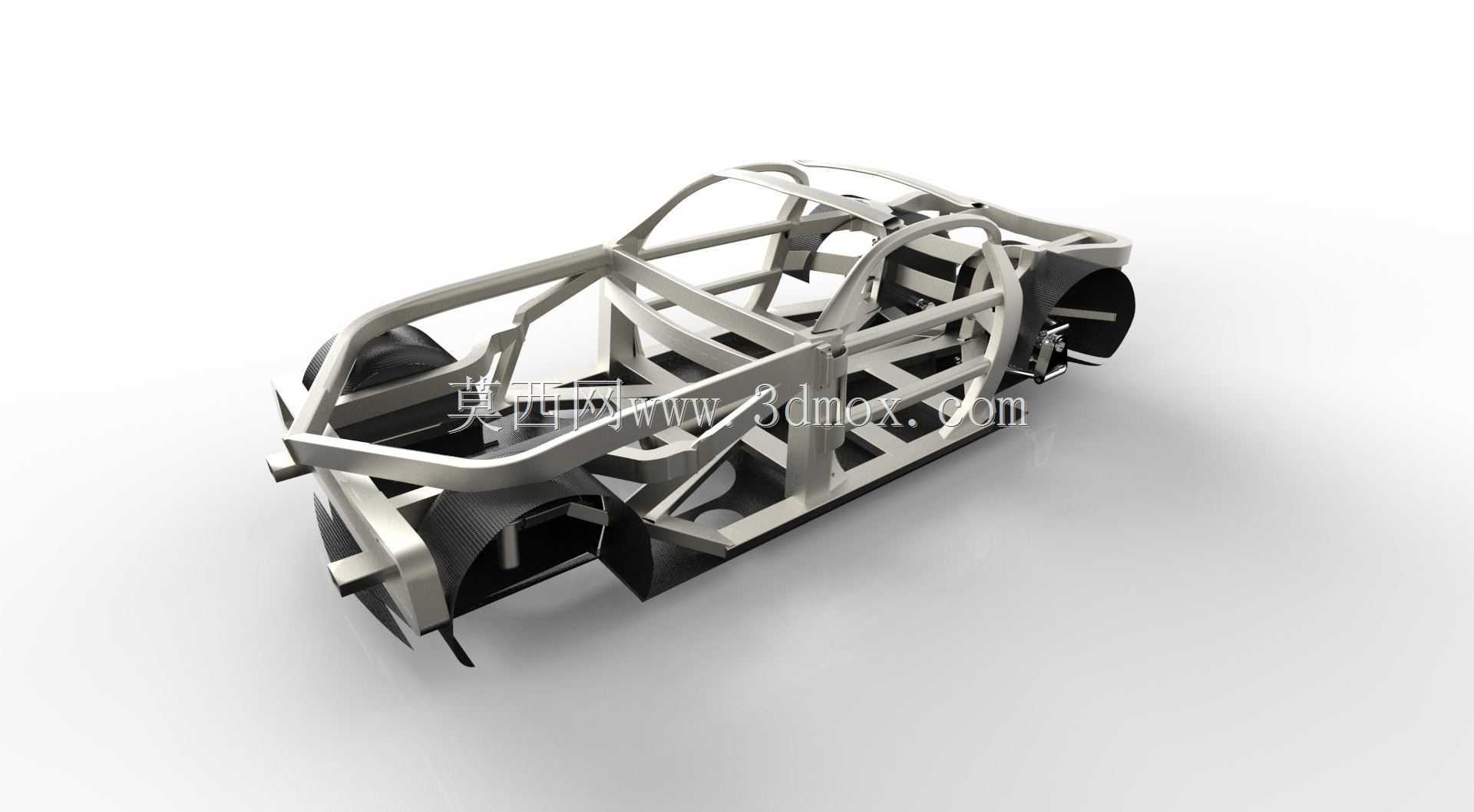

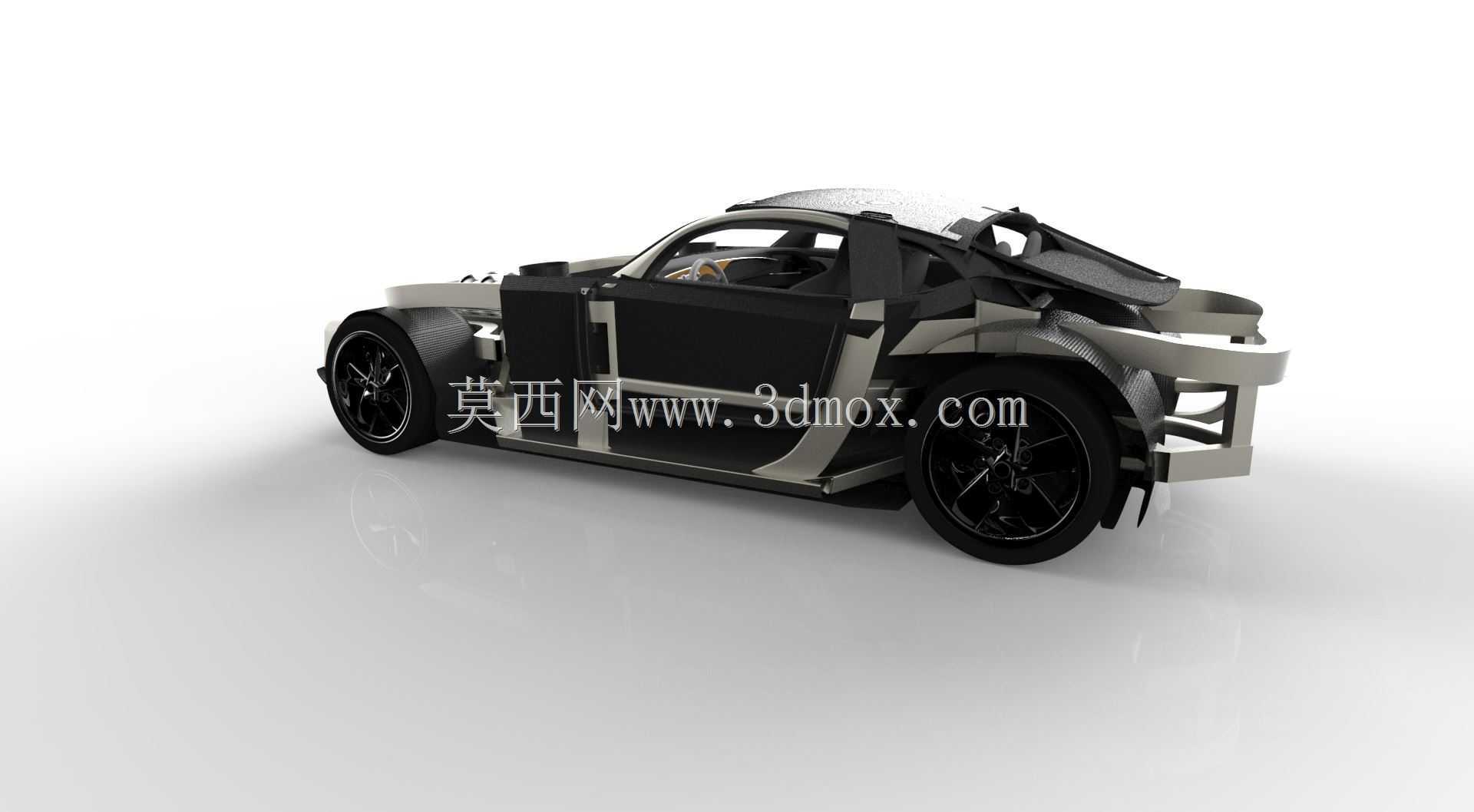

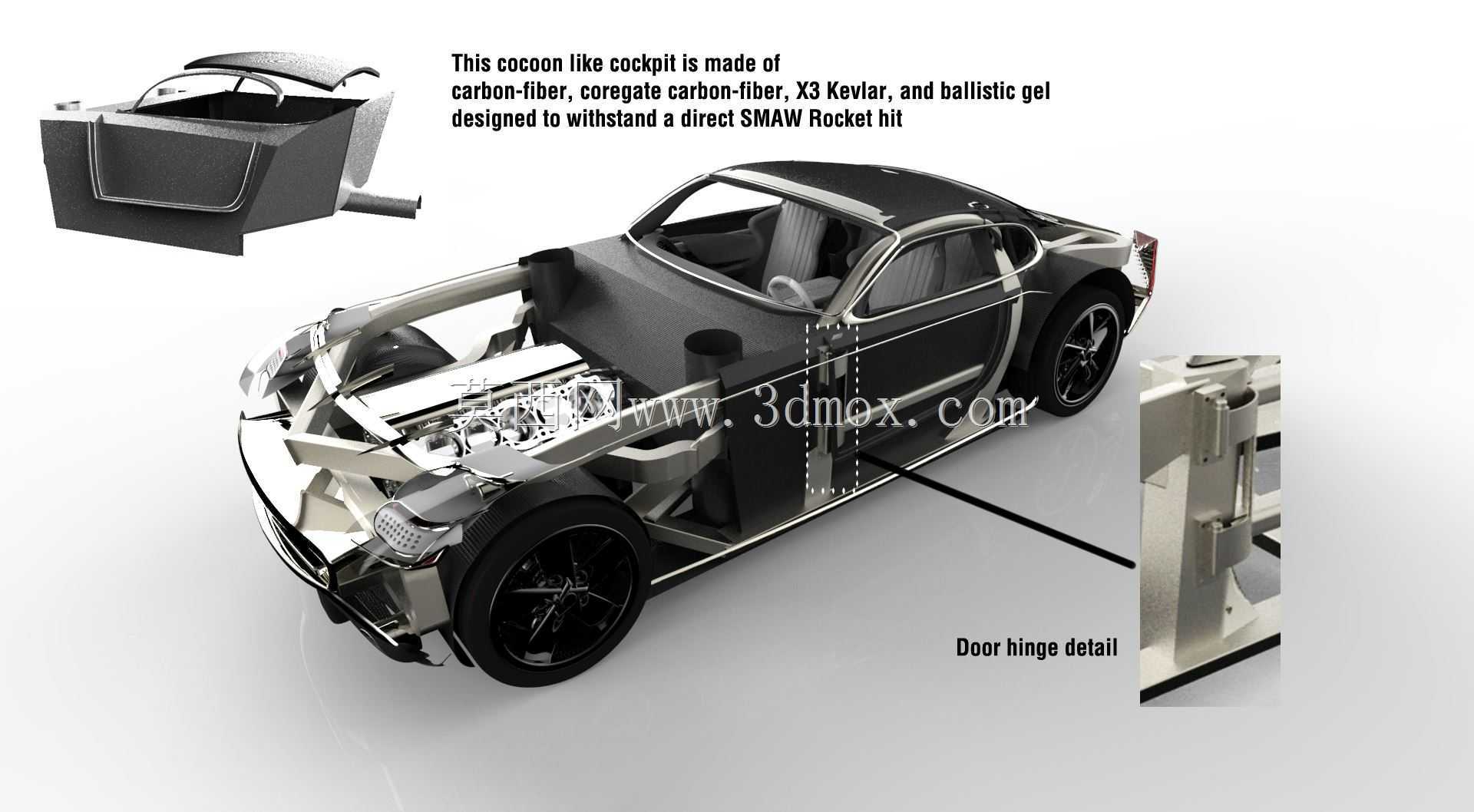

　　该结构面向高风险区域通勤、前沿作业人员输送场景设计，核心解决常规乘用车辆在遭遇直射火力、爆炸冲击时的乘员生存性问题，区别于传统厚重装甲堆砌的改装思路，整体采用钛合金空间框架作为承载主体，在控制整备质量增量的前提下实现防护性能与机动性能的平衡。框架设计阶段优先划定乘员舱核心防护边界，将驾驶舱区域的框架杆件做变截面优化，靠近乘员侧的杆件采用更高规格的钛合金型材，在碰撞、冲击发生时可通过预设的溃缩吸能区分散传导受力，避免框架形变侵入乘员生存空间。针对动力系统易受打击失效的问题，结构预留了辅助电机与独立轮组的安装位，当主传动链路受损时，可切换至辅助动力模式实现短距离脱离风险区域，两套动力系统的走线沿框架内侧隐蔽布置，

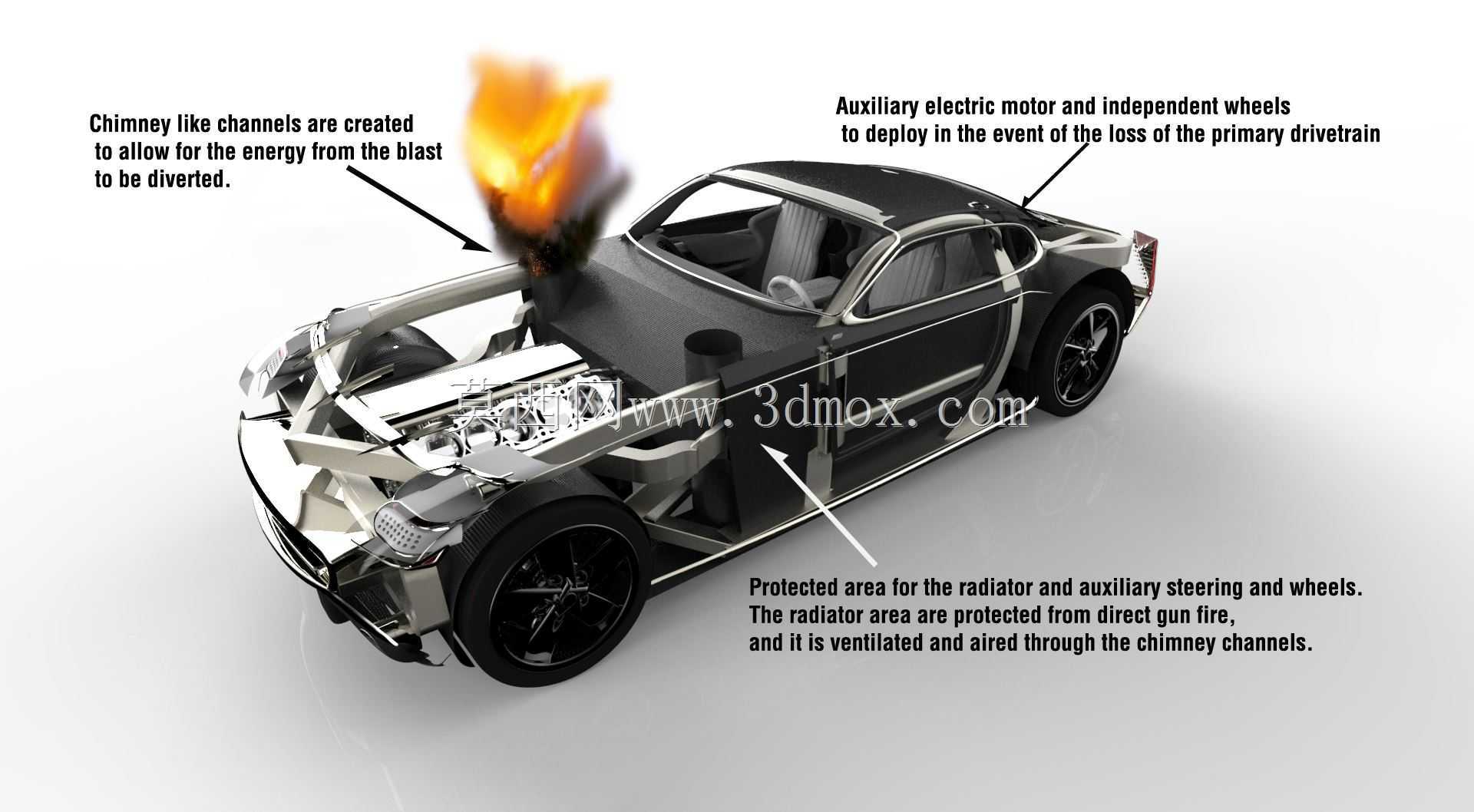

　　外部覆盖可拆卸的防护盖板，日常维护时无需拆解主体框架即可完成线路检修。散热区域的防护做了针对性的气流优化，在散热器、转向辅助机构外围设置防护围挡，阻挡直射火力直接命中核心部件，同时在引擎舱区域设置类烟囱的导流通道，当舱内发生爆炸、起火时，冲击波与高温火焰可沿导流通道向上泄放，避免能量向驾驶舱方向传导，通道内壁铺设隔热阻燃层，减少高温传递对舱内构件的影响。安装边界方面，框架预留了标准的车身覆盖件安装孔位，可适配同级别乘用车辆的外饰件改装需求，驾驶舱内部的安装点位符合常规乘用车的人机工程尺寸，可直接适配通用的座椅、操控机构配件，无需额外做定制化转接。轮拱区域的框架做了加强处理，可抵御轻型爆炸物的破片冲击，

　　独立轮组的悬挂连接点采用冗余设计，单个悬挂受损时其余轮组仍可支撑车辆低速行驶。整体框架的焊接节点均做了应力释放处理，避免长期在复杂路况行驶时出现焊缝开裂问题，各防护模块的连接采用快拆结构，战场或作业现场可在无大型设备的情况下完成受损模块的快速更换。
