V型十二缸动力单元结构解析模型

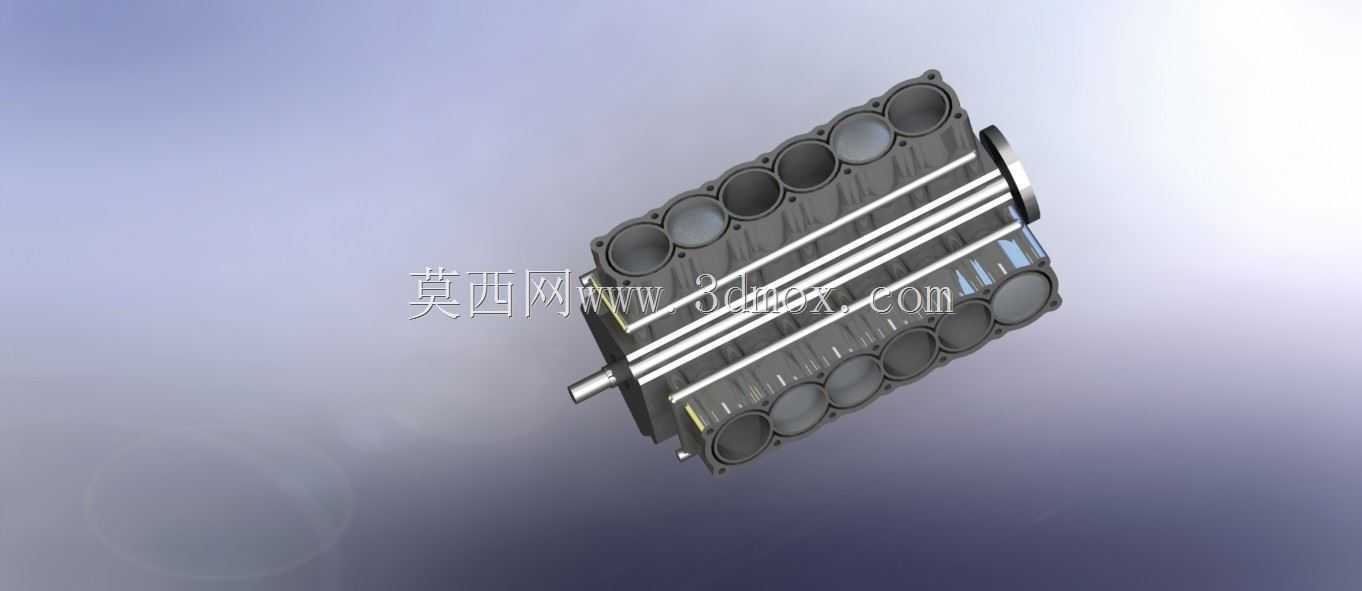

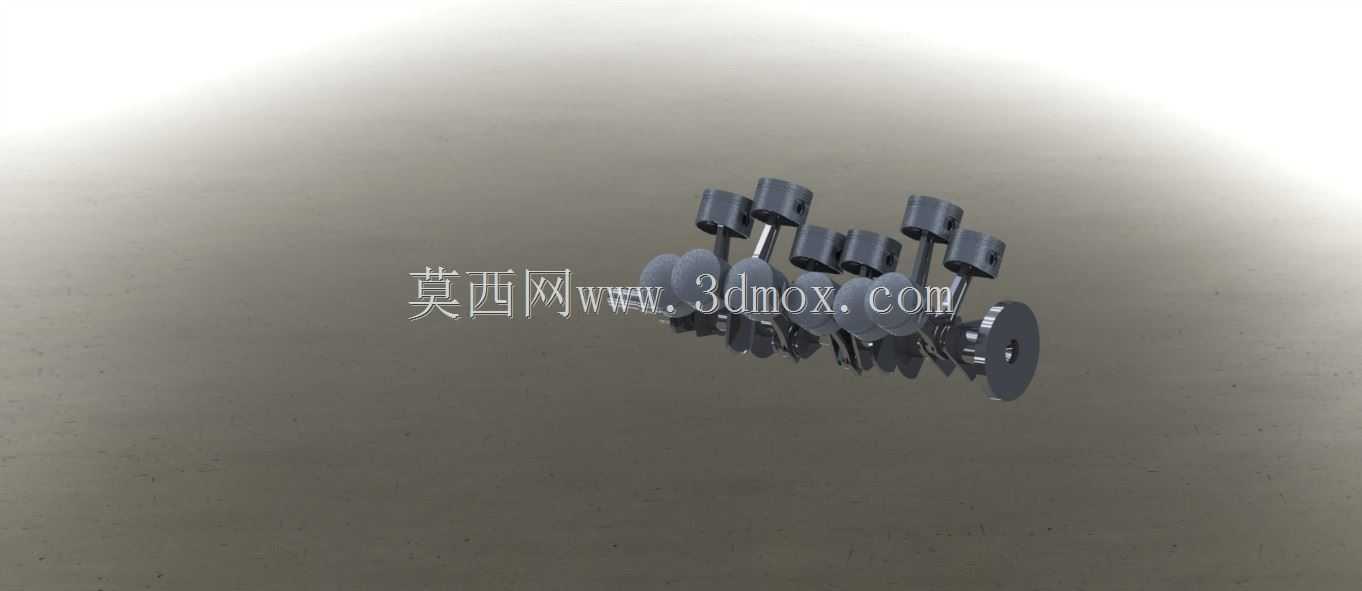

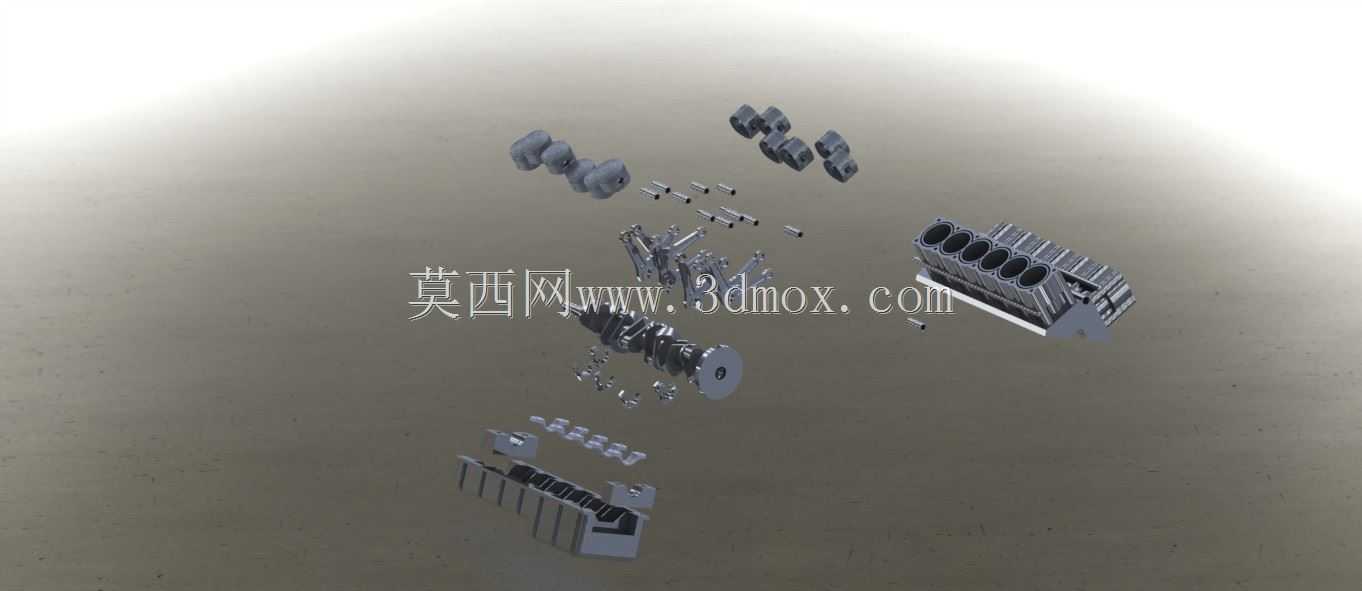

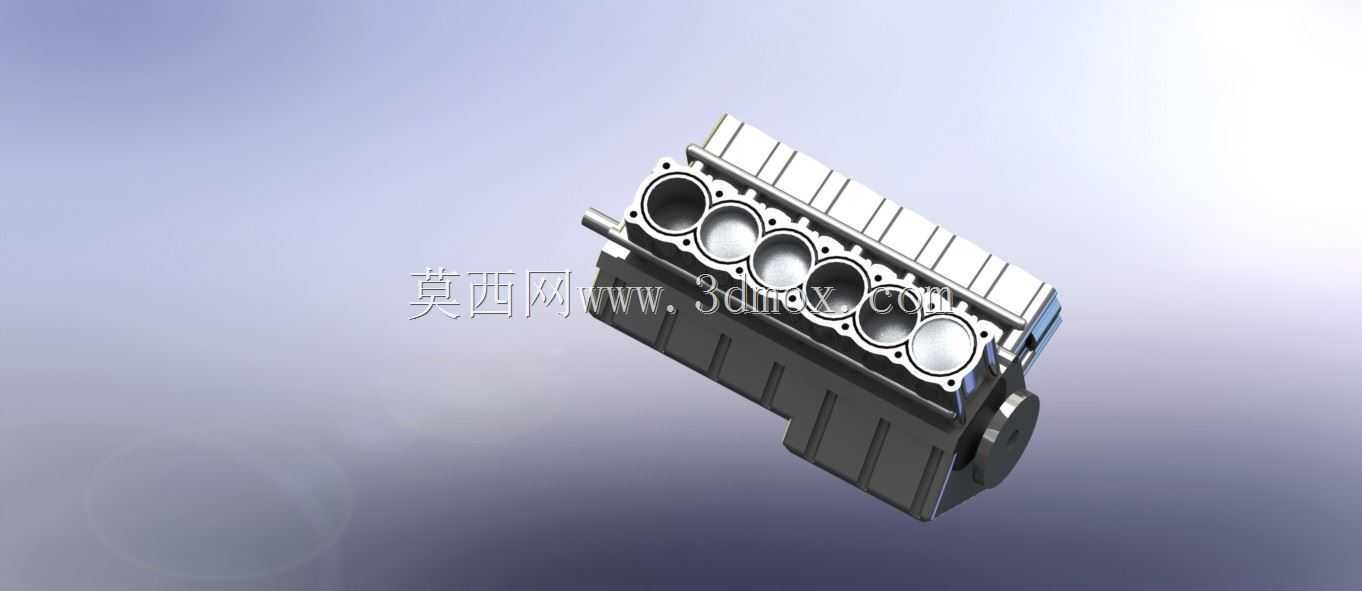

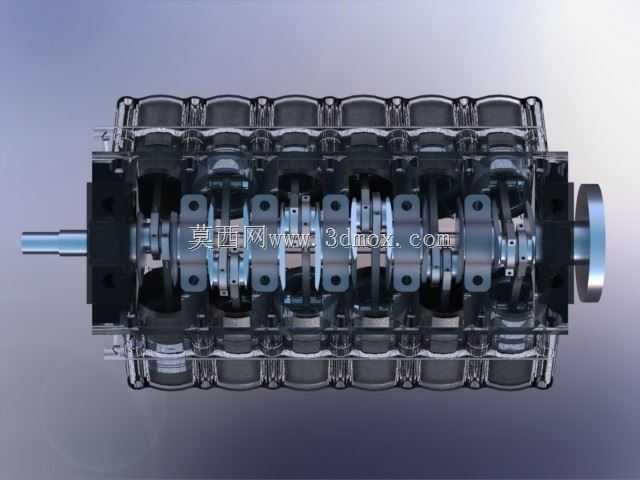

在高端乘用车、高性能赛车以及大型船舶辅机的动力配套场景中，V型十二缸动力单元始终是大排量高功率输出需求下的核心选型，这类动力装置通过60度夹角的气缸排布，在有限的机舱横向空间内实现了12个气缸的紧凑布置，相比直列六缸机型，整机长度缩短近40%，曲轴的受力平衡性更优，运转时的二阶往复惯性力可通过夹角设计实现自平衡，大幅降低高转速工况下的整机振动水平。从结构设计逻辑来看，该模型完整还原了量产机型的核心传动链路，曲轴采用全支撑设计，每个主轴颈对应一道主轴承盖，轴承盖通过横向螺栓与缸体主轴承座刚性连接，确保高负荷做功时曲轴的挠曲变形量控制在0.02mm以内；活塞采用轻量化铝合金锻造材质，配合异形截面活塞环，兼顾高温燃气密封与缸壁摩擦损耗控制，连杆采用斜切口分型设计，适配大缸径下的连杆大头通过气缸套的安装需求，装配时可通过定位套保证连杆盖与杆身的同轴度精度。缸体部分采用上下分体式设计，上缸体集成冷却水套与进排气道布置空间，下缸体（也就是常说的曲轴箱）采用加强筋结构，在主轴承座位置设置横向加强梁，平衡做功冲程传递到缸壁的侧向冲击力；配气机构采用顶置双凸轮轴布局，每缸对应四个气门，进排气门呈夹角布置，优化进气涡流比与排气通畅度，凸轮轴通过正时链条与曲轴前端驱动轮连接，模型中还原了正时链条的张紧轨、导板结构，可直观展示配气相位的传动匹配关系。在安装边界层面，这类V12动力单元的整机悬置点通常设置在缸体两侧的加强凸台位置，前端轮系侧预留发电机、空调压缩机、水泵等附件的安装接口，后端飞轮壳适配不同规格的变速器连接法兰，整机的油底壳采用湿式结构，集滤器位置匹配车辆倾斜工况下的机油抽吸需求，避免极限驾驶时出现机油泵吸空的问题。从建模还原的细节来看，该结构清晰展示了各摩擦副的配合间隙设计逻辑，包括曲轴轴向间隙的止推片布置位置、活塞与缸壁的配缸间隙区域、凸轮轴与液压挺柱的接触工作面，对于动力总成设计从业者而言，可通过该模型直观理解大排量V型引擎的空间排布逻辑，在进行全新动力单元开发时，可参考其气缸夹角、曲轴平衡块布置、冷却水套走向的设计思路，平衡动力输出指标与整机布置空间的矛盾，同时也能为维修教学场景提供直观的结构拆解参考，帮助技术人员快速掌握曲柄连杆机构、配气机构的装配关系与受力传递路径。
