摩托车TFT液晶仪表板车头总成三维设计

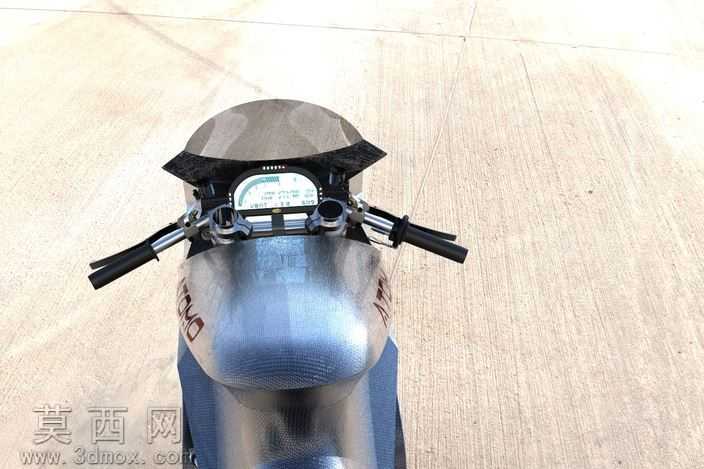

本作品为摩托车搭载TFT液晶仪表的车头操控总成三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循摩托车工业设计的人机工程与装配逻辑开展设计。建模初期先梳理车头总成的层级结构，将整体拆分为TFT仪表模块、车把操控组件、车头导流罩、握把总成、上联板连接结构几个独立子装配体，通过自顶向下的设计思路先搭建整体装配骨架，确定各部件的空间安装位置与装配基准，保证各部件之间的装配间隙符合摩托车量产的公差要求，避免后续子部件建模出现干涉问题。针对核心的TFT仪表板部件，建模时还原了液晶显示区域的轮廓、仪表外罩的曲面弧度、底部接线端的安装位结构，曲面部分通过样条曲线搭建控制线架，再通过曲面放样、曲率连续过渡处理还原仪表外罩的顺滑质感，保证曲面无褶皱、曲率变化均匀，符合机车部件的外观设计要求。车把部分分别建模了左右握把、控制按键座、刹车离合手柄支座、后视镜安装座结构，还原了握把的防滑纹理、按键的分区布局，各操控部件的旋转轴位置、操作行程空间都按照真实机车的操控逻辑预留，保证结构设计的合理性。车头导流罩部分采用金属质感的曲面设计，建模时通过多截面曲面生成导流罩的主体弧面，边缘做了收边加厚处理，还原金属冲压件的壁厚特征，同时预留了与上联板、前减震连接的安装孔位，保证装配逻辑的完整性。材质渲染阶段，为导流罩赋予磨砂金属材质，调整金属粗糙度与反射参数还原金属壳体的哑光金属质感；TFT仪表的外屏赋予高透玻璃材质，添加轻微的反射与折射效果，模拟真实仪表玻璃的视觉表现；车把握把赋予哑光橡胶材质，调整纹理凹凸参数还原橡胶握把的防滑触感；金属连接件部分赋予亮面镀铬材质，区分不同部件的材质差异。整体模型完整还原了搭载TFT仪表的摩托车车头的结构特征与外观质感，各部件结构清晰，装配关系明确，可用于摩托车外观设计验证、配件改装参考、机车相关的可视化展示场景。
