Girling/Wilwood风格赛车制动主缸结构设计

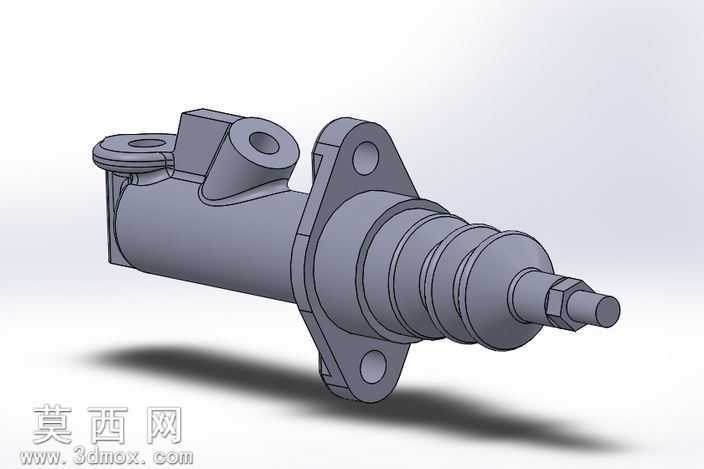

本作品为Girling/Wilwood风格的赛车制动主缸三维建模设计，整体建模过程严格遵循高性能赛车制动部件的工程设计逻辑，在三维软件环境中完成全参数化结构搭建，确保各部件尺寸匹配度与实际工业产品一致。建模初期先梳理制动主缸的功能逻辑，明确其作为液压制动系统核心压力输出部件的结构需求，依次完成缸体、安装法兰、进出油接口、推杆连接端、多级密封腔室等核心结构的特征绘制，通过拉伸、旋转、切除等基础建模命令构建主体轮廓，针对安装法兰的定位孔、油口的连接螺纹位、端部的调节螺母结构做精细化特征处理，保证每一处结构都符合实际装配的公差要求。材质渲染阶段，针对主缸的金属材质特性，调整哑光金属材质参数，还原铸钢/铝合金缸体的表面质感，对密封段的橡胶部件、端部的金属调节件分别赋予对应材质，通过光影渲染突出缸体的阶梯式腔体结构、安装支耳的加强筋设计，清晰展现各部分的结构衔接关系。结构设计上参考了专业赛车制动主缸的偏置可调踏板适配特性，缸体采用阶梯式内腔设计，可适配不同排量的制动液输出需求，侧面的两个油口接口分别对应前后制动回路的输出需求，带安装孔的三角法兰结构可直接固定在赛车前围安装位，端部的螺纹调节结构可适配不同长度的推杆连接，满足不同车型的踏板行程调节需求。整个建模过程注重结构的工程实用性，所有倒角、过渡圆角都按照实际机加工工艺要求设置，避免出现应力集中的尖锐结构，密封槽的尺寸、安装孔的间距都严格参照Wilwood同类型产品的行业标准设计，确保模型可直接用于后续的工程分析、3D打印验证或者改装方案展示，完整还原了高性能制动主缸的结构特点与功能属性，能够清晰展现这类赛车专用液压部件的内部腔体走向、外部安装逻辑与各功能部位的作用。
