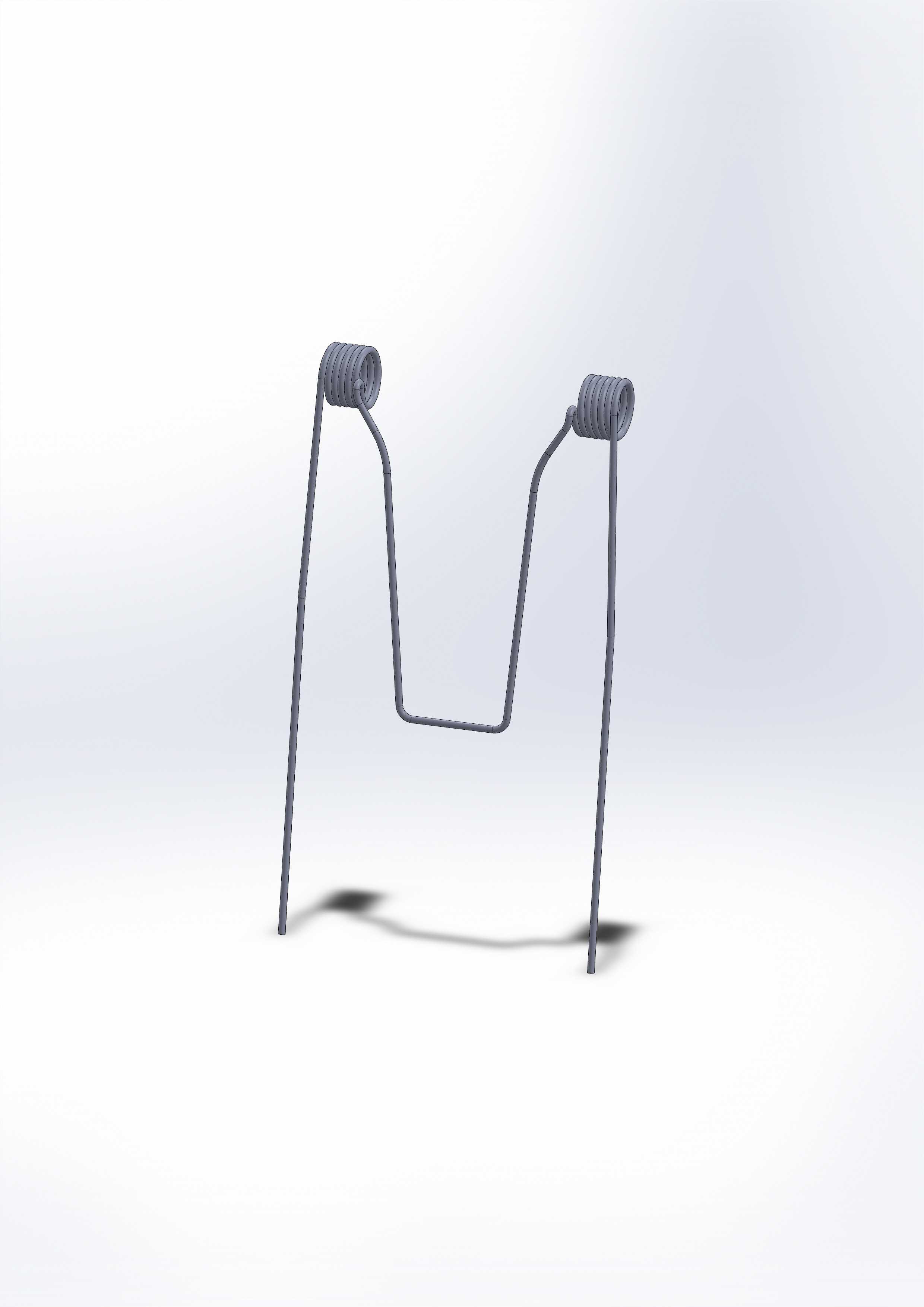

双圈扭转弹簧机械结构三维设计

这类双圈扭转弹簧在日常机械结构里的应用场景十分广泛，小到日用电器的翻盖复位结构，大到工业设备的夹持机构、农机的张紧组件、健身器材的回弹结构，都能见到这类构件的身影。和普通单圈扭转弹簧不同，双圈的结构设计能在有限的安装空间内提供更长的有效圈数，在相同扭矩输出需求下，能有效降低单圈簧丝的应力幅值，延长构件的疲劳使用寿命，避免长期交变载荷下出现簧丝断裂的失效问题。

从实际功能特性来看，这类弹簧的核心作用是通过扭转变形储存弹性势能，在外力撤销后驱动相连构件回到初始位置，或是为运动构件提供持续的抵紧力矩，保证机构配合的紧密性。很多人在选型时容易忽略扭臂的角度设计，实际上这款弹簧的两个扭臂采用了不对称的弯折造型，就是为了适配特定安装位的限位需求：一端扭臂卡在固定支架的卡槽内，另一端扭臂与运动摆臂相连，当摆臂绕弹簧中心轴线转动时，双圈簧体发生扭转，两个扭臂的相对角度变化直接决定了弹簧的工作行程。

设计这类弹簧的时候，首先要明确安装边界的限制：簧体的外径不能超过安装腔的内径，避免弹簧扭转时外圈与腔壁发生摩擦剐蹭，长期磨损导致簧丝直径减小、扭矩输出不足；两个支撑脚的跨距要匹配安装座上两个定位点的间距，过大会导致安装时弹簧被强行撑开产生预加应力，过小则会出现安装松旷，工作时扭臂发生窜动，产生异响甚至脱出定位槽。簧丝的直径选择需要结合所需的工作扭矩计算，不能盲目加粗簧丝追求大扭矩，否则会导致弹簧刚度太大，操作时需要施加的外力超过人机工程学的合理范围，或是驱动电机的负载超出额定值。

在三维建模过程中，需要重点关注簧圈的节距设计，双圈结构的两个簧圈之间要预留微小的间隙，避免扭转时相邻簧圈发生贴合摩擦，导致扭矩输出曲线出现非线性波动，影响机构的动作手感。扭臂的弯折处要做合理的圆角过渡，不能出现直角弯折的结构，否则弯折位置会产生严重的应力集中，在反复扭转的过程中很容易从弯折处断裂。很多新手建模时容易直接用直角扫描生成扭臂，实际生产中这类直角弯折的弹簧在冷卷成型时就容易出现裂纹，根本无法通过疲劳测试。

从安装适配的角度来说，弹簧中心的安装芯轴直径也要做匹配设计，芯轴和簧体内径之间要预留合理的间隙，一般控制在簧丝直径的10%左右，间隙太小会导致弹簧扭转时抱紧芯轴，增大摩擦阻力，导致扭矩损失；间隙太大则会让弹簧在工作时出现偏心晃动，长期运行后簧圈出现失稳变形。两个扭臂的末端造型也需要根据连接结构调整，这款模型里的扭臂末端采用了直杆结构，适合插入到对应构件的安装孔内做周向限位，如果是面接触的抵紧场景，还需要将末端磨平或是做弯折挂钩处理，避免扭臂工作时从接触面上滑脱。

在实际设备调试中，这类双圈扭转弹簧的预扭角度设置也十分关键，安装时需要给弹簧施加一个初始的预扭转角度，保证机构在最小工作位置时，弹簧依然能提供足够的抵紧力矩，避免机构出现松旷间隙。比如用在翻盖结构上时，预扭角度要保证翻盖完全闭合时，弹簧依然有足够的力矩让翻盖保持闭合状态，不会因为设备震动自行翻开；而在翻盖完全打开的位置，弹簧的扭转角度不能超过材料的许用变形角，避免簧丝应力超过屈服极限，出现塑性变形无法复位。

很多结构设计人员在选用这类弹簧时，往往只关注扭矩参数，忽略了扭臂的受力方向，实际上扭转弹簧的扭臂受力方向必须和簧圈的切线方向一致，避免扭臂受到额外的弯曲载荷，否则很容易导致扭臂变形失效。这款双圈弹簧的扭臂弯折角度就是经过受力优化的，在整个工作行程内，扭臂的受力始终沿着簧体的切线方向，不会对簧圈产生额外的径向力，能有效降低安装芯轴的侧向负载，减少芯轴的磨损。
