户外便携手动纳凉手摇扇结构设计

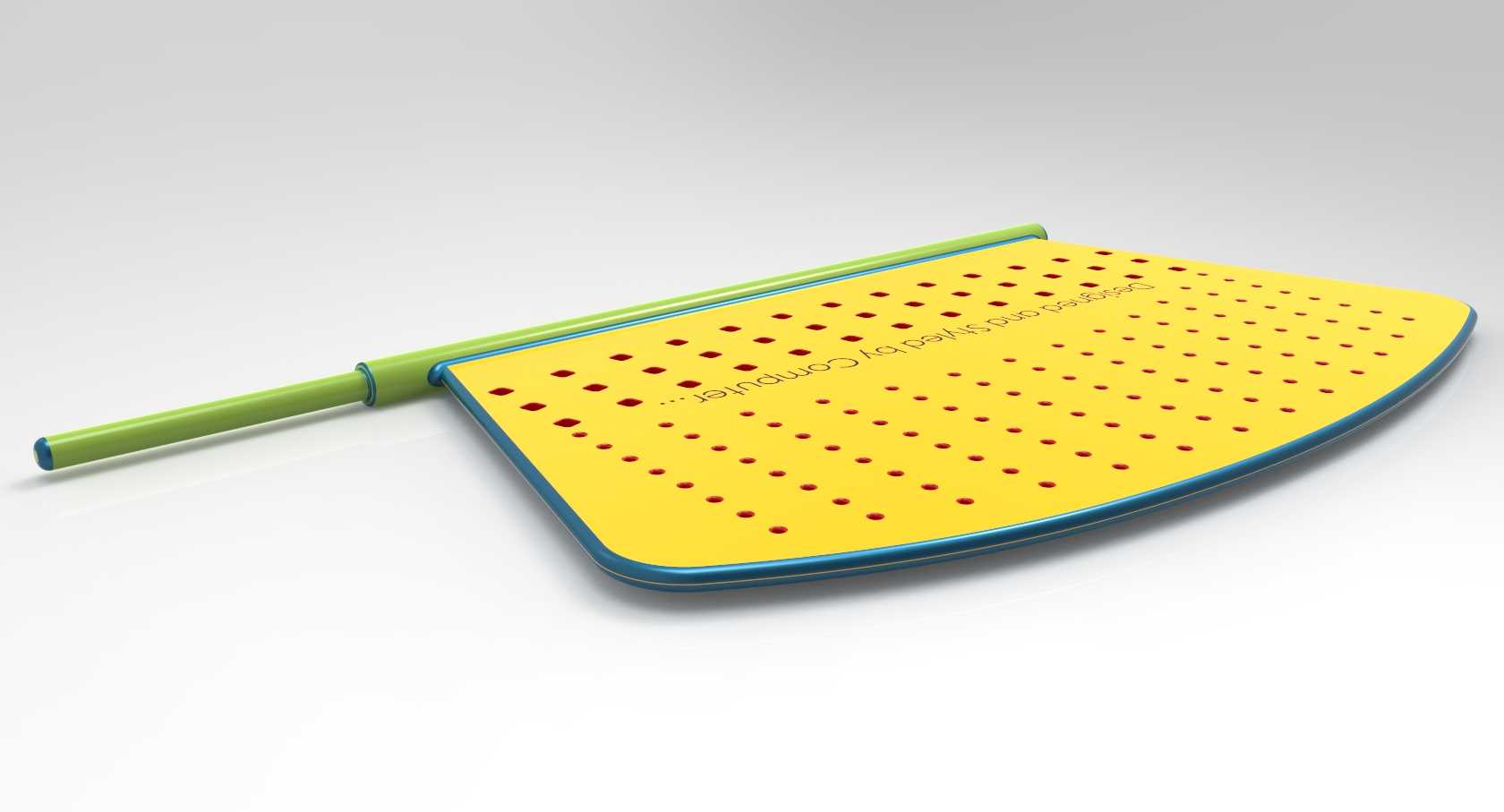

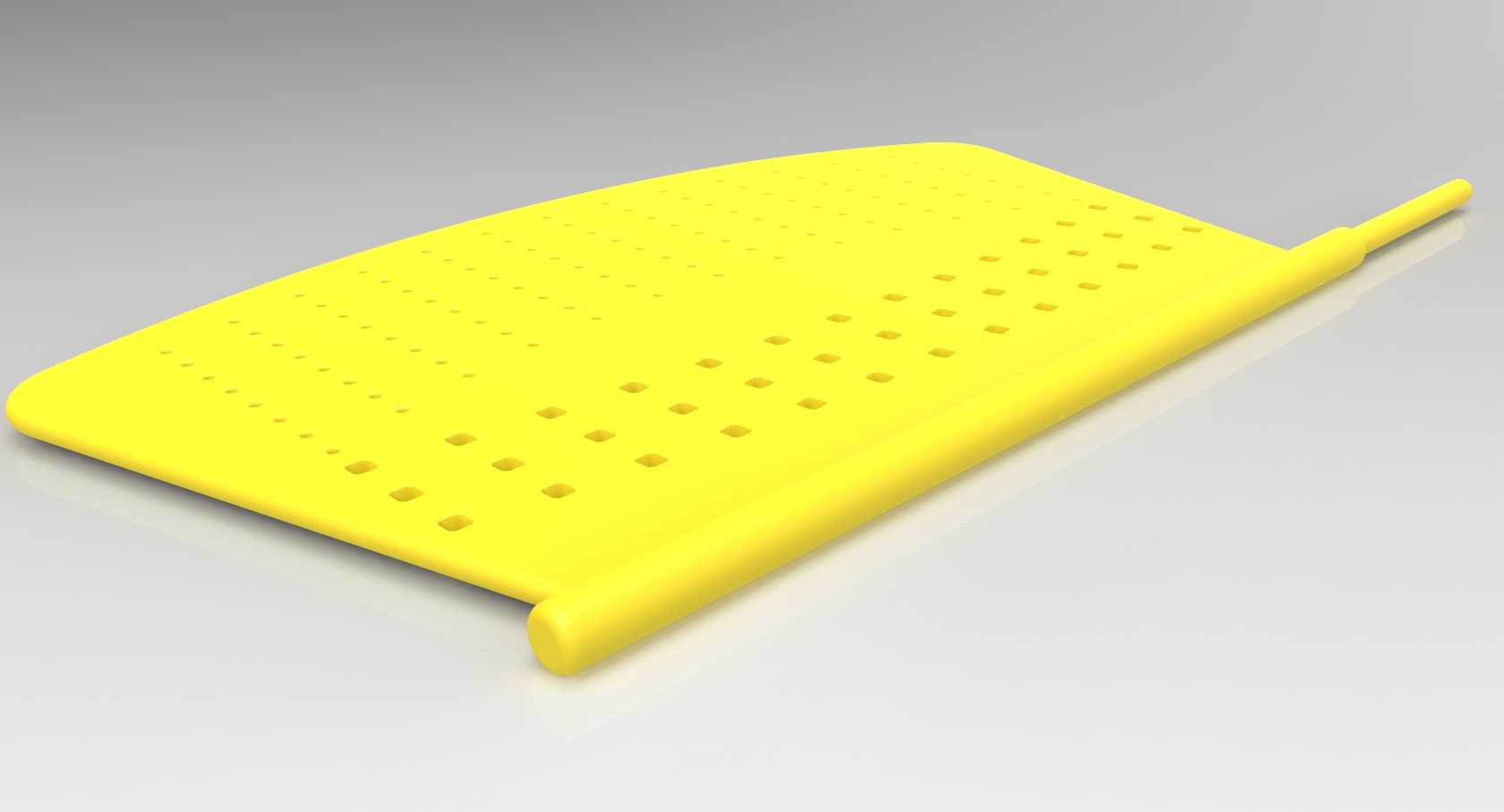

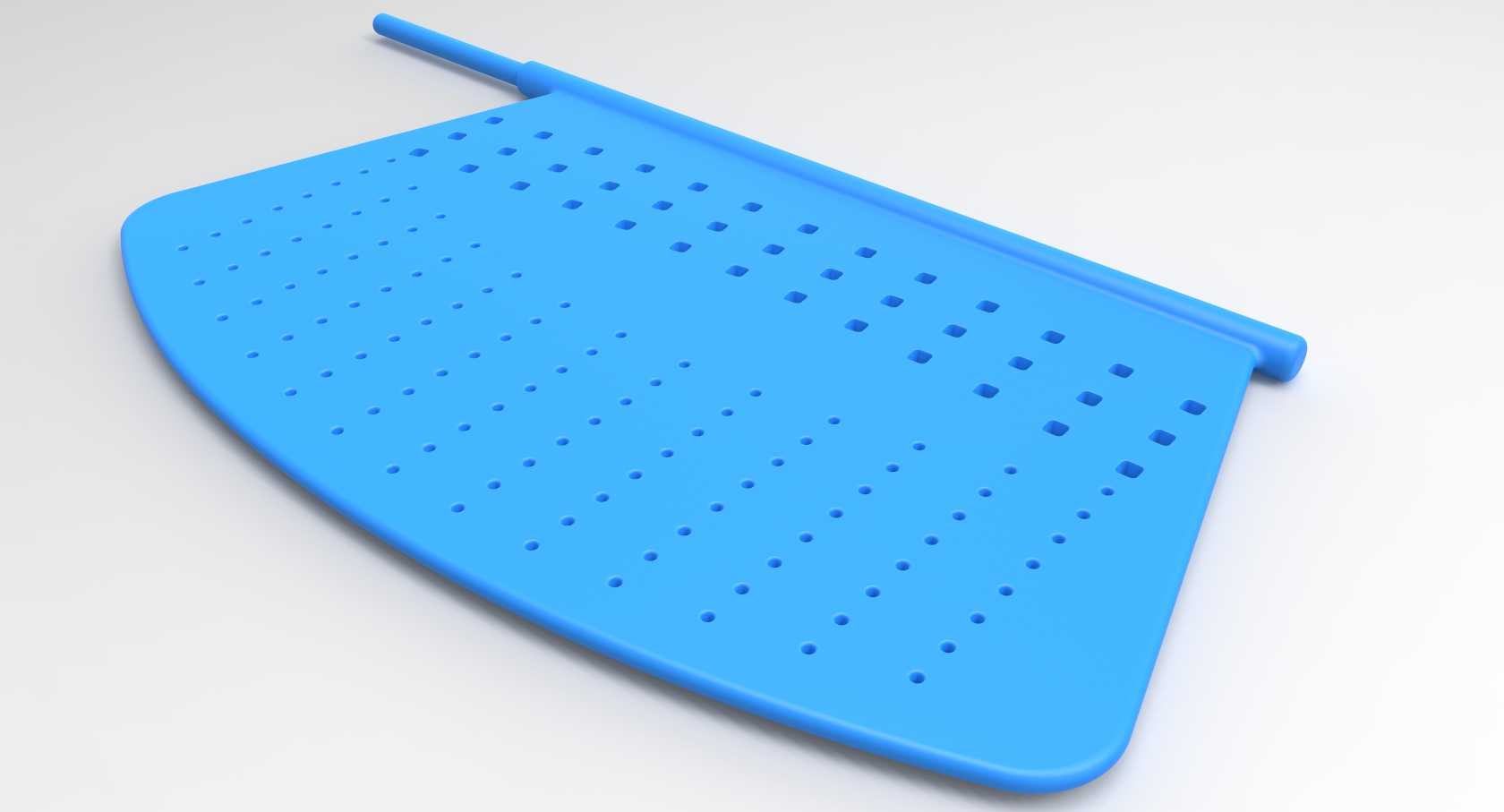

在南亚次大陆的信德省等常年高温少风的区域，户外纳凉需求催生了这类结构极简的手动扇，不同于电动风扇依赖电源供给的特性，这类手动器具完全依靠人力驱动，无需任何外接能源，适配无供电条件的露天集市、田间劳作休憩、户外通勤等各类场景，是当地民众日常使用频率极高的随身器具。从结构设计逻辑来看，这款手动扇采用分体式组合结构，分为握持杆与扇面两个核心部分，握持杆采用长直圆杆形态，直径适配成年人手掌握持的人机尺寸，表面无多余凸起结构，长时间握持不易产生硌手的疲劳感，杆体与扇面的连接位置做了限位凸台结构，既可以保证扇面与杆体的装配定位精度，也能避免使用过程中扇面出现绕杆转动的松动问题。扇面整体采用类梯形的弧面轮廓，边缘做了全包边的圆滑过渡处理，没有尖锐棱角，使用过程中不会划伤使用者，扇面主体均匀排布了密集的通孔结构，这类孔位设计并非单纯的装饰作用，一方面可以大幅降低扇面整体的重量，长时间手持挥动不会产生明显的负重感，另一方面挥动过程中气流可以穿过孔位，减少扇面受到的空气阻力，让挥动动作更省力，同时打散的气流会更柔和，避免直吹产生的生硬风感。从尺寸边界来看，这款手动扇的整体尺寸控制在9.5英寸×19英寸×0.6英寸的范围内，扇面厚度仅0.6英寸，整体属于轻薄型的手持器具，日常收纳时可以贴靠在墙面、背包侧袋等狭窄空间，不会占用过多储物位置。设计过程中针对户外使用的耐用性做了对应考量，扇面边缘的包边结构采用与扇面主体不同的材质搭配，提升边缘位置的抗磕碰能力，即使不慎掉落在硬质地面，也不容易出现边缘崩裂的问题；握持杆与扇面的连接采用嵌入式装配结构，不需要额外的紧固件，装配工序简单，批量生产时的装配效率更高，同时也避免了紧固件锈蚀松动带来的结构失效问题。不同于常见的折叠纸扇、蒲扇等传统手动纳凉器具，这款扇的结构刚性更强，挥动过程中扇面不会出现过度弯折变形的情况，气流推送的距离更远，在开阔的户外环境下也能获得足够的纳凉效果。扇面的曲面弧度经过反复调整，挥动时的气流导向更贴合人体上半身的纳凉区域，不需要刻意调整角度就能让气流覆盖到面部、脖颈等易出汗的位置，使用体验更顺手。针对户外使用可能遇到的暴晒、潮湿等环境，整体结构的材质选择偏向耐候性强的类型，不会因为长时间阳光照射出现材质变脆、褪色的问题，也不会因为沾附汗水、雨水出现结构腐蚀的情况，日常使用不需要特殊的维护保养，脏污后直接用水冲洗即可清洁，使用门槛极低。从结构建模的角度来看，这款产品的特征逻辑清晰，握持杆为回转体特征，通过拉伸、凸台命令即可完成主体建模，扇面部分先通过曲面构建出基础的弧面轮廓，再进行加厚处理，之后通过阵列命令完成所有通风孔的排布，最后通过圆角命令处理所有边缘的圆滑过渡，建模过程中需要注意孔位阵列的间距一致性，保证扇面各位置的通风阻力均匀，同时要控制好握持杆与扇面连接位置的配合公差，保证两者装配后没有明显的间隙，也不会出现装配过紧导致的组装困难问题。这类手动器具虽然结构简单，但每一处细节都对应了实际使用场景的需求，没有多余的冗余结构，完全以实用为核心设计目标，是民用日常器具里功能与成本平衡的典型设计案例。
