壁挂式门禁密码按键识别终端结构设计

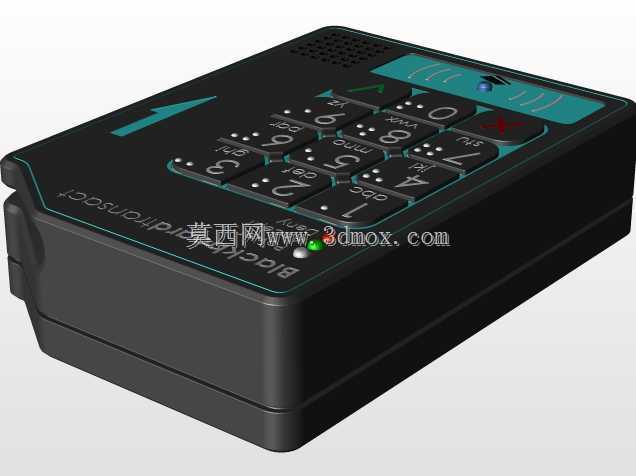

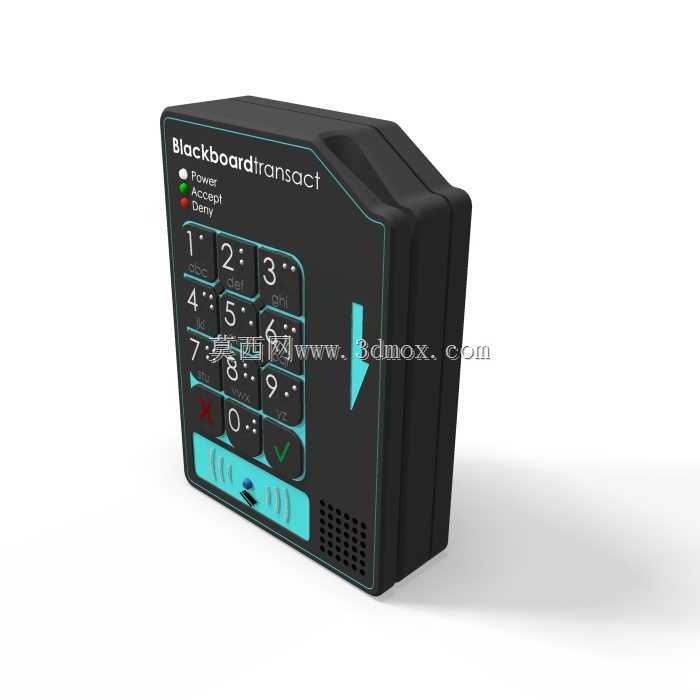

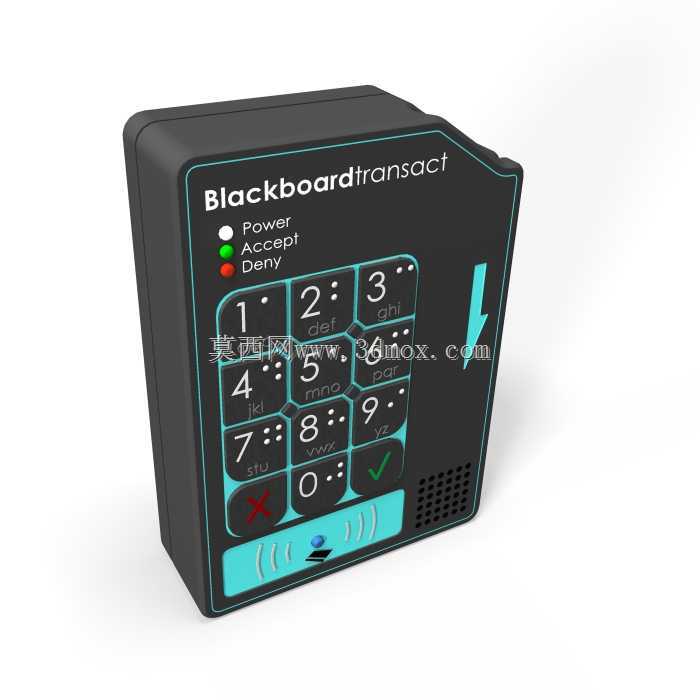

这款壁挂式门禁识别终端，主要应用于办公区出入口、公寓单元门、实验室权限通道这类需要身份核验的场景，日常使用中承担密码校验、刷卡识别的核心功能，替代传统机械锁具实现非接触或按键式的权限管控，适配多数民用及商用场景的出入口管控需求。从结构设计层面来看，整体采用斜切边角的方正壳体，外壳选用阻燃ABS材质注塑成型，表面做细磨砂处理避免日常使用留下指纹划痕，壳体接缝处采用卡扣加超声焊接的组合固定方式，防护等级可达到IP54级别，能够应对楼道、半户外门厅的浮尘、零星溅水场景，不会因为日常温湿度变化出现壳体变形开裂的问题。正面操作区域的按键采用硅胶包覆凸点设计，除了数字字符之外，每个按键表面都加工有对应盲文触点，方便视障人群操作识别，按键下方预留的非接识别区域，内置射频感应线圈，可适配常规ID/IC卡的刷卡识别需求，识别响应距离控制在3-5cm，避免相邻设备的信号串扰。操作区上方设置三个状态指示灯，分别对应电源、识别通过、识别拒绝三种状态，指示灯采用柔光扩散灯罩，不会因为光线刺眼影响夜间操作体验，壳体下方开设阵列式出声孔，内置蜂鸣器可在操作成功、失败、低电等状态下给出不同频次的提示音，无需用户紧盯指示灯就能确认操作结果。设计过程中特意在按键区旁增加了向下的导向标识，引导用户将卡片贴近下方感应区，避免用户误将卡片贴在按键区导致识别失败，同时按键布局沿用常规电话键盘的排布逻辑，用户无需额外学习就能快速上手操作，降低使用门槛。安装边界方面，整机厚度控制在35mm以内，壁挂安装时不会过度突出墙面，避免过往人员磕碰，背部预留标准86盒安装孔位，可直接适配民用建筑常规预埋的接线底盒，无需额外打孔改造墙面，接线区域设置在背部独立仓内，通过盖板加防水胶圈密封，施工时可先将底座固定在墙面完成接线，再将主机卡扣固定在底座上，后期维护拆卸无需重新布线。内部电路板采用分层固定设计，主控板、感应线圈板、按键板之间通过软排线连接，避免硬连接在壳体受外力冲击时出现焊点脱落的问题，电池仓可根据需求选配内置备用电池，在外部断电情况下仍可维持48小时以上的正常识别开锁，不会因为临时断电导致通道锁死。考虑到不同场景的拓展需求，壳体侧面预留了拓展接口位，可根据需求加装指纹识别模块、二维码扫描模块，无需重新开模制作壳体，仅需更换对应面板就能实现功能迭代，大幅降低衍生型号的开发成本。按键的行程设计为1.2mm，按压力度控制在1.2N，既不会因为按键过软导致误触，也不会因为按键过硬影响操作手感，每个按键的寿命测试可达10万次以上，满足高频次出入口的长期使用需求。
