马克西姆EEPROM用6LTSOC封装结构

在工业控制板卡、消费电子主板、车载电子模块的PCB布局环节，表面贴装封装的存储器件选型直接决定了板卡的空间利用率与生产良率，6L TSOC封装作为小容量EEPROM的常用封装形式，常被用于马克西姆系列串行存储芯片的载体，这类封装的三维结构建模，能帮助PCB设计工程师在前期布局阶段精准核对焊盘匹配度、器件高度干涉风险，也能为SMT产线的钢网开孔、吸嘴选型提供直观的结构参考。

从实际应用场景来看，采用6L TSOC封装的EEPROM多承担小容量参数存储功能，比如工业传感器的校准参数存储、消费电子的用户配置记忆、车载小模块的运行数据记录，这类场景对器件的占板面积有严格要求，不需要大容量存储的高速读写性能，更看重封装的焊接可靠性与小尺寸优势。这类封装的引脚采用双侧翼型无引脚设计，三个引脚分别排布在封装本体的两个长边侧，引脚末端向外延伸出焊盘接触区，焊接时焊锡会沿引脚金属面爬升形成良好的焊点，既避免了细间距引脚的连锡风险，也能在回流焊过程中保证器件的自定位效果，减少SMT生产中的偏移不良。

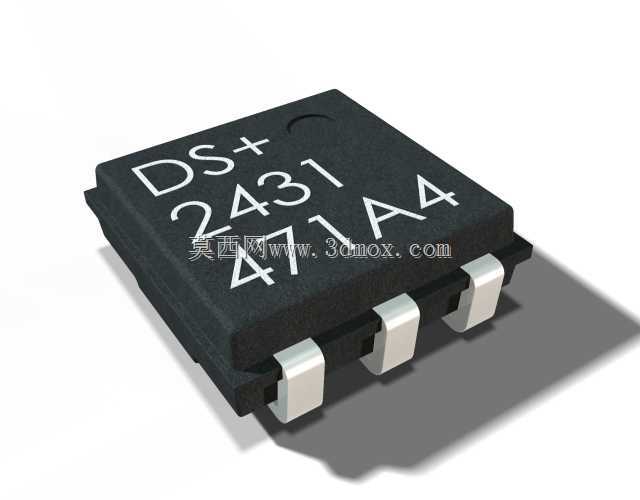

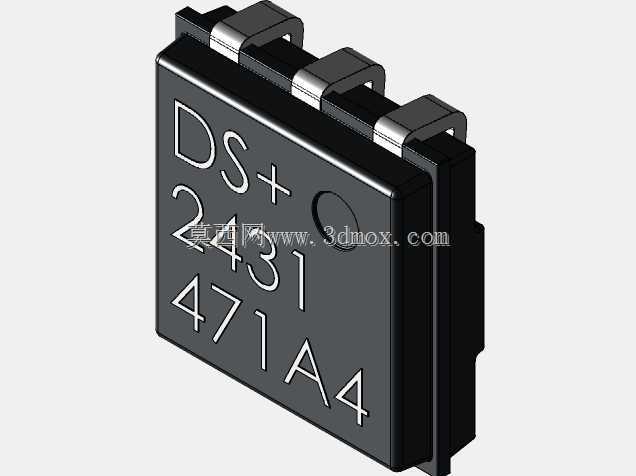

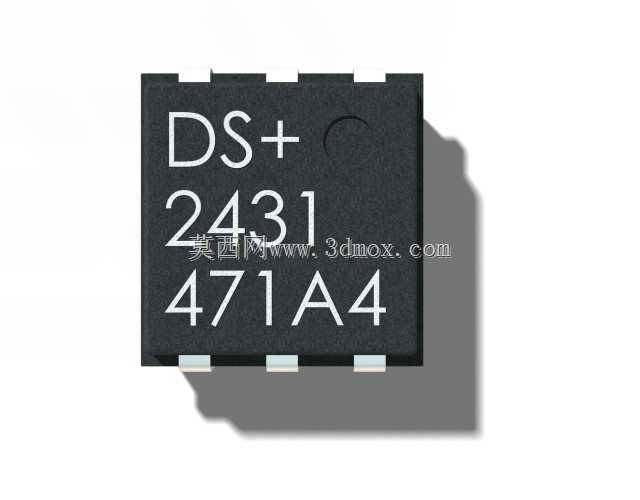

在结构设计层面，6L TSOC的封装本体采用黑色环氧树脂模塑成型，本体顶部预留了小型圆形定位标记，用于SMT贴装时的视觉识别，方便贴片机快速抓取器件方向，避免贴装反向导致的功能失效。封装本体的边角做了微小的圆弧过渡，避免模塑过程中的应力集中，也能减少运输、编带过程中的边角崩损问题。引脚部分采用铜合金基材表面镀锡处理，既保证了良好的导电性能，也能提升焊锡的浸润性，保证焊接可靠性，引脚与封装本体的结合处做了嵌件注塑固定，能承受SMT焊接时的高温冲击，不会出现引脚脱落、移位的问题。

从安装边界尺寸来看，这类封装的本体长度、宽度都控制在极小范围内，整体高度低于1.5mm，完全适配便携电子设备的薄型化设计需求，焊盘的设计尺寸与引脚伸出长度严格匹配，在PCB布局时，器件周边不需要预留过大的维修空间，因为翼型引脚的焊点外露，即使出现焊接不良，也能通过烙铁直接补焊维修，不需要专用的返修台。建模过程中需要精准还原引脚的折弯角度、伸出长度，以及本体底部与PCB表面的间隙，这个间隙直接影响焊锡的流动空间，间隙过小会导致焊锡无法渗入引脚底部形成虚焊，间隙过大则会导致器件贴装时倾斜，影响焊接平整度。

在实际选型验证中，这类封装的三维模型可以直接导入PCB设计软件，与周边的电容、电阻器件进行干涉检查，尤其是在高密度布局的板卡上，需要确认器件顶部与外壳的距离、器件侧面与相邻元件的安全间距，避免组装时出现元件顶壳、相邻元件短路的问题。同时，模型也能用于结构手板的验证，在开模前确认器件与壳体筋位的匹配度，减少后期改模的成本。不同于BGA、QFP等多引脚高密度封装，6L TSOC的结构相对简单，但每个尺寸细节都直接影响生产良率，比如引脚的共面度，建模时需要保证三个引脚的底部平面处于同一水平面，偏差控制在0.1mm以内，否则贴装时会出现部分引脚虚焊的问题；本体顶部的标记点位置、深度也需要准确还原，保证贴片机的视觉系统能准确识别方向，不会出现角度识别错误。

对于SMT产线的工艺人员来说，精准的三维模型能帮助提前确认吸嘴的吸附面，6L TSOC的顶部平面平整，没有凸起结构，适合采用标准的方形吸嘴进行吸附，吸附点选在本体中心位置就能保证贴装时的稳定性，不会出现吸嘴漏气、器件掉落的问题。在进行热仿真分析时，封装本体的材质参数、引脚的导热路径也能通过模型进行赋值，模拟器件工作时的温升情况，确认在高温工作环境下，封装表面的温度不会超过环氧树脂的耐温上限，保证器件的长期工作可靠性。这类小封装器件虽然结构不复杂，但在整个板卡的可靠性链条中承担着重要作用，精准的三维结构建模是从设计端到生产端打通数据链路的关键环节，能有效减少设计迭代次数，提升产品的一次量产成功率。
