2英寸卫生级短焊缝快装夹套三维设计

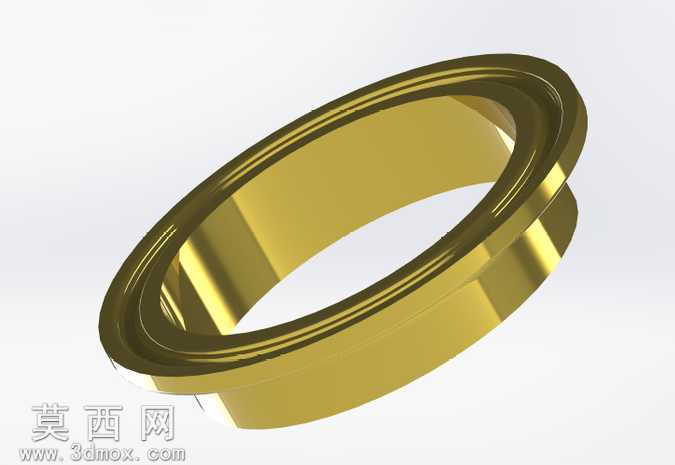

本作品为卫生级管路配套使用的2英寸短焊缝快速夹套三维模型，建模阶段采用Solid Edge软件完成全参数化结构搭建，建模过程严格遵循卫生级流体配件的行业尺寸规范，针对快装结构的配合公差做了精准的参数约束，确保夹套与配套接头、密封圈的装配间隙符合实际生产装配要求。模型整体为环形回转类结构，建模时先绘制轴向截面草图，通过回转特征生成主体基础结构，再针对快装定位的凸缘结构做单独的特征拉伸与倒角处理，所有过渡圆角均按照卫生级配件无清洁死角的要求设置，避免出现尖锐棱角与藏污纳垢的凹槽结构。材质渲染阶段采用抛光黄铜材质效果，通过调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属配件表面的高光质感与金属光泽，渲染过程中添加了柔和的环境贴图，让金属表面的反射效果更贴近真实工业配件的视觉表现，同时对焊缝衔接区域做了细节处理，短焊缝结构的建模充分考虑了现场焊接施工的操作空间，缩短了焊接作业的焊缝长度，降低管路安装时的焊接工作量与焊接变形风险。结构设计上，夹套的双层凸缘结构分别承担定位夹紧与管路焊接的功能，内侧凸缘用于和快装接头的密封面配合，外侧凸缘用于卡箍夹紧时的受力承载，整体壁厚经过结构强度校核，能够满足常规卫生级流体输送工况下的压力承载要求，同时短焊缝的设计让夹套与管路焊接时的热影响区更小，减少焊接变形对夹套配合精度的影响，适配食品、制药等对卫生等级要求较高的管路快装场景，模型的所有结构特征均可编辑，能够根据不同的管路尺寸需求快速调整参数生成对应规格的夹套模型，为管路系统的快装结构设计提供精准的三维参考。
