微型通用电接触触点结构设计

这类微型接触结构是电子电气设备里实现电路通断、信号传输的核心基础部件，日常接触到的消费电子、安防探测设备、定位终端、便携计算设备里都能看到它的应用身影，别看结构尺寸微小，其接触可靠性直接决定了整套设备的运行稳定性，是很多电路回路里容易被忽略但至关重要的零件。

从实际使用场景来看，这类触点需要适配不同的安装空间，在智能手机里它常作为板间连接、按键触发的接触端，要承受数万次的按压接触循环，同时还要应对设备日常携带带来的振动、温湿度变化带来的氧化影响；在烟雾探测器这类安防设备里，它作为探测回路与信号输出回路的连接节点，需要长期保持低接触电阻，避免因接触不良导致的信号误报或者漏报；在GPS定位装置里，它要兼顾天线信号回路的导通稳定性，在户外温差变化、轻微凝露的环境下依然能保持可靠接触；在笔记本电脑这类便携计算设备里，它既要承担电池供电回路的大电流导通需求，也要兼顾内部小板之间的弱信号传输，不同应用场景对触点的接触压力、导通性能、抗疲劳特性都有差异化的要求。

在功能特性设计上，这类微型触点首先要保证稳定的接触电阻，接触端的曲面设计是核心，采用圆弧过渡的接触头可以在接触压力不大的情况下保证足够的接触面积，避免点接触带来的电阻过大、局部温升过高的问题，同时圆弧面也能在对接出现微小偏移的时候自动适配位置，降低装配对位的精度要求。触点的弹性结构设计直接决定了接触寿命，通过合理的弹性臂长度、弯折角度设计，可以在有限的压缩行程内提供稳定的接触压力，不会因为多次按压出现弹性衰减，同时要避免应力集中的结构死角，防止长期循环受力后出现金属疲劳断裂。接触部位的材料选择通常兼顾导电性与耐磨性，表层一般会做镀层处理，提升抗氧化能力，降低长期使用后的接触电阻漂移问题，基底材料则需要具备足够的弹性模量，保证结构刚度与弹性的平衡。

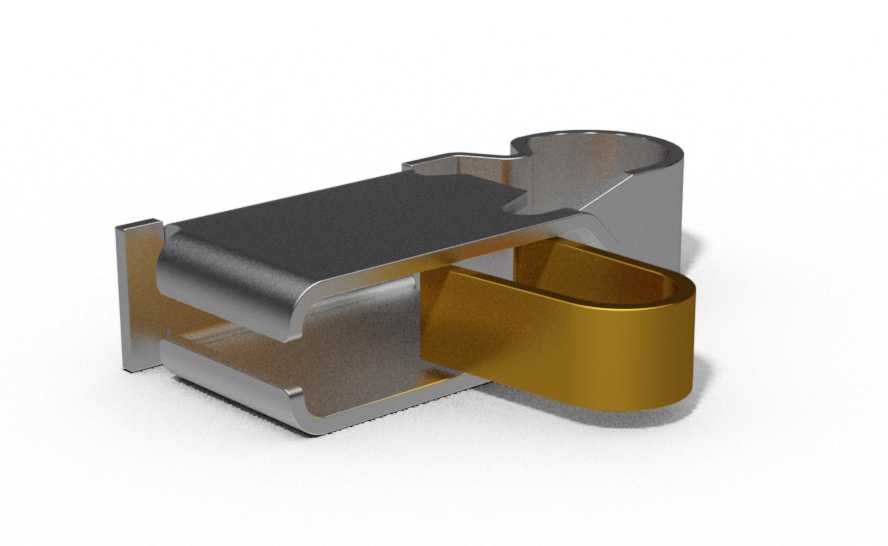

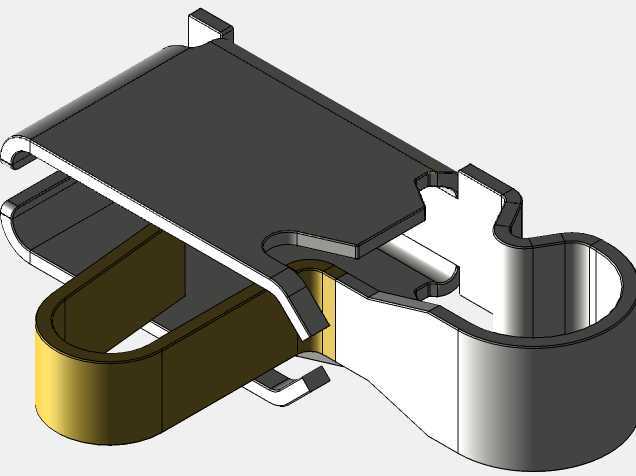

从设计思路层面，做这类微型触点的三维建模时，首先要明确安装边界，这类零件通常是焊接在PCB板上或者嵌装在塑胶壳体内部，安装位的尺寸公差需要和周边零件匹配，触点的最大压缩行程要预留足够的安全余量，避免过度压缩导致结构塑性变形。建模过程中要重点关注接触端的形位公差，接触球面的轮廓度、弹性臂的对称度都需要在模型里明确标注，方便后续开模或者冲压加工的时候保证精度。同时要考虑装配工艺，触点的固定端结构要适配SMT贴片或者插件焊接的工艺要求，固定脚的尺寸、位置要和PCB焊盘完全匹配，避免出现焊接偏移、虚焊的问题。另外还要考虑防呆设计，避免装配的时候出现方向装反的问题，通常会在固定端做不对称的结构特征，从结构上杜绝装反的可能。

外形尺寸与安装边界方面，这类微型触点的整体尺寸通常在毫米级，整体高度根据安装空间的不同从零点几毫米到几毫米不等，接触端的球面半径根据接触电流的大小做匹配，大电流导通的触点球面半径更大，接触面积更宽，弱信号传输的触点尺寸可以做的更小巧。安装的时候需要预留触点的压缩活动空间，周边不能有其他结构件干涉弹性臂的形变，压缩行程的设计通常控制在触点总高度的15%-30%之间，这个区间内弹性结构的应力处于材料的弹性变形范围内，长期使用不会出现永久变形。焊接端的伸出长度要适配PCB板的厚度，插件式的触点引脚伸出PCB背面的长度控制在1mm左右，刚好满足波峰焊的吃锡要求，贴片式的触点焊盘和引脚的接触面积要足够，保证焊接后的固定强度，能够承受多次插拔、按压的外力不会脱落。

在实际选型应用的时候，还要根据具体的回路参数匹配触点的额定电流、接触电阻参数，大电流回路不能选用过小的触点，避免长期工作发热导致镀层失效、弹性退火，弱信号回路则要重点关注触点的接触稳定性，避免接触电阻波动带来的信号干扰。建模的时候还要做干涉检查，模拟触点被压缩到最大行程时的状态，确认弹性臂形变过程中不会和周边的塑胶筋位、其他电子元件发生剐蹭，同时要模拟装配过程，确认触点可以顺利装入安装位，不会出现卡滞、装不到位的问题。这类微型零件虽然结构不复杂，但是每一处的尺寸细节都直接影响最终的使用可靠性，设计的时候需要结合实际应用场景的受力、环境、装配要求做综合考量，不能只照搬通用结构忽略实际使用的差异化需求。
