蔡司LD Plan-NEOFLUAR 63倍显微物镜结构

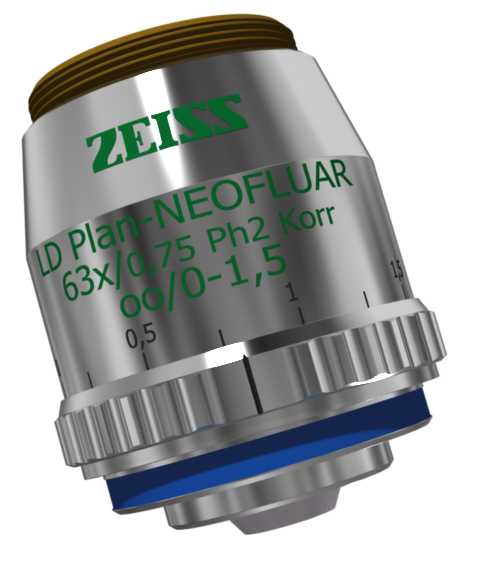

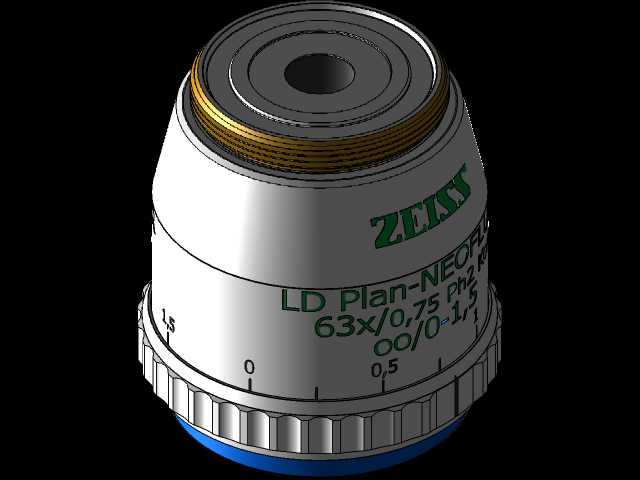

在生命科学研究、材料微观形貌观测、半导体晶圆缺陷检测等场景中，显微物镜是决定光学显微镜成像分辨率与成像质量的核心部件，本次还原的这款物镜属于蔡司高阶平场半复消色差物镜序列，适配常规正置、倒置研究级显微镜的物镜转盘安装位。从实际使用场景来看，这类物镜主要承担明场、相差观察需求，63倍的放大倍率属于中高倍观测区间，搭配10倍目镜即可实现630倍的总放大倍率，可覆盖细胞形态观测、金属金相组织分析、微流控芯片流道观测等绝大多数常规微观观测需求，0.75的数值孔径在空气介质物镜中属于较高水平，可提供足够的分辨率分辨亚微米级的细节结构，Ph2标识代表其适配2号相差环，可实现无染色活细胞的相差观测，Korr标识代表其带有校正环结构，可针对不同厚度的盖玻片、培养瓶底部厚度进行像差校正，适配0-1.5mm厚度的透光介质，覆盖常规0.17mm厚度盖玻片、1mm厚度塑料培养瓶底等常见观测载体。从结构设计思路来看，这款物镜采用了典型的无限远光学系统适配结构，光学镜组内部包含多片胶合与分离的光学镜片，通过多组镜片的像差校正实现平场、半复消色差的成像效果，确保整个视场内的成像清晰度一致，避免边缘视场出现模糊、色差等问题。机械结构部分，物镜外壳采用金属材质加工，上部带有标准的RMS物镜安装螺纹，可直接适配绝大多数商用显微镜的物镜转盘接口，安装螺纹下方带有防滑滚花结构，方便操作人员手动拧动安装拆卸，滚花下方的可转动环就是校正环结构，环体上刻有0.5、1、1.5等刻度标识，操作人员可根据实际使用的盖玻片或培养容器厚度转动校正环，调整内部镜组的相对位置，补偿不同厚度介质带来的球差，保证成像清晰度。物镜下部的出光端带有蓝色密封环结构，既可以起到防尘密封的作用，避免外界灰尘进入镜组内部污染镜片，也可以在操作时避免物镜前端直接碰撞样品载台，起到一定的缓冲防护作用。从安装边界尺寸来看，这款物镜的整体外径适配标准物镜转盘的安装孔位，安装后物镜的齐焦距离符合国际标准，切换不同倍率物镜时无需大幅重新调焦，可快速实现不同倍率下的观测切换，整体长度控制在常规物镜的尺寸范围内，不会出现安装后与载台、样品夹干涉的问题。在实际建模还原过程中，需要重点关注各机械部件的配合公差，比如校正环与主体外壳的转动配合间隙，既要保证转动顺畅无卡滞，也要保证间隙均匀不会出现晃动，避免影响内部镜组的位置精度；安装螺纹的公差需要符合标准螺纹规范，保证可以顺利拧入物镜转盘且不会出现松动；前端镜片的压圈结构需要还原实际的压装方式，保证镜片固定可靠不会出现松动偏移。这类精密光学部件的机械结构看似简单，实则每一处尺寸都经过严格计算，既要保证光学镜组的固定精度，也要兼顾操作的便利性与长期使用的可靠性，比如滚花的齿形与间距设计，需要保证操作人员拧动时摩擦力足够，不会出现打滑，同时齿形不能过于尖锐避免划伤手指；校正环的刻度标识需要清晰易读，且转动阻尼适中，调整到位后不会因为设备震动出现自行偏移。在实验室日常使用中，这类物镜属于高频使用的精密部件，结构设计上也考虑了耐用性，外壳采用耐腐蚀的金属材质，可耐受常规实验环境下的消毒剂擦拭，前端镜片表面镀有硬质防护膜，可减少日常清洁擦拭带来的划伤。
