Portescap20DAM系列线性致动器结构设计

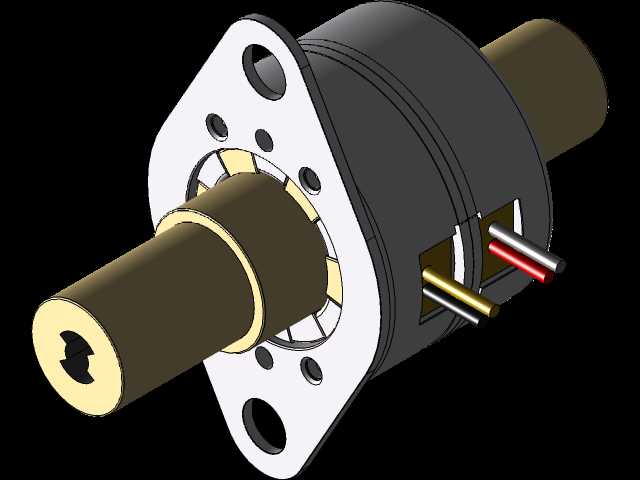

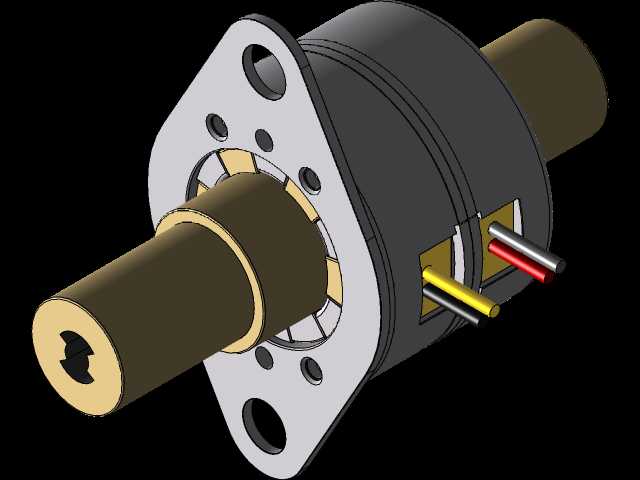

在精密自动化装配工位的小行程推料环节、医疗检测设备的试剂卡精准推送工位、小型光学检测平台的镜头微调机构中，这类小规格线性致动器的应用占比正逐年提升，相比传统旋转电机搭配丝杠螺母的外置传动结构，集成式的线性致动器能大幅压缩安装空间，减少传动链间隙带来的精度损失。这款20DAM系列的线性致动器，在设计之初就瞄准了小负载、高响应、短行程的直线驱动需求，没有采用冗余的大尺寸结构件，整体外轮廓适配20mm级别的安装空间，能直接嵌入到紧凑的设备内部，不需要额外预留传动组件的布置位置。从结构设计逻辑来看，这款致动器将旋转动力输出与直线转换机构做了一体化集成，内部的传动副做了预紧处理，能有效消除正反转切换时的回程间隙，在微米级进给的工况下，不会出现明显的空程误差，这一点在需要精准控制位移量的检测类设备中尤为重要，比如生化分析仪里的试剂加注针升降动作，对位移重复定位精度的要求往往在0.02mm以内，这类集成式致动器不需要额外加装位移反馈元件就能满足基础的精度要求，能降低整套机构的硬件成本。安装边界方面，这款致动器的主体外壳采用等截面的圆柱结构，安装法兰上的定位孔做了对称布置，既可以通过法兰端面做轴向定位，也可以通过外壳圆柱面做径向抱紧安装，适配不同设备的安装空间限制；输出杆的端部做了标准的外螺纹接口，能直接连接推头、夹爪等末端执行件，不需要额外设计转接零件，减少设计人员的重复建模工作量。实际工况适配性上，这款致动器的输出推力覆盖小负载区间，能满足轻载场合的直线推拉需求，运行过程中的噪音控制在较低水平，适合在对环境噪音有要求的实验室类设备、办公类自动化设备中使用；内部的润滑结构做了密封处理，正常使用周期内不需要额外补充润滑脂，能降低设备的后期维护频次。在做设备选型匹配时，需要注意预留输出杆的伸缩行程空间，避免机构运行到极限位置时出现硬限位碰撞，同时要保证安装面的平面度，避免致动器安装后出现偏载，导致输出杆磨损加剧、使用寿命缩短；输出杆的侧向承载能力有限，设计连接结构时要尽量让负载力沿输出杆轴向作用，避免承受过大的径向力，否则会加快内部传动副的磨损，导致精度下降。从三维建模的角度来看，这款模型还原了致动器的所有外部安装特征，包括法兰安装孔的位置尺寸、输出杆的螺纹规格、外壳的外径尺寸、整体的总长尺寸，设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要反复测绘实物，能缩短设备开发的前期设计周期；模型的细节处理上，还原了外壳的接缝位置、出线口的结构形式，在做设备布线设计时，能提前预留线缆的弯曲空间，避免后期装配时出现线缆与周边零件干涉的问题。在3C电子行业的小型零件分选设备中，这类致动器常被用来做挡料、分料动作，响应速度快，动作行程短，能匹配高速分选的节拍要求；在纺织设备的纱线张力调整机构中，也能看到这类小规格线性致动器的应用，通过实时调整导纱轮的位置，保持纱线张力的稳定，避免出现断线或者张力不均影响织物质量的问题。
