螺丝穿装双玻璃透镜组合结构设计

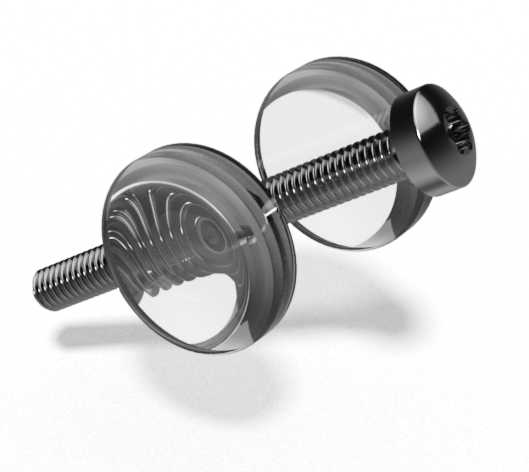

在光学检测设备、小型光学实验工装、简易光路搭建场景中，经常需要快速完成透镜的临时固定与位置微调，常规的透镜压圈、镜座固定方式需要配套加工对应的安装座，对于临时验证、小批量试装的场景来说，加工配套件的周期长、适配灵活性差，这套螺丝穿装双玻璃透镜的结构，就是针对这类快速装调需求设计的简易固定方案。从结构组成来看，整套组件仅包含一根标准内六角圆柱头螺丝与两片圆形玻璃透镜，没有额外的压圈、隔套、锁紧螺母等零件，零件数量压到最低，能大幅降低临时装调的零件准备成本。设计时首先考虑了螺丝的选型逻辑，选用标准内六角圆柱头螺丝，是因为圆柱头的端面平整度高，拧紧时能保证与透镜表面的接触压力均匀，不会像沉头螺丝那样因为锥面贴合产生径向分力挤碎透镜，内六角的驱动形式也方便在狭窄的光路空间内用L型扳手完成锁紧操作，不需要预留过大的扳手活动空间。两片透镜的中心都预制了与螺丝螺杆外径间隙配合的穿装孔，孔边做了0.2mm的C角倒角处理，避免穿装时玻璃孔边的锐边与螺丝螺纹牙型磕碰产生崩边，穿装间隙控制在0.1mm以内，既保证穿装时的顺畅度，又不会因为间隙过大导致透镜安装后出现径向偏斜，影响光路同轴度。安装边界上，这套结构的整体径向尺寸由透镜的外径决定，可根据实际光路的通光孔径需求更换不同外径的透镜，只要透镜中心预制对应尺寸的穿装孔即可，轴向的安装长度由螺丝的螺杆长度决定，两片透镜之间的间距可以通过在螺杆上套不同厚度的标准平垫来调整，不需要额外加工隔套，平垫的两端面平行度有标准件精度保障，能保证两片透镜安装后的平行度满足常规光学实验的要求。实际使用时，这套结构可以直接穿装在光学平台的标准安装孔位上，也可以配合简易的L型支架固定在设备机架上，螺丝的尾部可以直接用标准螺母锁紧，也可以直接拧入预制了对应螺纹孔的安装基座上，固定方式灵活，不需要定制专用的安装接口。在功能特性上，这套结构没有多余的零件，装拆只需要一把内六角扳手，单组透镜的装拆时间不超过30秒，非常适合需要频繁更换透镜、调整透镜间距的实验场景，玻璃透镜选用普通冕牌玻璃材质，表面做了抛光处理，满足常规可见光波段的通光需求，如果需要应用在紫外或者红外波段，也可以直接更换对应材质的透镜片，螺丝部分不需要做任何改动，适配性极强。设计时也考虑了锁紧时的压力控制，因为玻璃属于脆性材料，拧紧螺丝时不能施加过大的锁紧力，所以在螺丝头与第一片透镜的接触面上，设计时预留了放置0.1mm厚聚四氟乙烯垫片的空间，实际装配时垫上该垫片，可以分散螺丝头对玻璃的局部压力，避免拧紧时玻璃因为应力集中开裂，同时聚四氟乙烯的摩擦系数低，拧紧过程中不会带动透镜跟转，避免透镜表面被刮花。从尺寸适配的角度来说，常用的M3、M4、M5规格的标准螺丝都可以套用这个结构，对应透镜的穿装孔分别加工到3.2mm、4.2mm、5.2mm即可，透镜的外径可以根据通光需求在10mm到30mm之间选择，只要保证透镜边缘到穿装孔壁的厚度不小于3mm，就能满足玻璃的强度要求，不会在安装锁紧时出现透镜碎裂的问题。在小型光电传感器的原型验证阶段，这套结构可以直接用来固定接收端与发射端的保护透镜，不需要开模加工专用的透镜镜座，能大幅缩短原型机的制作周期，在学生光学实验课程中，这套结构的零件容易获取，装配简单，也适合作为实验教具使用，让学生快速理解透镜固定的基本逻辑与同轴度调整的基本方法。需要注意的是，这套结构属于简易固定方案，适用于常温、无剧烈振动的应用场景，如果应用在有强振动、高低温交变的环境中，还需要在透镜与螺丝的接触位置增加弹性缓冲垫，或者在螺母端增加防松结构，避免长期使用后透镜松动或者碎裂。
