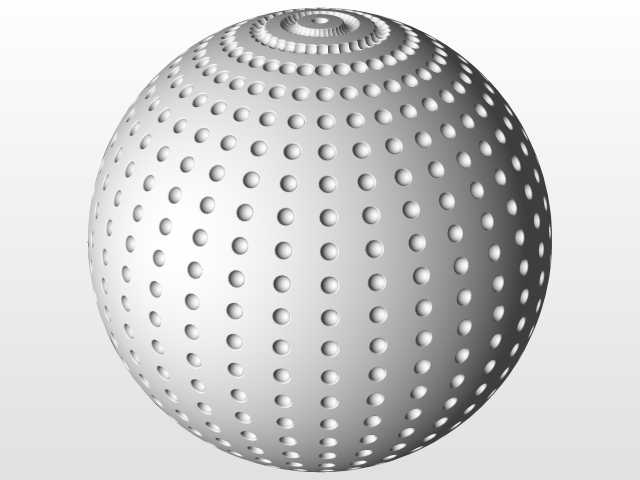

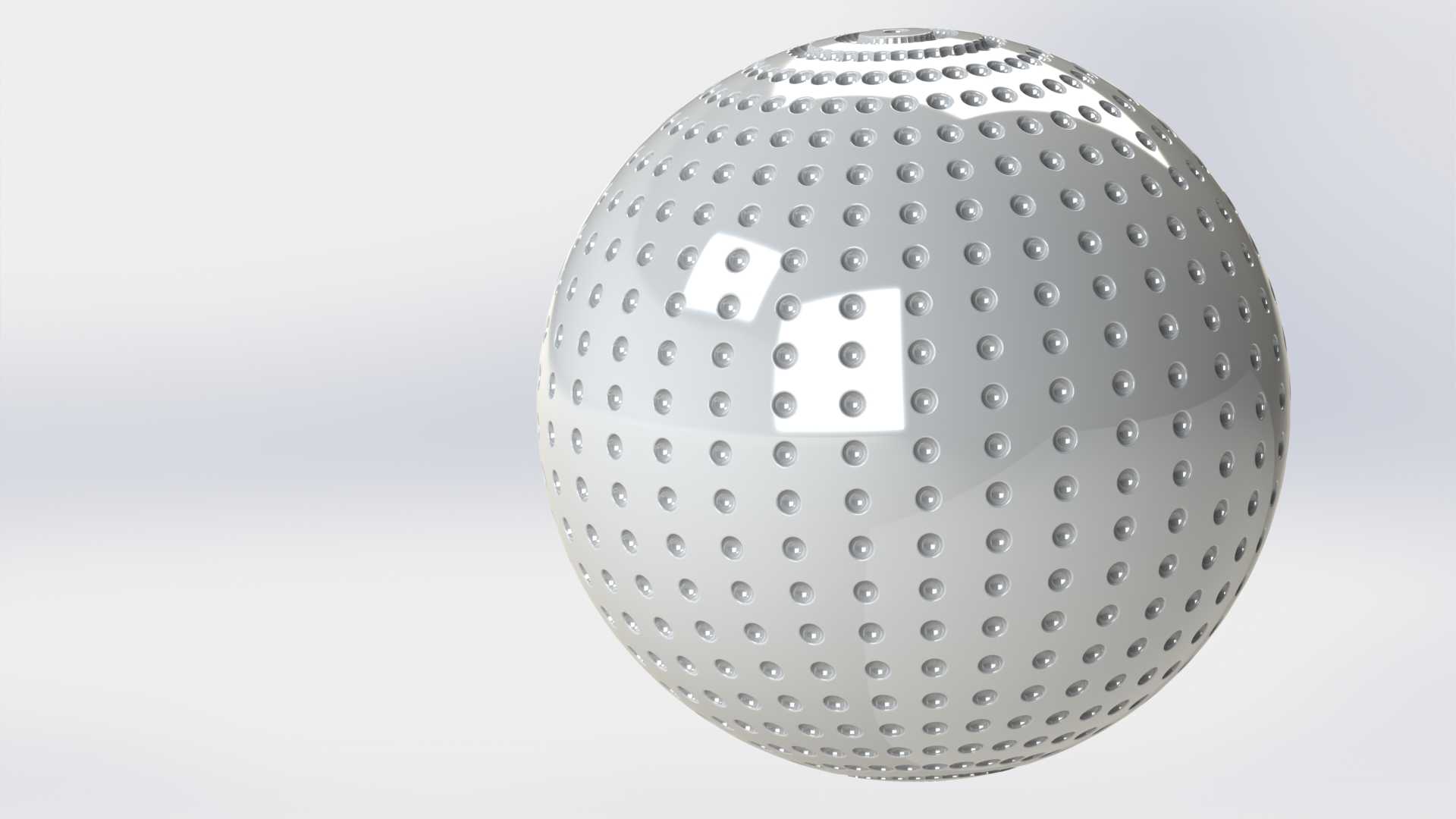

带凹坑球面结构的高尔夫球实体造型

日常接触的高尔夫运动用球，其表面密布的凹坑结构并非装饰性设计，而是直接关联飞行气动性能的核心结构要素，在做这类球体的三维造型时，首先要明确其实际使用场景下的功能逻辑：高尔夫球被球杆击打后会获得初始初速度与旋转角速度，表面凹坑的作用是优化球体表面的边界层流动状态，降低高速飞行时的压差阻力，同时提升升力表现，让飞行轨迹更稳定、落点可控，这也是造型过程中不能随意更改凹坑排布逻辑、深度参数的核心原因。做这个造型的第一步是确定基础球体的基准尺寸，常规竞赛用高尔夫球的直径有明确的行业通用规范，建模时先以原点为中心创建基础球体，将球体的分型面设置在赤道位置，方便后续做凹坑特征的阵列排布，避免出现特征错位或者阵列重叠的问题。凹坑的设计不能直接在球面上做随机切除，首先要确定单个凹坑的几何形态：常规凹坑是近似球面的小凹面，凹坑的曲率半径要大于基础球体的曲率半径，这样凹坑和基础球面的衔接处才会形成顺滑的过渡棱边，不会出现应力集中的尖角，也能匹配实际生产中注塑或者硫化成型的脱模要求。排布凹坑的时候，要考虑球面的几何特性，不能直接用线性阵列或者简单的圆周阵列，否则会在两极位置出现特征堆积或者排布疏密不均的问题，实际建模时可以先采用球面等面积分割的思路，先在球体表面构建均匀分布的定位点，定位点的排布要遵循正多面体细分的逻辑，比如先以正二十面体为基础，对每个三角面做递归细分，将细分后的顶点投影到基础球面上，就能得到整个球面均匀分布的凹坑定位基准，这种排布方式能保证任意相邻两个凹坑的中心间距保持一致，不会出现局部凹坑过密或者过疏的问题，和实际量产高尔夫球的凹坑分布逻辑完全匹配。在做单个凹坑特征的时候，要注意凹坑的深度控制，凹坑深度过浅会导致气动增益效果不足，深度过深则会增加飞行过程中的摩擦阻力，同时也会提升成型过程中的工艺难度，建模时以定位点为基准，创建垂直于该点球面法向的基准面，在基准面上绘制凹坑的截面轮廓，用旋转切除的方式生成单个凹坑特征，之后再以球面的几何中心为阵列中心，按照之前生成的定位点做特征的阵列填充，这里要注意阵列时的特征方向要始终对齐对应位置的球面法向，避免出现凹坑歪斜、和球面衔接错位的问题。完成所有凹坑特征之后，要对整个球体做全局的几何检查，首先检查所有凹坑和基础球面的衔接位置是否存在缝隙、重叠或者破面，尤其是两极位置的凹坑，因为阵列角度的问题很容易出现特征变形，需要逐一核对凹坑的深度、直径参数是否统一，相邻凹坑之间的凸起棱边宽度是否保持一致，避免出现局部棱边过窄导致的结构强度不足问题。从实际应用的角度来说，这个造型不仅可以用于高尔夫球本身的结构设计、气动仿真分析，也可以作为同类带凹坑球面结构的设计参考，比如部分需要优化气动性能的球形零部件、或者需要增加表面摩擦力的球形接触件，都可以参考这种凹坑排布的建模思路，调整凹坑的尺寸、深度和排布密度来适配不同的使用需求。建模过程中还要考虑后续的工程适配需求，比如如果要做模具设计，这个实体模型可以直接作为模腔的成型参考，凹坑的顺滑过渡面能减少模具加工过程中的电极损耗，也能降低注塑成型时的脱模阻力；如果要做运动仿真，这个模型的表面几何精度足够支撑流体力学仿真的网格划分，能准确模拟不同击打角度、不同旋转速度下的球体飞行受力状态，不需要再对表面做额外的几何简化。另外在建模时要注意球体的几何对称性，整个模型要关于三个坐标基准平面对称，方便后续做装配定位或者工程图导出时的基准标注，避免出现偏心问题导致后续仿真或者加工出现基准偏差。很多新手在做这类球面凹坑模型的时候，容易直接用纹理贴图或者随机点阵列来做凹坑，做出来的模型要么凹坑排布不均，要么衔接位置出现破面，无法用于实际的工程设计或者仿真分析，而按照正多面体细分定位、法向对齐阵列的方式做出来的模型，几何精度高，特征参数统一，完全能满足工程场景下的使用需求，不管是做产品结构验证、模具开发还是教学演示，都能直接复用。
