泥浆录井作业用基础钢结构框架

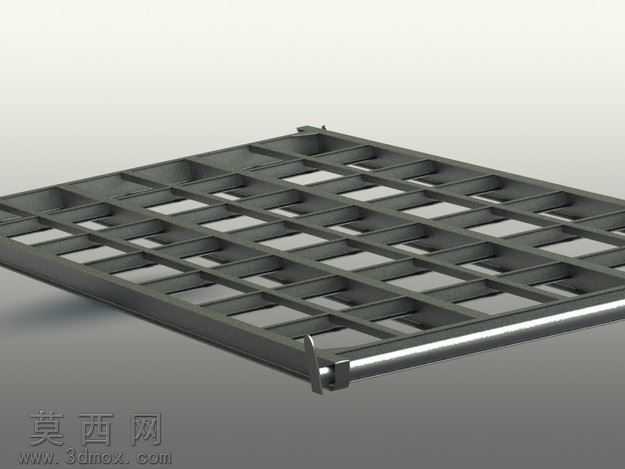

本模型采用SolidWorks进行全参数化三维建模，整体以等比例还原泥浆录井作业场景下的基础钢结构承载框架，建模过程严格遵循钢结构件的实际加工工艺逻辑，所有构件的尺寸参数、连接位置均参照现场实际使用的承载框架标准设定，确保模型可直接对接生产加工环节的图纸输出需求。模型主体采用格栅式框架结构，由多根等规格的矩形型钢通过纵横交错的排布方式焊接成型，建模时对每一根型钢的倒角、焊接坡口位置都做了精细化处理，避免出现结构干涉、边角过于锐利不符合实际加工要求的问题。渲染阶段采用哑光深灰金属材质模拟钢结构件的防锈漆涂装效果，材质参数调整时特意加入细微的漆面颗粒质感，还原工业钢结构件真实的表面肌理，同时搭配柔和的环境漫反射光照，将框架的格栅镂空结构、侧边的圆钢防护构件细节清晰呈现，避免阴影过重遮挡结构连接细节。结构设计上，框架整体采用对称式布局，纵横排布的型钢形成均匀的方格镂空区域，既能够有效降低框架自身重量，又可以保证整体承载强度满足泥浆录井设备的放置需求，框架侧边设置的通长圆钢构件既可以作为边缘防护结构，避免放置的设备出现滑落风险，也可作为现场搬运、吊装时的辅助受力点位。设计思路围绕现场作业的实际需求展开，格栅式的镂空结构能够让作业过程中洒落的泥浆、废液直接漏下，避免在框架表面堆积影响作业安全，均匀的受力排布让框架整体承重分布均衡，不会出现局部应力集中导致的结构变形问题，所有构件的连接位置均采用满焊连接的结构设计，建模时还原了焊接位置的过渡结构，让模型的结构合理性完全匹配工业现场的使用标准，整体模型结构严谨，细节完整，既可以作为钢结构设计的参考案例，也可用于泥浆录井作业场景的三维布局搭建使用。
