高精度R8弹簧筒夹工业夹具三维设计

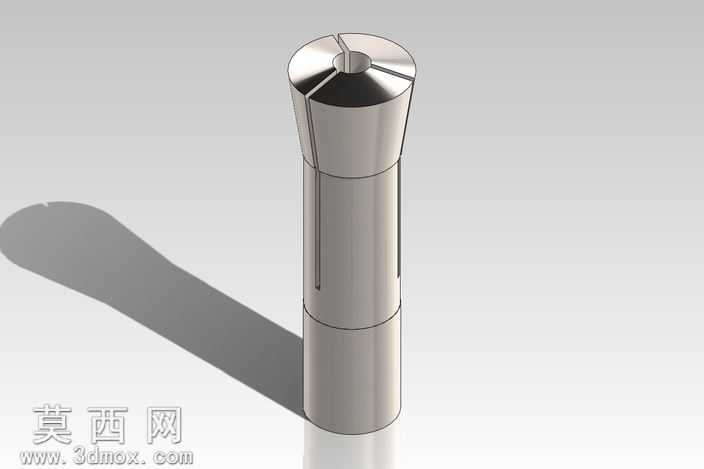

本次设计的R8筒夹是面向铣床、磨床等机床主轴配套使用的弹性夹紧元件，建模过程严格遵循R8夹头的通用工业标准尺寸规范，采用SolidWorks完成全参数化三维建模，确保各段尺寸的配合精度符合实际装夹使用要求。建模阶段首先绘制筒夹的轴向截面轮廓草图，通过回转特征生成筒夹的基础基体，依次完成顶部锥面、中部柱身、尾部定位柱的结构搭建，重点还原了顶部三等分弹性收缩槽的结构，槽体沿轴向延伸至筒夹中部位置，保证夹头在锁紧时能够均匀收缩，对刀具或工件实现稳定的周向夹紧。建模过程中对筒夹表面的轴向定位槽做了精准还原，该槽用于和主轴内部的定位销配合，防止夹头工作时发生跟转，保障装夹的稳定性。材质设置上整体采用合金弹簧钢材质，渲染时赋予金属哑光镀铬质感，还原了成品筒夹经过热处理后的金属表面光泽，通过环境光影调整突出筒夹的锥面轮廓、柱身分段结构以及开槽细节，让模型的结构辨识度更高。设计思路围绕R8筒夹的实际功能展开，顶部的外锥面与主轴内锥孔精准配合，在拉杆拉紧尾部时，锥面受轴向力作用迫使开槽段向内收缩，从而抱紧刀柄或者工件，内孔的尺寸精度直接决定装夹精度，建模时严格控制内孔的圆柱度以及各段的同轴度，保证模型可直接用于工程出图、工装装配模拟以及3D打印验证。整个模型没有冗余特征，各结构的倒角、退刀槽都按照实际加工工艺做了还原，既保证了模型的视觉真实感，也具备实际工程参考价值，能够用于机床夹具装配演示、五金配件结构教学以及相关工装设计的参考素材。
