雪佛兰V8发动机缸体结构三维设计

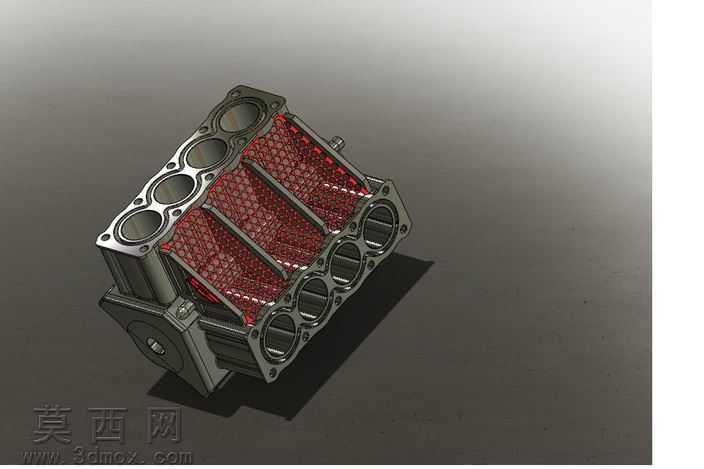

本作品为雪佛兰V8发动机缸体的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理V型八缸发动机的经典布局逻辑，确定两侧缸体呈90度夹角的排布方案，匹配V8发动机的点火顺序与动平衡设计要求，再逐步拆分缸体的各个功能结构完成细节建模。建模阶段首先搭建缸体的主体基体特征，通过拉伸、切除等基础特征命令完成缸体的外部轮廓塑造，精准还原八组气缸套安装位的同轴度、圆柱度参数，每侧四个气缸孔沿缸体长度方向等距排布，孔位间距严格参照通用V8发动机的尺寸规范设计，保证后续活塞、连杆等运动部件的装配空间符合机械设计要求。针对缸体内部的冷却水道与加强筋结构，采用曲面建模与实体特征结合的方式完成，水道的网格状镂空结构既还原了真实发动机的冷却回路设计，也通过疏密有致的筋位排布保证缸体的结构强度，建模过程中对水道的转角位置做了圆角过渡处理，避免应力集中问题，同时还原了缸体上的各类安装凸台、油道孔、螺栓连接位的细节特征，每个连接孔的孔径、深度都参照通用内燃机的装配标准设定，保证模型具备装配验证的参考价值。材质与渲染阶段，针对缸体的不同结构部分赋予差异化材质：缸体主体金属部分采用铸钢材质，调整材质的粗糙度、金属度参数还原铸铁缸体的哑光金属质感，表面添加细微的铸造纹理提升真实感；内部水道的网格结构采用半透明的红色工程塑料材质，既区分了不同功能区域，也能直观展示内部冷却腔的排布逻辑；缸体上的加工面部分赋予高光金属材质，与铸造面形成质感对比，突出机加工位置的精度特征。渲染阶段采用三点布光方案，主光源从侧上方照射勾勒缸体的轮廓结构，辅助光源补光消除暗部死黑，添加柔和的环境反射提升金属材质的真实感，最终渲染图清晰展示了V8缸体的V型布局、气缸排布、内部加强结构与外部安装位的全部细节，完整呈现了大排量V8发动机缸体的结构特点，可作为汽车动力结构学习、装配演示、相关设计参考的三维素材使用。
