老式赛车化油器高精度三维结构模型

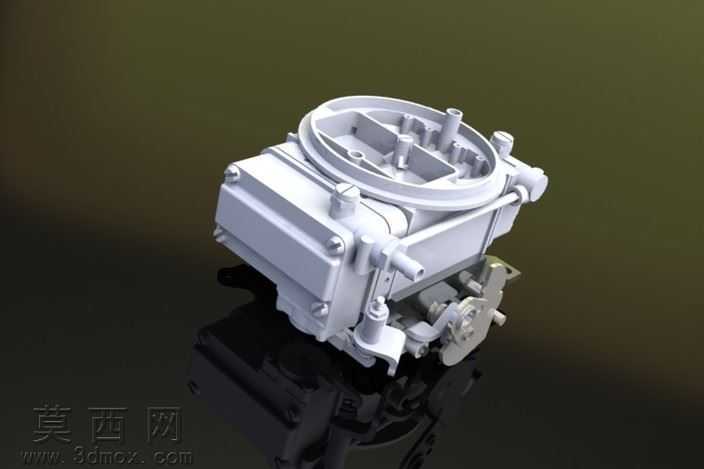

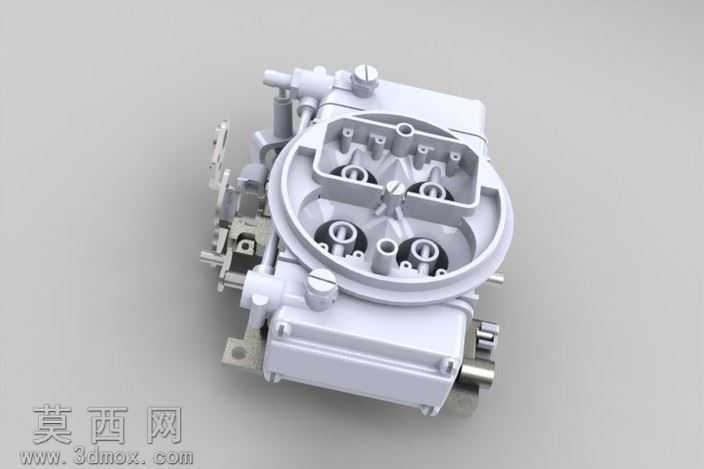

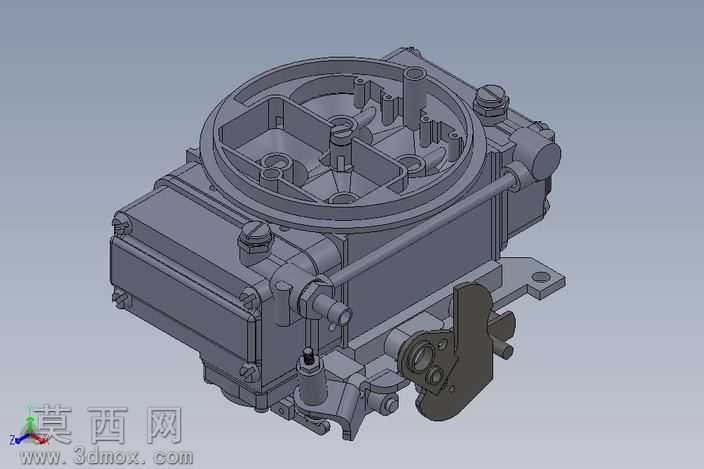

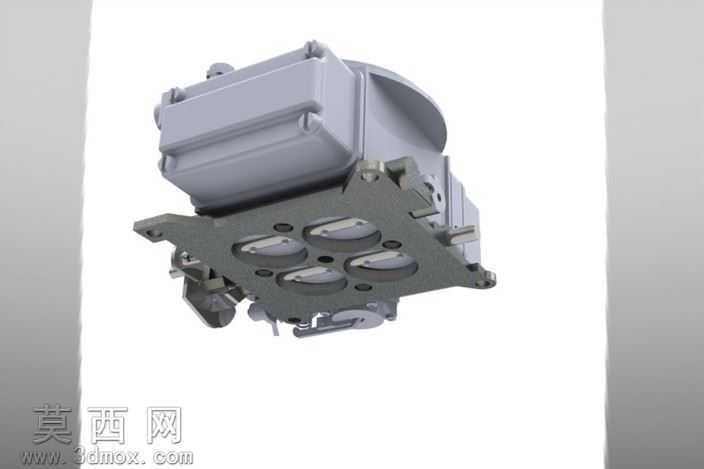

本模型为老式赛车配套化油器的高精度三维建模成果，建模过程以还原化油器真实工作结构为核心目标，首先通过拆解同型号实物的结构逻辑，梳理出上盖腔体、浮子室、节气门组件、油量孔调节机构、连接固定支座等核心模块的尺寸比例与装配关系，在三维建模环境中采用自底向上的建模思路，先完成各独立零件的特征构建：针对上盖的铸造型腔结构，通过多步拉伸、切除、圆角特征还原其不规则的腔体轮廓与安装孔位，保证腔体内部的油道走向与实物完全一致；针对中部的主体壳体，重点还原其侧面的油管接头、调节螺钉安装位、固定螺栓凸台的细节特征，对壳体表面的铸造纹理做了简化处理，兼顾模型还原度与文件运行流畅度；针对下部的节气门联动机构，完整构建了节气门转轴、摇臂、回位弹簧安装位、开度调节拨片的可动结构逻辑，各零件间的装配间隙按照真实机械配合公差设置，可直观展示化油器节气门开合的联动过程。材质与渲染环节，针对化油器主体为铸铝材质的特点，调配了带有细微磨砂颗粒质感的浅灰色金属材质，还原老式铸铝部件经使用后的哑光金属质感，对节气门转轴、调节螺钉等小零件采用亮面金属材质区分功能部件，对密封垫片类零件采用深色橡胶材质，在渲染环境中搭建了深色渐变反光背景，通过三点布光突出化油器的结构轮廓与腔体层次，渲染输出的效果图可清晰展示各部件的装配关系与外观细节。设计思路上，模型保留了化油器除极小内部密封件外的几乎全部结构，省略了对结构展示无影响的微小倒角与内部冗余细节，既保证了结构完整性，可用于老式赛车燃油系统的结构教学、改装参考，也可作为汽车复古主题场景的配套部件使用，各零件均为可编辑参数化特征，方便使用者根据需求调整尺寸、拆解装配结构。
