外啮合齿轮式基本液压泵结构设计

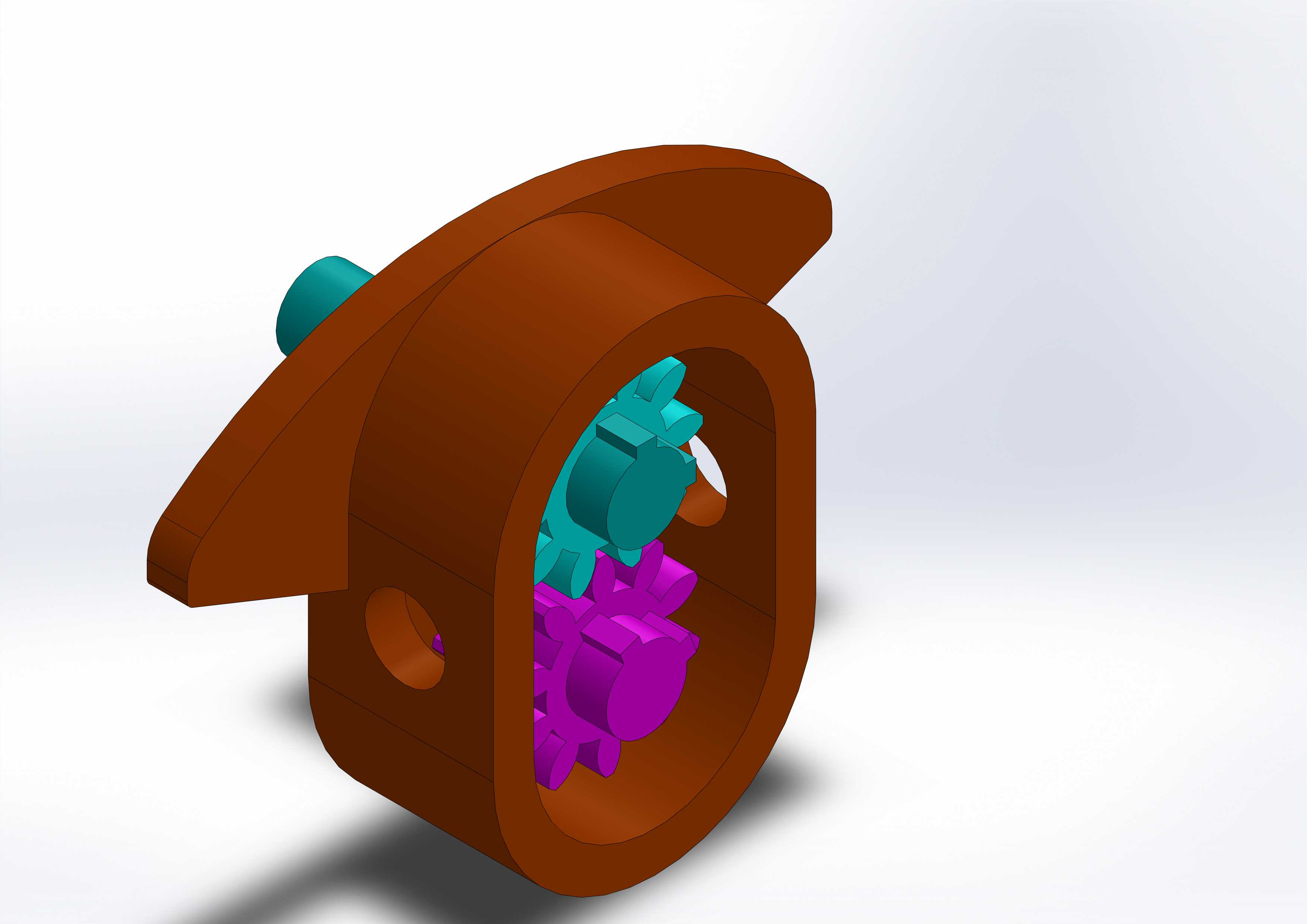

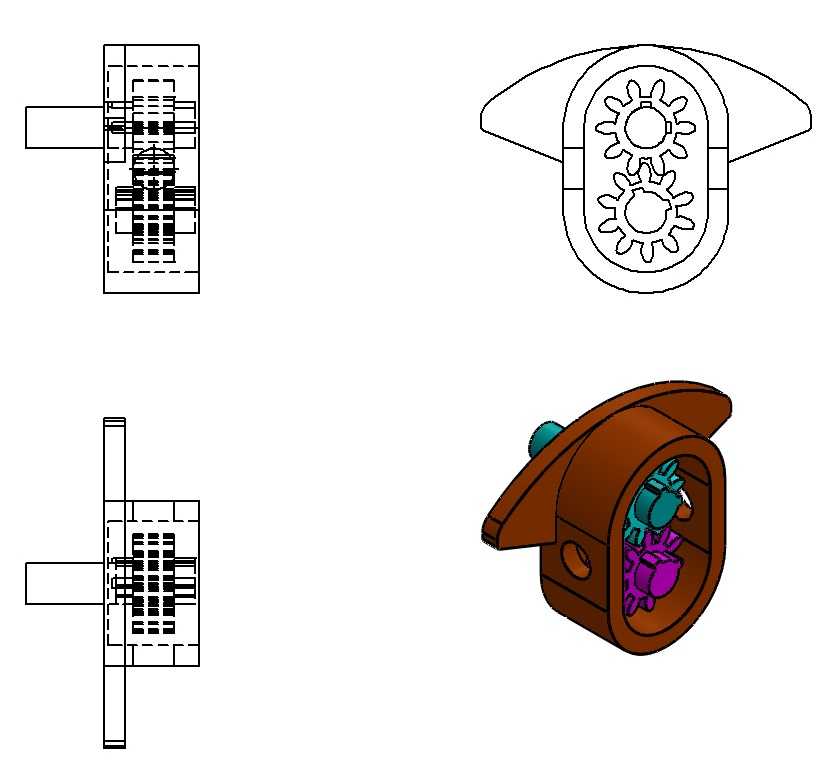

这款齿轮式液压泵的结构设计，核心围绕低压工况下的液压动力输出需求展开，在小型液压站、机床润滑回路、轻型工程机械辅助液压系统中应用十分广泛，这类泵的核心作用是将原动机输入的机械能转化为液压油的压力能，为整个液压回路提供稳定的压力油源，相比叶片泵、柱塞泵，齿轮式结构的抗污染能力更强，对油液清洁度的要求更低，在工况相对复杂、维护条件有限的场景下适配性更好。从结构布局来看，该模型采用了外啮合齿轮的核心传动形式，两个参数匹配的齿轮分别作为主动轮与从动轮，安装在泵体的内部型腔中，齿轮的齿顶圆与泵体内壁、齿轮端面与泵体侧盖之间都预留了符合行业设计规范的微小间隙，既可以保证齿轮转动时不会出现卡滞，又能将间隙泄漏量控制在允许范围内，保证容积效率满足设计要求。泵体两侧的带翼型安装耳是安装定位的核心结构，耳座上预留的安装孔位可以直接通过螺栓将泵体固定在安装基座或者原动机的连接法兰上，安装耳的厚度、孔位中心距都参考了同规格液压泵的通用安装尺寸，能够适配多数现有安装场景，不需要额外制作过渡连接支架，降低现场安装的改造成本。泵体侧面预留的通油孔，分别对应吸油口与压油口的安装位置，其中吸油侧的通径设计略大于压油侧，能够降低吸油阻力，避免泵在高速运转时出现吸空、气蚀等问题，压油侧的通径匹配常规液压管路的连接尺寸，可以直接对接标准液压管接头，不需要额外做变径处理。在建模逻辑上，该结构以齿轮的参数设计为核心起点，先确定齿轮的模数、齿数、齿宽等核心参数，保证齿轮啮合时的重叠系数满足传动平稳性要求，避免运转时出现困油现象——当然实际生产中还需要在侧板上开设卸荷槽来消除困油带来的压力冲击与噪声，这个模型作为基础结构框架，预留了侧板、密封件、紧固件的安装空间，后续可以根据实际使用的压力等级、转速要求，补充对应的密封结构、连接螺栓、衬套等细节零件，快速完成完整泵体的细化设计。从安装边界来看，该泵的整体外形轮廓紧凑，轴向尺寸与径向尺寸都控制在小型液压元件的常规范围内，安装时需要预留的操作空间较小，在空间受限的液压回路布局中更容易排布，齿轮轴的伸出端可以直接通过联轴器与电机输出轴连接，同轴度公差参考液压泵安装的通用要求控制在0.1mm以内即可，不需要额外设计复杂的传动连接结构。这类基础齿轮泵的实际使用场景中，多数承担的是低压系统的动力供给任务，比如小型机具的液压夹紧回路、设备的润滑供油系统、简易液压顶升装置的动力源，其结构简单、零件数量少、加工工艺性好，齿轮可以采用滚齿加工一次成型，泵体采用铸铁或者铝合金压铸即可满足强度要求，整体制造成本较低，适合批量生产应用。在结构设计的细节考量上，泵体的内部型腔加工精度直接影响泵的工作效率，型腔的圆柱度、表面粗糙度都需要满足对应公差要求，才能保证齿轮齿顶与腔壁的间隙均匀，避免出现局部摩擦或者泄漏量过大的问题；齿轮端面与侧盖之间的间隙可以通过密封垫片的厚度进行微调，兼顾容积效率与转动灵活性，在不同的工作温度、油液粘度条件下，可以通过调整垫片厚度找到最优的间隙值。另外，该结构的进出油口方向可以根据实际安装需求进行调整，在建模时只需要调整泵体侧面通油孔的位置，不需要改动核心的齿轮啮合与安装结构，能够适配不同的管路排布方向，提升了结构的通用适配性。对于三维建模从业者来说，这类基础液压元件的建模练习，能够帮助理解液压动力元件的工作原理，掌握齿轮啮合、腔体配合、安装结构设计的核心逻辑，在后续设计复杂液压系统时，可以基于这个基础结构快速迭代出不同压力等级、不同流量规格的齿轮泵模型，减少重复建模的工作量。从实际选型的角度来看，这类基础结构的齿轮泵额定压力通常在2.5MPa以下，流量范围根据齿轮参数的不同可以覆盖几升到几十升每分钟的区间，能够满足多数低压液压回路的使用需求，在选型时只需要根据系统需要的流量、工作压力匹配对应的齿轮参数与驱动电机功率即可，不需要对核心安装结构做大幅改动。
