不锈钢方形房间通风网格结构设计

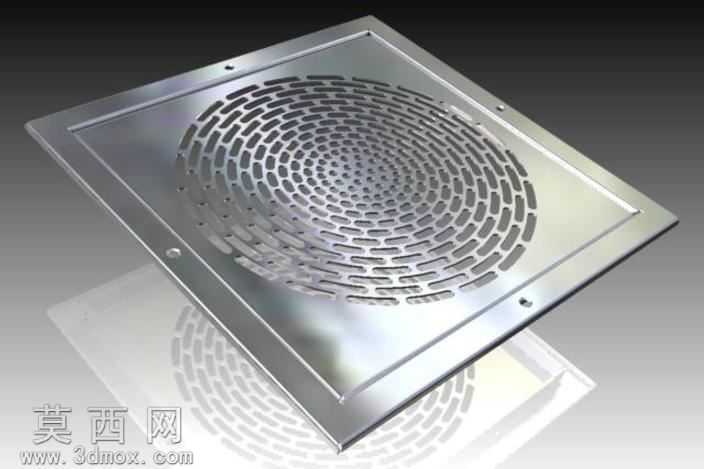

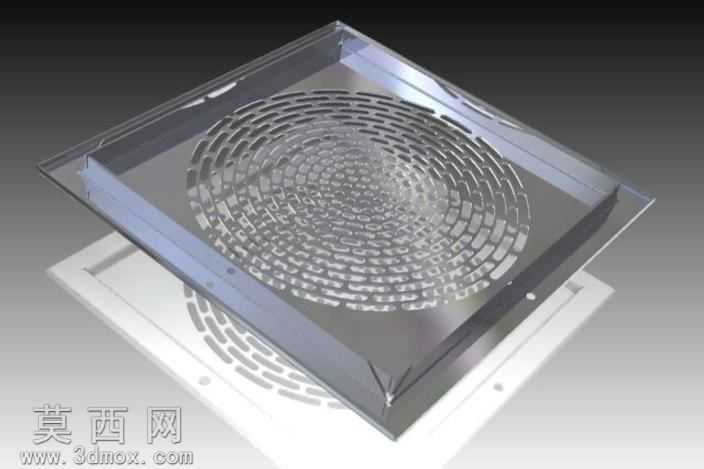

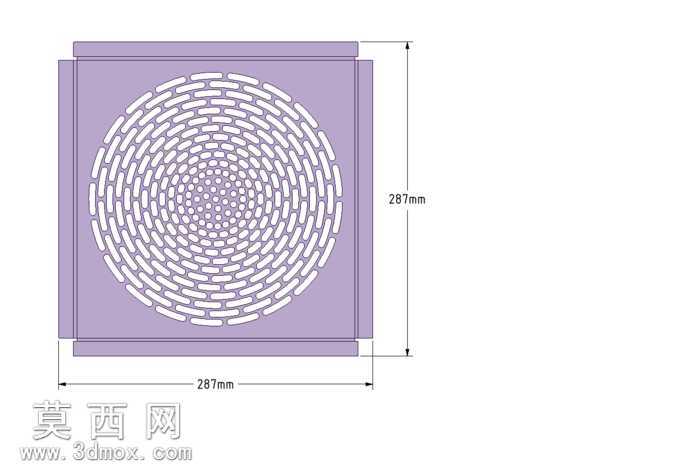

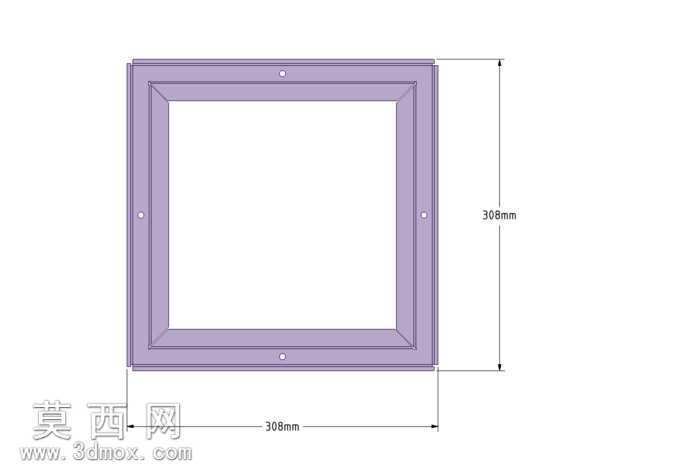

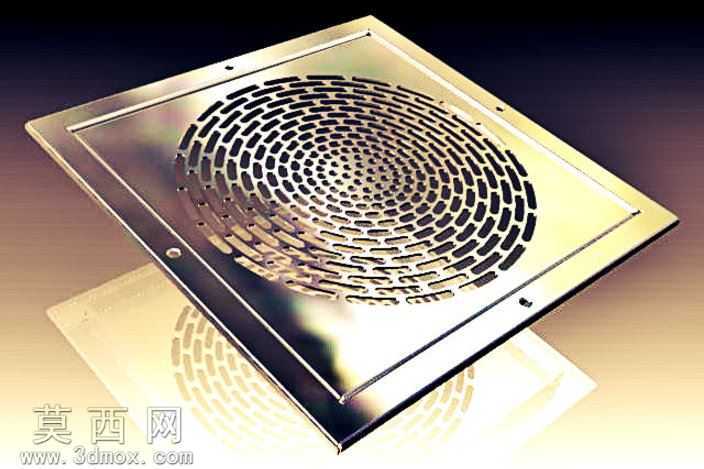

本作品为房间通风用不锈钢材质通风网格三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先绘制方形安装面板的基础草图，精准定位四角安装孔的位置与孔径，确保后续实际安装时可通过紧固件快速完成固定，面板边缘做了细微的倒角处理，避免安装使用过程中锐边划伤的问题。核心通风区域采用同心圆阵列的弧形格栅结构设计，建模时先绘制单条弧形格栅的截面轮廓，通过环形阵列命令沿中心基准点完成多圈格栅的排布，每一圈格栅的弧度、长度都随所在圆环的半径做对应调整，保证所有格栅间隙均匀一致，既可以保障空气流通的有效面积，又能阻挡大体积杂物进入通风管道内部。材质设置阶段选用不锈钢金属材质，调整材质的反射率、粗糙度参数，还原不锈钢表面细腻的金属光泽与轻微的磨砂质感，渲染时采用柔和的侧上方打光方案，突出面板的平整质感与格栅区域的立体层次，同时通过光影效果清晰展现格栅的通透结构。设计思路上优先考虑实用属性，整体结构简洁规整，没有多余的装饰性造型，方形面板的造型适配多数室内墙面、吊顶的方形开孔安装需求，同心圆格栅的排布方式在保证通风效率的同时，也具备一定的视觉规整性，不锈钢材质的选择兼顾了防锈、耐腐蚀、易清洁的使用需求，适配卫生间、厨房等潮湿多油烟的室内通风场景，结构上格栅与面板为一体化设计，没有多余的拼接结构，整体强度更高，长期使用不易出现格栅变形脱落的问题，模型同时导出了STEP、IGES等通用格式，可直接导入各类三维软件进行结构调整或者工程图导出，适配不同的设计加工使用需求。
