双缸液压驱动可调角度倾斜承载支架

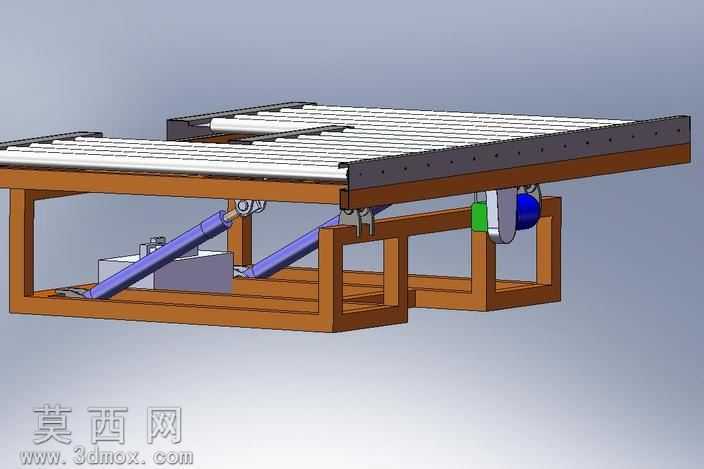

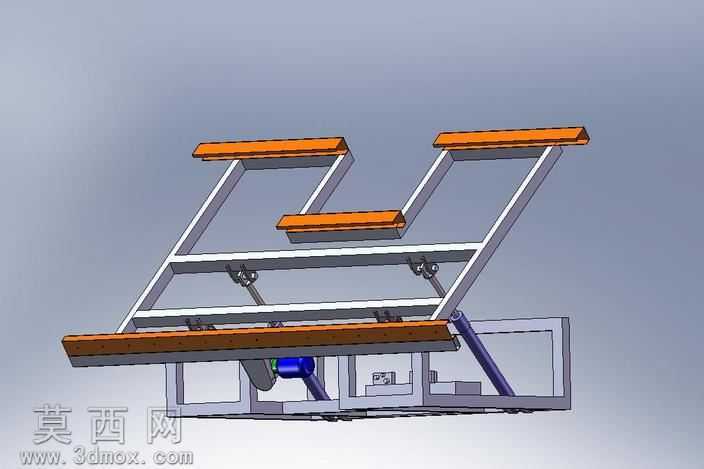

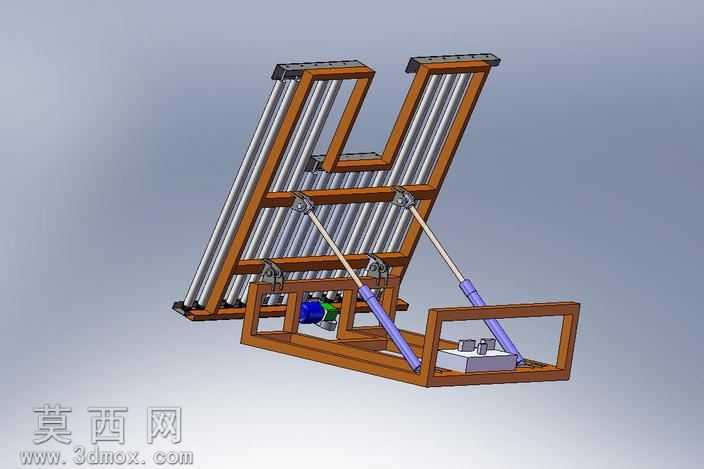

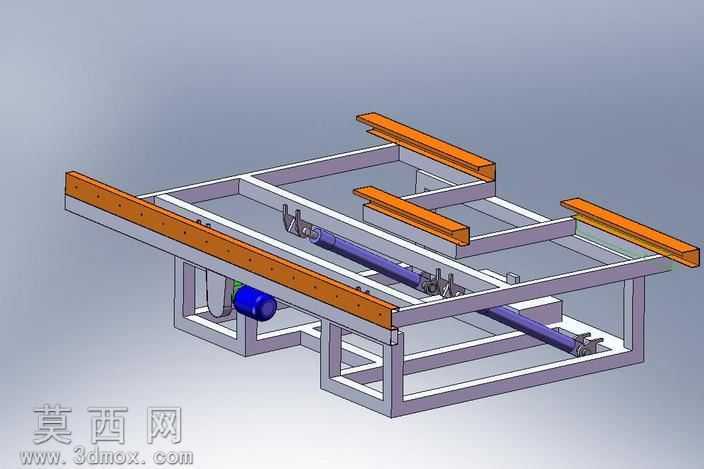

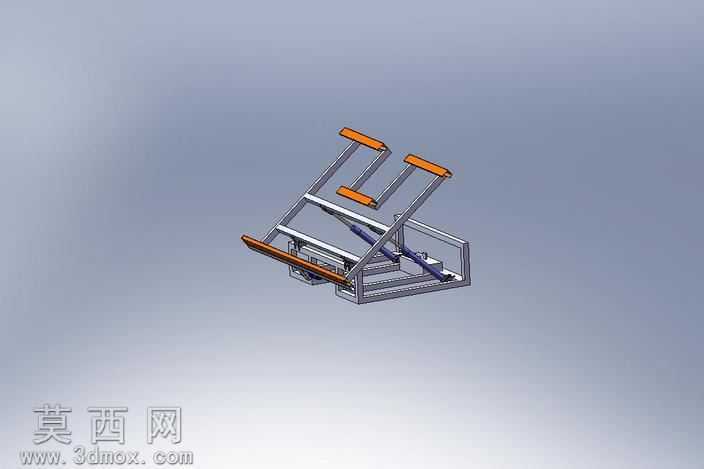

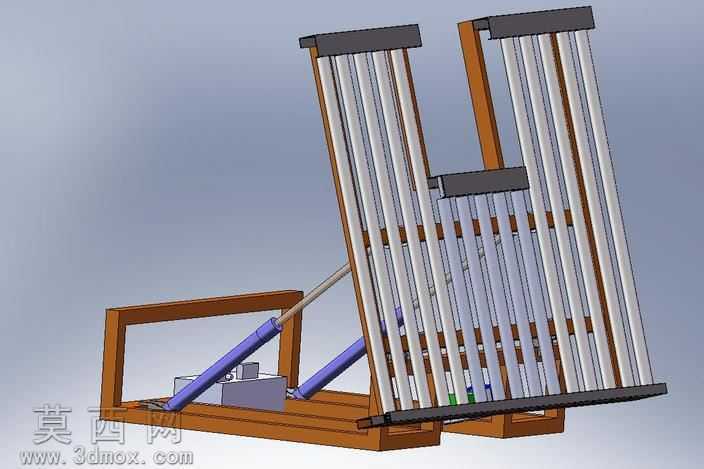

本作品为双缸液压驱动可调角度倾斜承载支架，采用三维参数化建模方式完成整体结构设计，建模过程中对各零部件进行了精准的尺寸约束与装配配合校验，确保各运动部件无干涉、运行逻辑顺畅。整体结构采用双层框架设计，底部为固定式矩形承载基座，采用型材拼接的框架式结构，在保证整体结构刚性的同时有效降低整体自重，基座上预留了液压动力单元、控制元件的安装位，可集成完整的动力与控制模块。上部为倾斜承载架体，同样采用型材框架结构，架体上平行排布多根圆柱形承载辊，可适配大尺寸平板类、长条类工件的承托需求，辊式结构可降低工件放置与移位时的摩擦阻力。上下架体之间采用铰接连接结构，在架体两侧对称布置两组液压推杆作为角度调节的动力执行元件，液压推杆两端均采用铰接式连接，可在角度调节过程中自适应调整受力角度，避免推杆出现径向受力损坏的情况。建模过程中对金属框架部分赋予了棕色仿木纹金属涂层材质，对液压推杆缸筒部分赋予了亮面金属材质，活塞杆部分赋予了抛光镀铬金属材质，承载辊赋予了拉丝不锈钢材质，液压动力单元的阀体、电机部分分别赋予对应工业材质，渲染后可清晰区分各功能部件，直观展现结构组成。设计过程中重点考量了角度调节的稳定性，双缸对称布置的形式可避免单侧受力导致的架体偏斜，铰接点的位置经过反复参数化调整，确保液压推杆在整个伸缩行程中都能输出稳定的支撑力，架体可在水平状态至大角度倾斜状态之间无级调整，可适配不同工况下的工件上料、卸料、倾斜作业需求，整体结构装配关系清晰，各连接部位的紧固件、铰接轴都做了精细化建模，完整还原了实际加工装配的细节特征，可直接用于结构验证、作业演示以及后续的工程出图参考。
