实验室热解系统实验装置三维设计

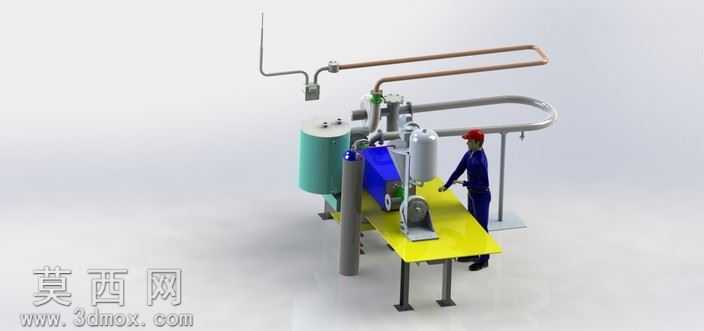

本套实验室热解系统三维模型采用参数化建模思路完成整体搭建，建模过程中严格遵循实验室小型热解实验装置的实际功能逻辑与尺寸比例，对系统各组成模块进行了精细化还原。模型主体包含立式反应罐体、多组铜质输送管路、操作工作台、支撑立柱、附属储液罐体、管路控制阀组、尾气导出弯管等核心结构，各部件之间的装配关系完全贴合实际设备的安装逻辑，支撑结构与工作台的连接、管路与罐体的接口位置、操作区域的预留空间都经过严谨的布局校验。材质渲染阶段，针对不同部件的物理属性匹配了对应的材质表现：铜质管路还原了金属紫铜的哑光金属质感与轻微氧化色泽，反应罐体分别赋予青绿色防腐涂层、银白色金属漆面的不同材质表现，工作台面采用醒目的黄色防滑工业台面材质，支撑结构使用深灰色金属哑光材质，配套的操作人员模型采用深蓝色工装、红色安全帽的标准实验室防护着装，整体渲染效果层次分明，能够清晰区分不同功能模块。结构设计上，整套系统采用立式布局减少占地面积，操作台面高度符合人体工程学操作要求，管路走向采用弯折排布避免干涉，长管路设置了合理的固定支撑结构防止形变，罐体顶部预留了仪表安装位与加料接口，尾气导出管延伸至装置外侧避免影响操作区域，各功能部件围绕操作位环形排布，方便实验人员完成进料、参数调节、样品收集等全流程操作。建模过程中对所有部件的倒角、连接法兰、固定螺栓等细节都做了还原，没有出现结构穿模、比例失调的问题，既完整呈现了小型实验室热解系统的整体架构，也清晰展示了各功能模块的相对位置与连接关系，可用于实验室设备布局规划、实验操作流程演示、热解设备结构教学等相关场景。
