雷诺T520重型货运拖挂卡车结构设计

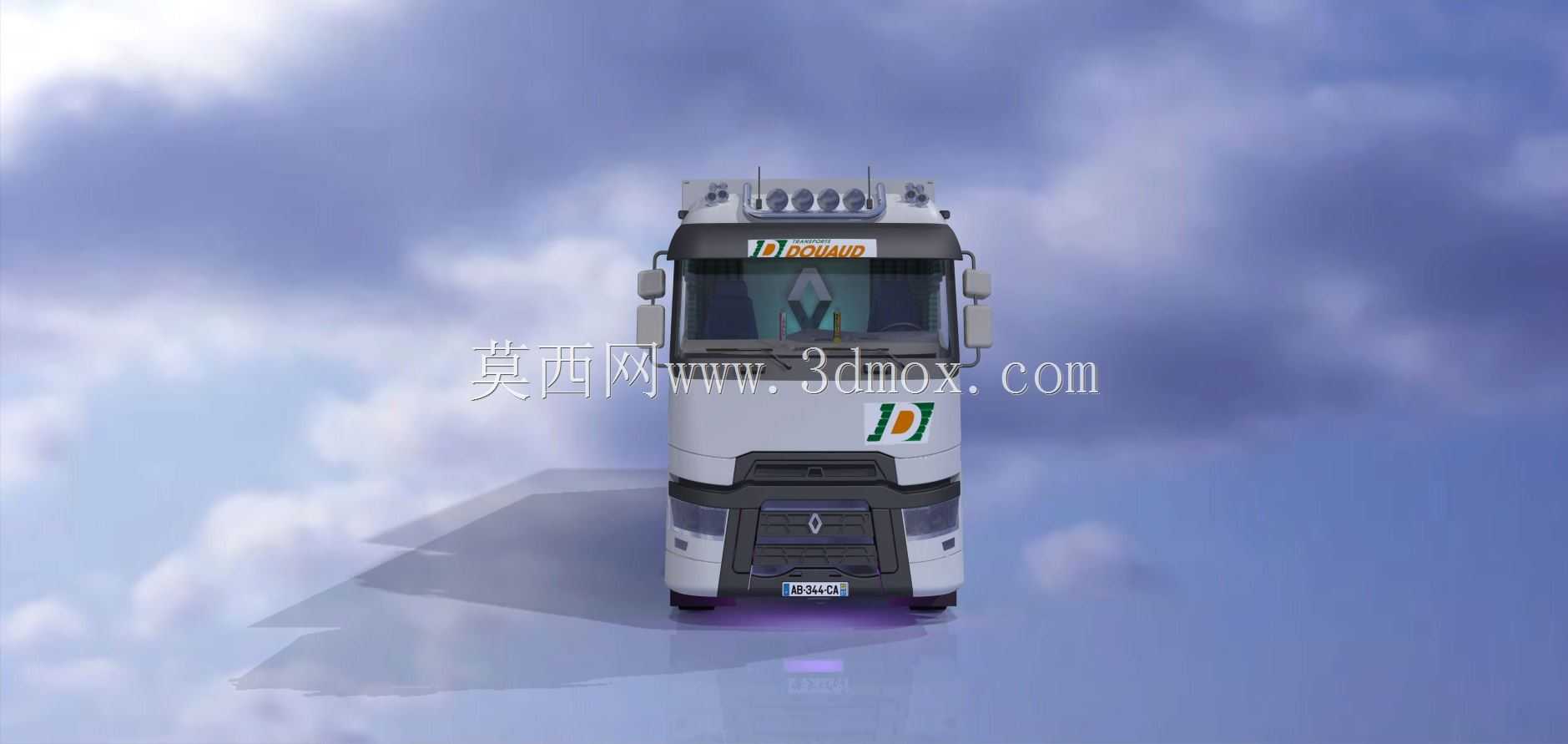

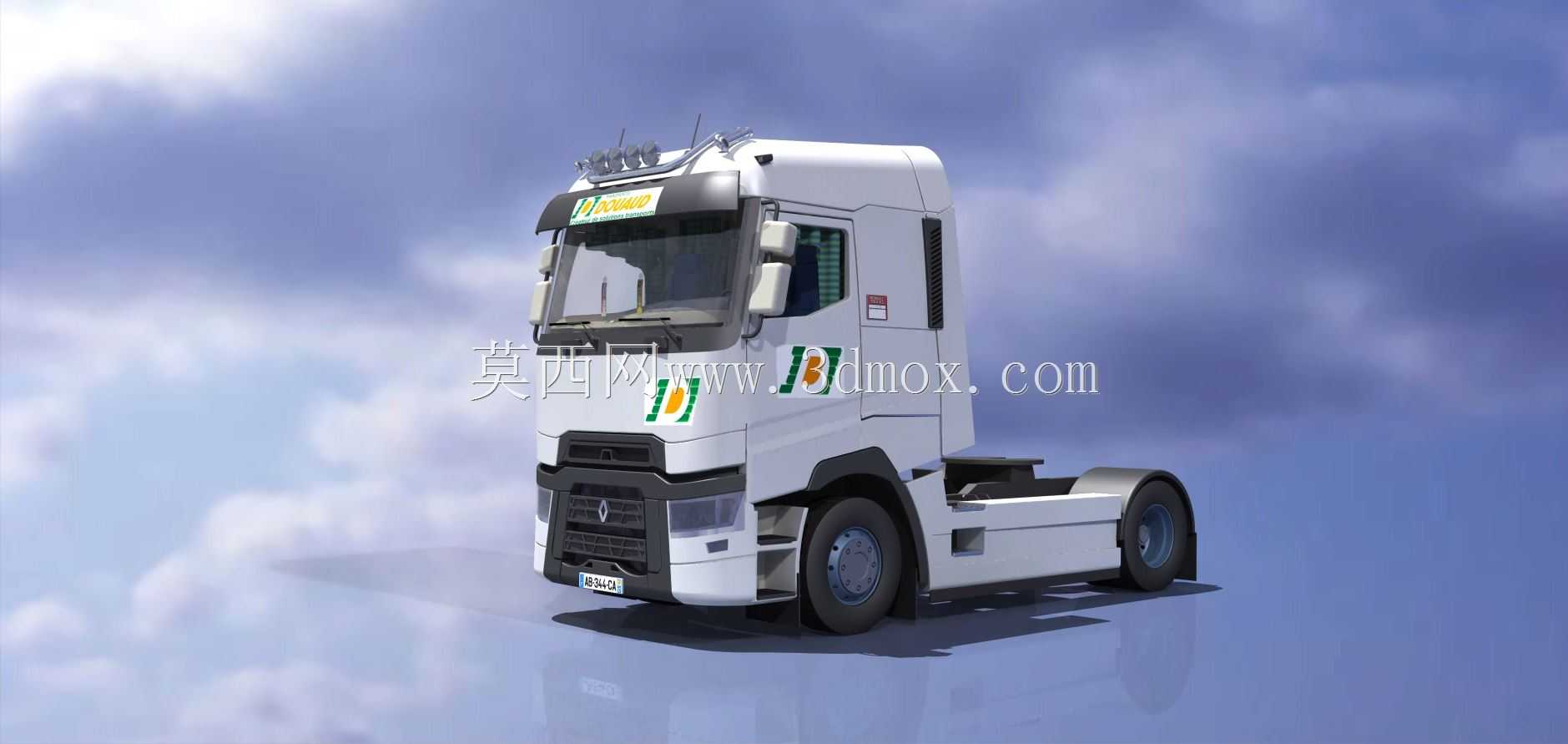

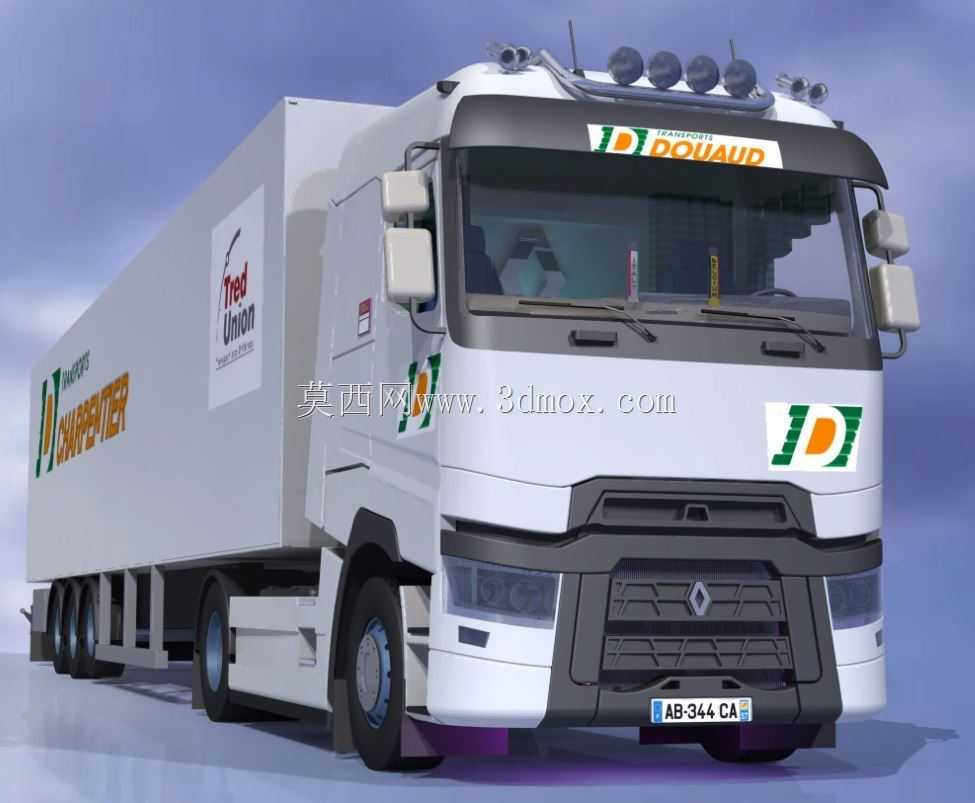

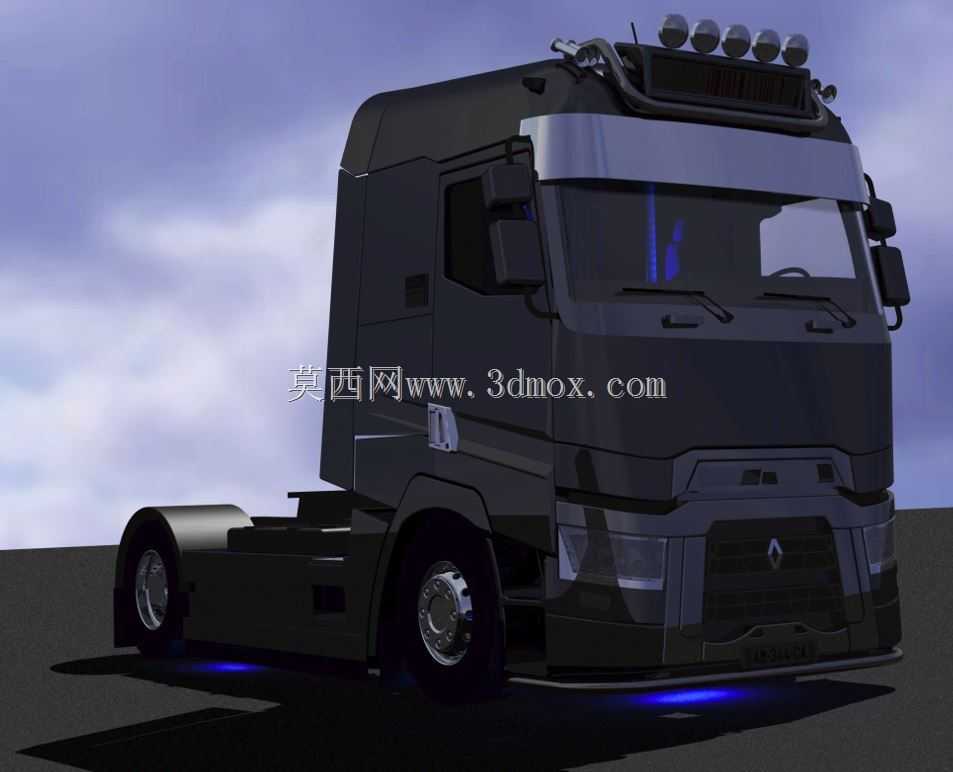

本次呈现的雷诺T系列重型拖挂卡车三维结构，针对干线长途公路货运场景开发，适配零担运输、冷链配送、快消品干线调拨等多类公路物流作业需求，可满足总质量40吨级的公路货运载荷要求，覆盖国内及欧洲主流干线公路的通行限界要求。整车采用高顶双卧驾驶室布局，驾驶室本体采用笼式钢结构设计，前脸区域集成了主动进气格栅、分体式组合大灯、宽体防滑蹬车踏板，车顶预留了示廓灯、气喇叭、卫星定位天线的安装点位，前挡风玻璃采用大倾角曲面设计，兼顾高速行驶的风阻控制与驾驶视野需求，两侧外摆式后视镜采用多镜片组布局，覆盖主视区、广角补盲、下视补盲全视野范围，减少驾驶过程中的视觉盲区。

动力舱部分匹配雷诺专属的13L排量柴油动力单元，采用后置冷却模块布局，散热器、中冷器、空调冷凝器采用叠层安装结构，预留了足够的维修拆装间隙，前悬采用少片簧配液压减震器的结构，转向系统采用循环球式液压助力结构，转向轮最大转角满足12米转弯半径的场地通行要求，适配物流园、货场等狭窄区域的转向掉头需求。底盘部分采用双层纵梁结构，纵梁截面高度根据载荷分布做变截面优化，前窄后宽的梁体布局兼顾了转向空间与后部承载刚度，车架两侧预留了燃油箱、尿素箱、蓄电池组、储气筒、尾气后处理装置的安装位，各附件安装点均采用标准化孔位设计，可适配不同容积的油箱配置，满足长续航运输的燃油携带需求。

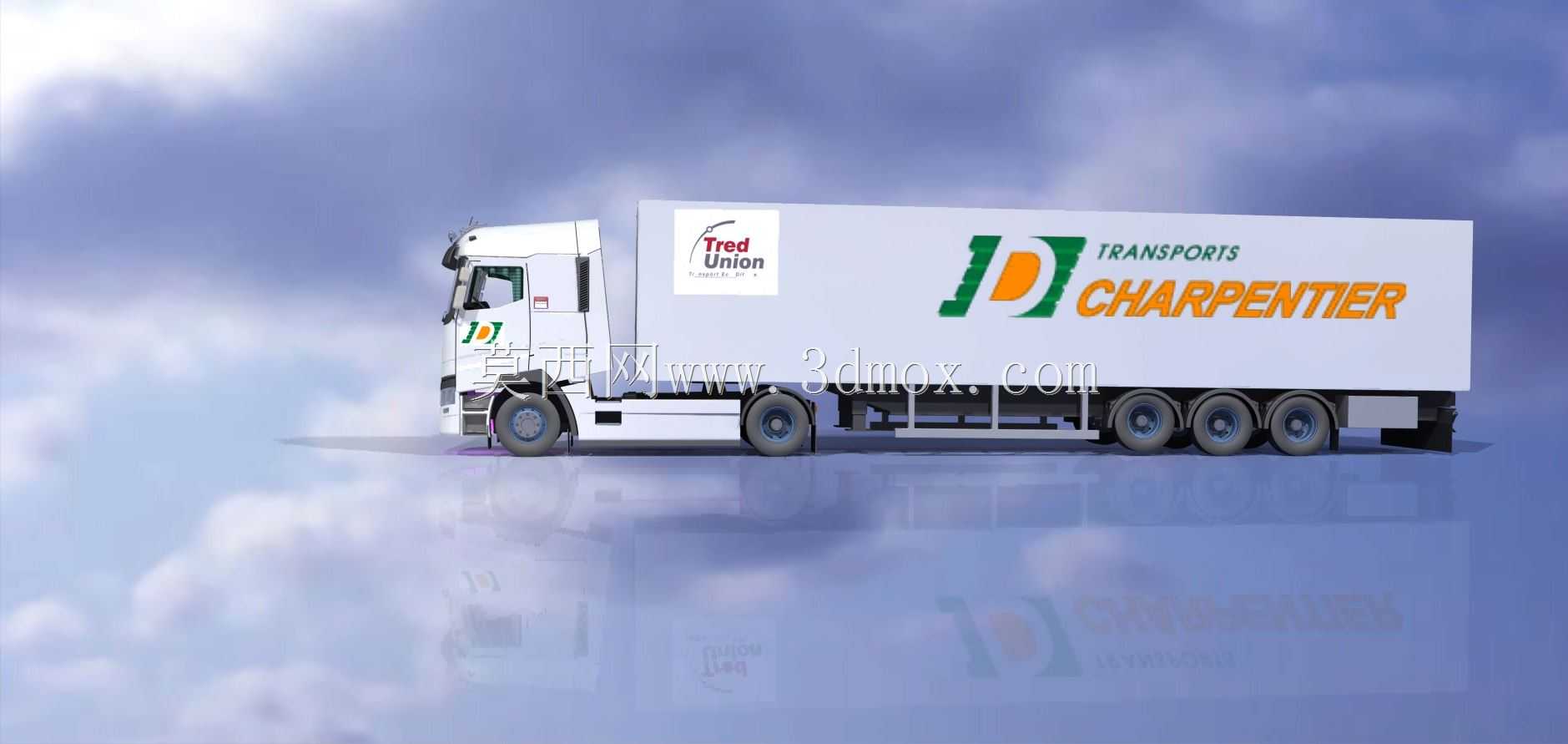

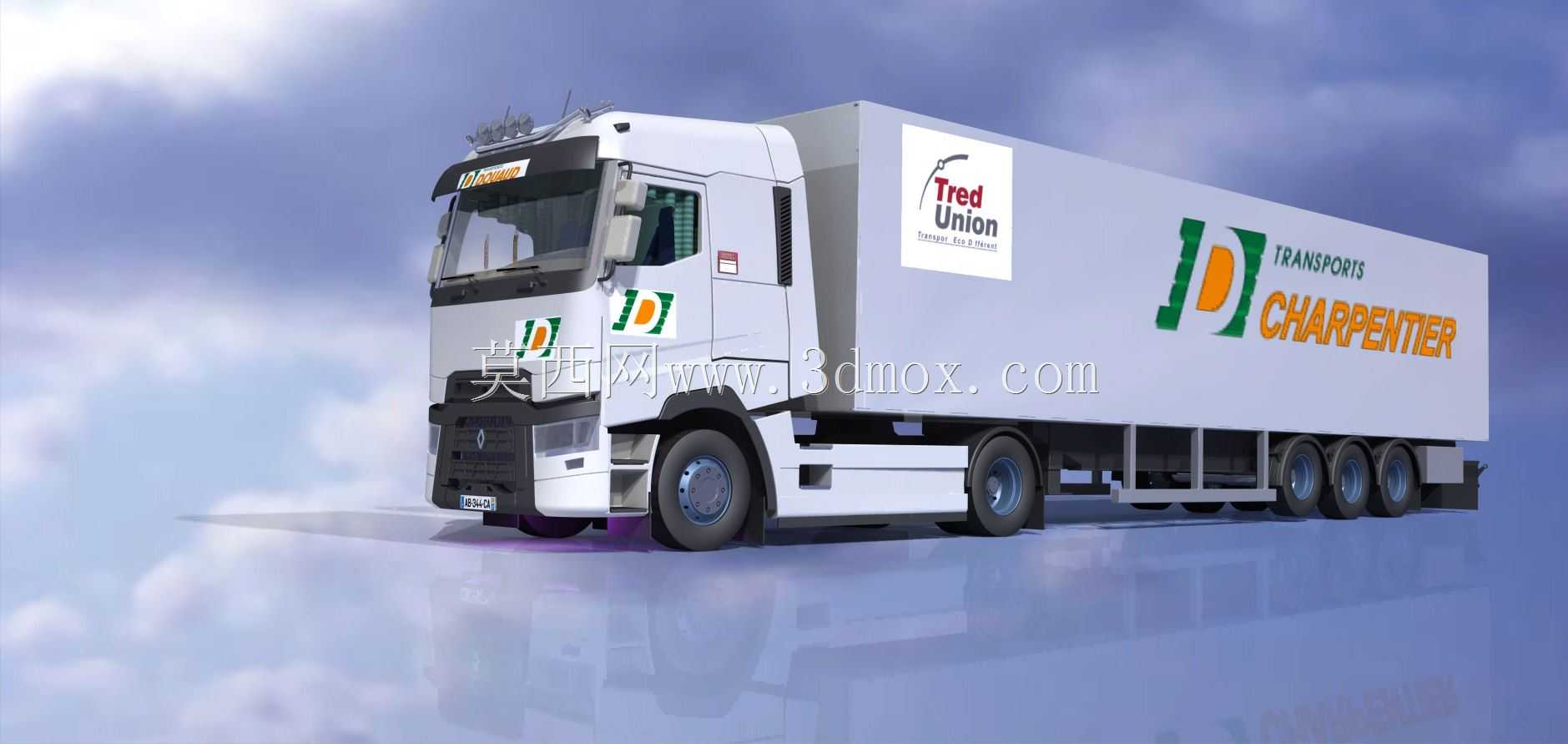

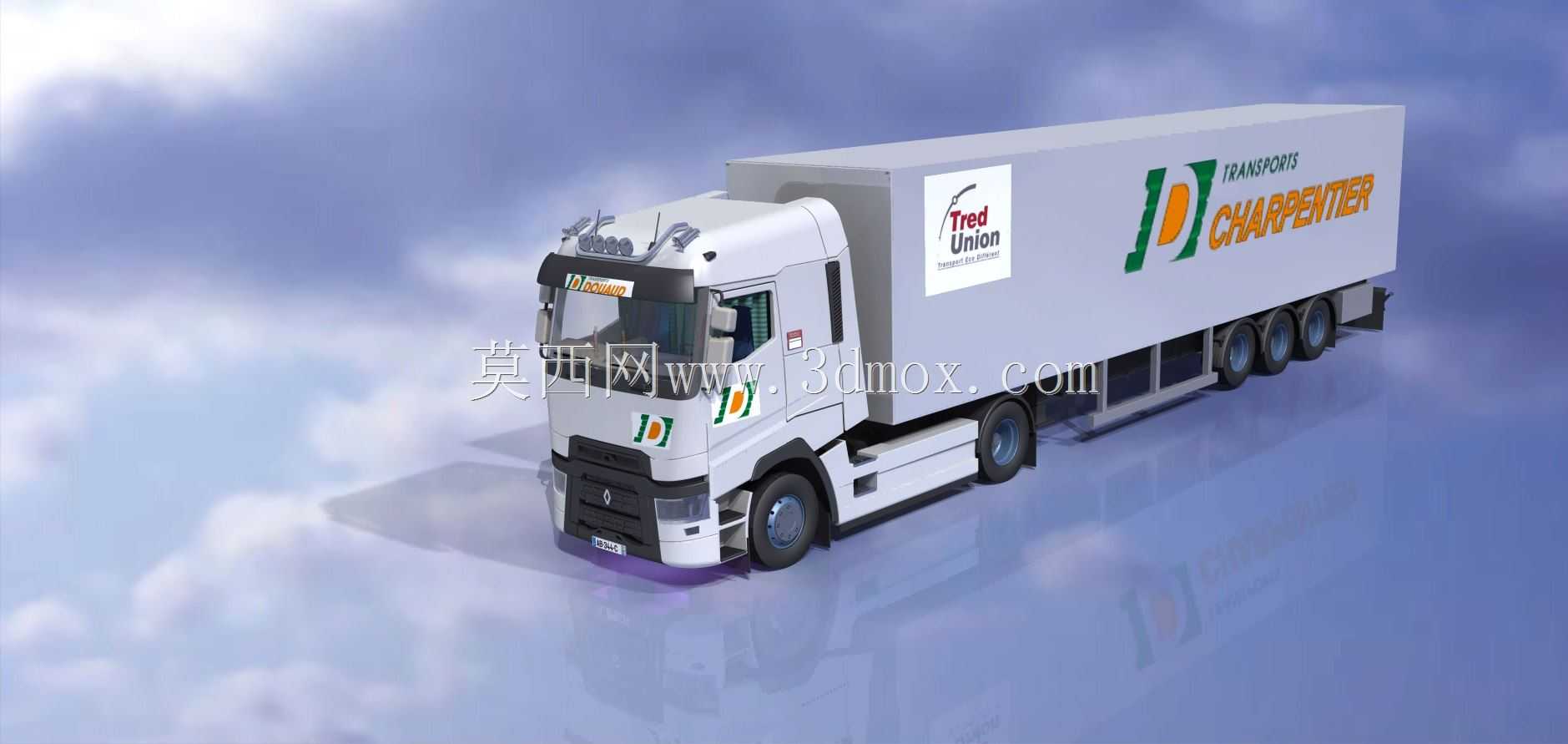

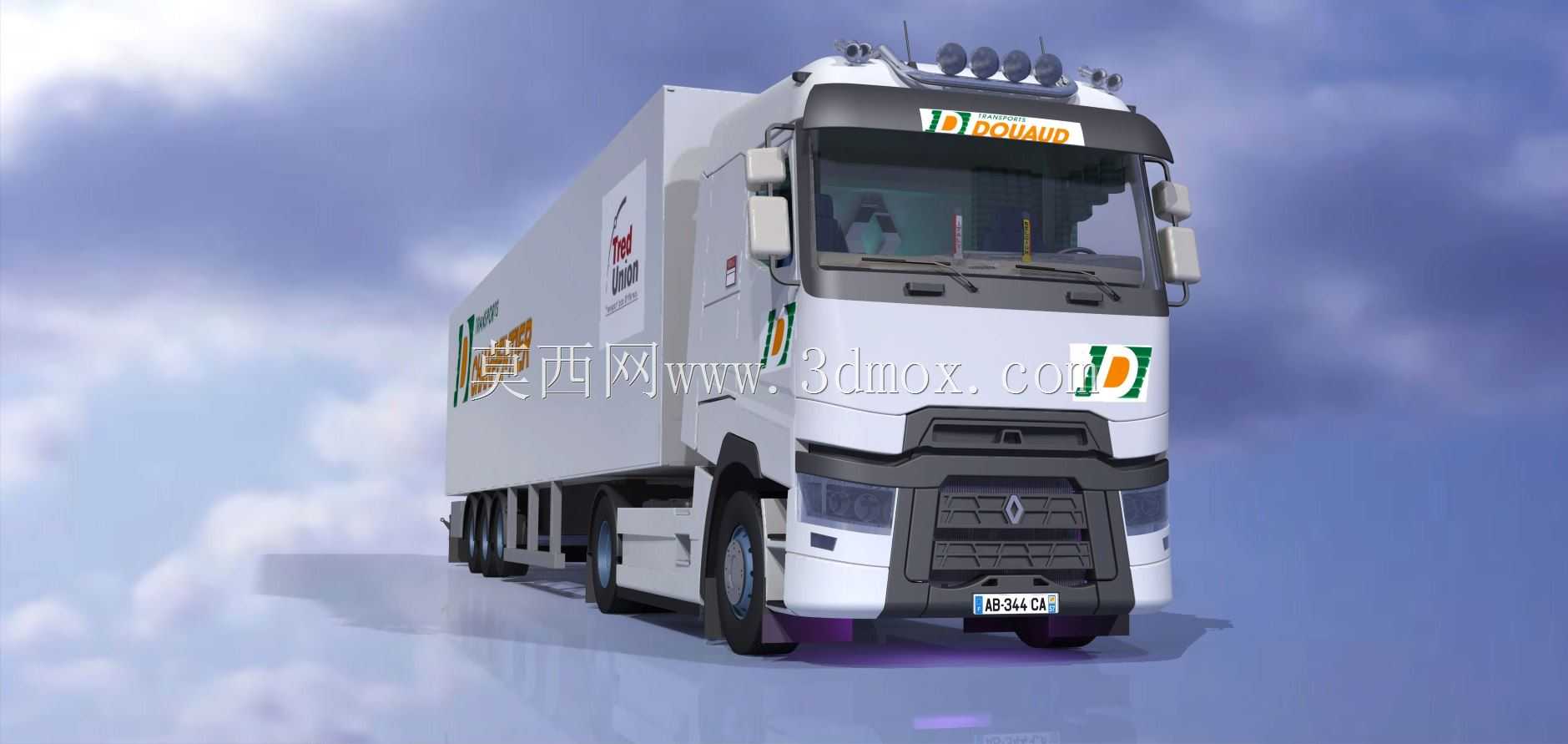

挂接部分采用50号标准牵引销结构，牵引座高度符合公路货运挂接通用标准，可适配主流栏板挂、厢式挂、冷藏挂、集装箱骨架挂等多类挂车结构，电气与气路接口采用国际通用的多芯连接器与快插气接头，无需额外改装即可完成与标准挂车的对接。后部挂车采用三轴空气悬架布局，车桥配盘式制动结构，ABS/EBS制动阀组集成在车架中部位置，制动管路采用双回路布局，确保单回路故障时仍有足够的制动能力，厢体部分采用复合板蒙皮结构，侧部预留了广告标识粘贴的平整区域，厢体后门采用双开密封结构，门框周边安装三元乙丙密封胶条，满足防尘防雨的运输要求，厢体内部可根据货运需求加装货架、温控单元、绑货导轨等附件。

建模过程中严格遵循实车的安装边界要求，驾驶室翻转角度预留了55度的维修空间，可完全露出动力舱全部维修点位，各覆盖件之间的分缝间隙控制在4mm均匀公差范围内，车门开启角度达到90度，方便人员上下与驾驶室内部部件检修，底盘各管线的走向均按照实车的固定卡扣点位布置，避免管线与运动部件发生干涉，轮胎与轮眉之间的跳动间隙预留了120mm的缓冲空间，满足重载状态下悬架跳动、轮胎变形的空间需求，不会出现运动干涉问题。整车外宽控制在2.55米以内，整车高度（含车顶附件）控制在3.98米以内，完全满足高速公路、普通国省道的限宽限高通行要求，轴距与轴荷分配符合公路货运车辆的超限检测标准，可合法合规上路运营。

从结构设计角度看，该车型的模块化设计程度较高，驾驶室、底盘、挂接模块均可根据不同的运输场景做适配调整，比如短途倒运场景可更换为平顶驾驶室，工程物料运输场景可更换为工程版保险杠与高位进气道，冷链运输场景可在底盘预留制冷机组的安装支架与取力接口。建模时对所有运动部件均做了运动副约束，可直观演示驾驶室翻转、车门开启、转向轮转动、悬架跳动等动作，方便结构设计人员核查各部件的运动间隙，也可用于物流企业的车辆选型展示、驾驶员培训的教具使用，还可作为商用车改装设计的基础参考模型，减少前期逆向建模的工作量。
