符合IBC标准的铁路立交桥防护栏三维设计

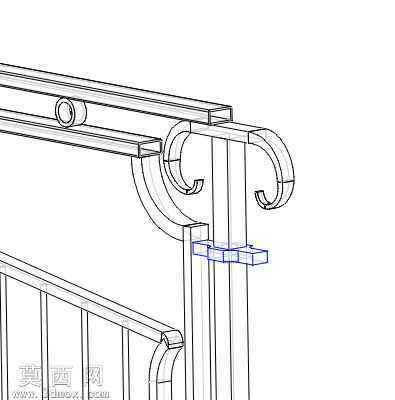

本作品为铁路立交桥配套防护栏三维建模成果，建模过程严格遵循IBC护栏相关规范要求，依托三维参数化建模逻辑完成全结构搭建。建模初期先梳理防护栏的受力逻辑与安装场景，针对铁路立交桥临边防护的安全需求，确定整体框架的尺寸比例，将横向扶手、竖向立柱、端部装饰弯件、底部安装固定座拆分为独立建模单元，逐一完成特征绘制。横向扶手采用双层平行矩形截面杆件设计，建模时通过拉伸特征生成基础杆体，在扶手衔接位置预留圆形嵌合结构，保证多段扶手拼接时的同轴度与结构强度，同时对杆件边缘做微小圆角处理，模拟实际金属构件的钝化工艺，避免尖锐棱角带来的安全隐患。端部装饰弯件是本模型的造型亮点，采用扫掠特征完成曲面成型，先绘制多段顺滑过渡的曲率路径，匹配对应截面轮廓沿路径扫掠生成弯弧造型，弯件末端做卷边收头处理，既还原传统锻造护栏的装饰质感，也能消除端部锐边，兼顾美观性与安全性。竖向立柱采用等截面矩形杆结构，建模时严格控制立柱间距符合防护安全要求，在立柱与横向扶手的衔接位置，添加贴合式连接固定块，通过布尔运算完成构件间的装配契合，还原实际安装时的焊接或栓接结构逻辑；底部安装座采用带螺栓孔的平板结构，建模时精准预留固定孔位，匹配桥梁侧方的安装基面，保证模型可直接导出用于施工参考。材质设置上，整体构件赋予哑光锻铁材质，调整金属粗糙度与反射参数，模拟热锻金属构件的表面质感，对连接位置的焊缝特征做细微凹凸处理，提升模型的真实度。结构设计上充分考虑防护栏的抗冲击性能，所有构件衔接处均做加强处理，弯件部分通过连续曲率造型分散受力，避免应力集中，既满足铁路场景的高等级防护需求，也通过卷花弯饰的造型适配桥梁周边的景观要求，可直接用于铁路立交桥防护设施的方案展示、结构校验与施工参考。
