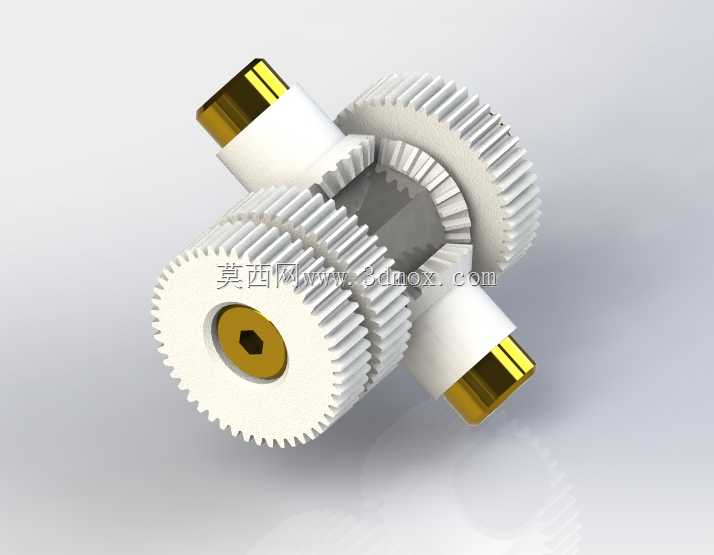

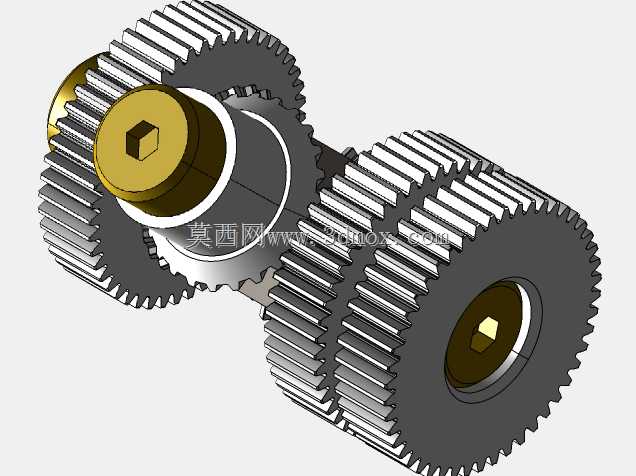

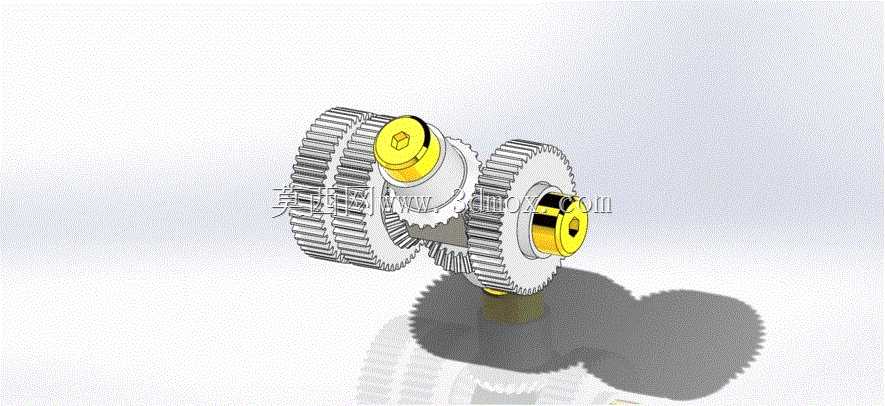

这套差速结构采用现成标准零件组合搭建,核心作用是在动力输入轴持续输出扭矩的工况下,允许两侧输出轴以不同转速旋转,常见于小型行走类设备、教学演示台架、低负载传动系统的动力分配环节,不需要定制特殊非标齿坯,所有啮合件都能从常规传动件供应商处直接采购,大幅缩短了从设计到实物装配的周期。从实际应用场景来看,这类小型差速结构适配的多是负载不超过百牛米的轻型传动场景,比如小型巡检机器人的行走轮系、教学用传动演示装置、非标自动化线体的差速输送段,不需要像乘用车辆差速器那样做高强度壳体强化与热处理,整体结构重量更轻,装配调整的门槛也更低。设计思路上完全围绕现有标准件的安装尺寸做适配,没有为了追求结构紧凑刻意压缩齿轮啮合的中心距,所有圆柱齿轮的模数统一选用1.5模,压力角采用通用的20度标准值,行星锥齿(差速轮)的啮合间隙可以通过两侧轴套的垫片厚度调整,不需要额外加工偏心调整结构,装配时只需要按照标准齿轮的侧隙要求控制在0.05-0.12mm区间,就能保证传动过程无卡滞、异响。外形尺寸方面,整套齿轮组的最大外缘由两侧从动圆柱齿轮的齿顶圆限定,总宽度不超过80mm,输入轴与两侧输出轴的轴径都采用标准6mm光轴规格,安装时只需要在对应安装板上加工同轴度0.02mm以内的轴承安装孔,搭配标准606zz深沟球轴承就能完成支撑,不需要设计定制的专用轴承座。安装边界上,输入轴的轴向定位依靠轴用卡簧完成,两侧输出轴的伸出长度可以根据实际安装需求调整,只要保证差速壳内部的行星齿轮轴不与两侧输出轴的端面发生干涉即可,整套结构没有复杂的异形曲面零件,所有配合面都是常规的圆柱面与端面,普通的车铣加工就能完成配套连接件的制作,甚至用3D打印制作安装支架也能满足低负载演示场景的使用需求。功能特性上,这套差速结构的动力传递路径清晰:输入轴带动主动齿轮转动,主动齿轮与差速壳外圈的大齿圈啮合,带动差速壳整体旋转,差速壳内部的行星齿轮轴随差速壳公转,当两侧输出轴负载一致时,行星齿轮不会发生自转,两侧输出轴随差速壳同速转动;当两侧输出轴存在转速差需求时,比如转弯场景下一侧行走轮需要转得更快,行星齿轮就会绕自身轴线自转,自动分配两侧轴的转速,同时保证两侧轴的扭矩之和始终等于输入轴传递到差速壳的总扭矩,不会出现单轮悬空时另一侧完全失去动力的问题,当然因为没有配备差速锁结构,这套结构并不适配需要强脱困能力的越野类设备,仅适用于平整路面行走的轻型设备或者教学演示场景。实际装配过程中需要注意,所有齿轮的啮合面要涂抹少量锂基润滑脂,不需要做封闭油浴润滑,因为整体负载低、转速不高,脂润滑完全能满足使用寿命要求,齿轮的固定方式采用轴端顶丝加平键的组合,既保证扭矩传递的可靠性,也方便后期拆卸更换磨损的零件,不需要做过盈压装,对装配工具的要求很低,普通内六角扳手就能完成整机组装。从结构优化的角度看,如果需要提升这套结构的负载能力,只需要将现有塑料材质的标准齿轮替换为同模数的45号钢调质齿轮,对应的轴类零件换成40Cr调质件,就能将承载能力提升3-5倍,安装尺寸完全不需要改动,具备很强的场景适配扩展性。
