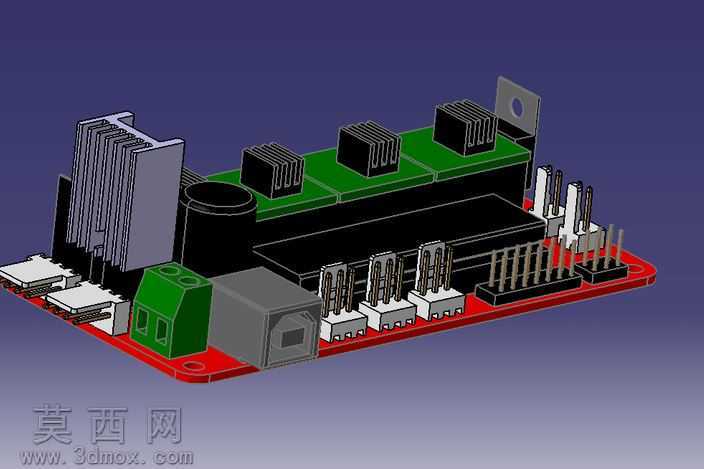

本作品是面向低成本一体化电子解决方案与数控设备打造的控制板三维建模成果,建模过程依托专业三维设计软件完成全流程搭建,首先从核心功能布局出发,梳理控制板的硬件排布逻辑:红色PCB基板作为整个硬件的承载基底,建模时精准还原基板的安装孔位、边缘倒角与走线区域的分层结构,确保基板的尺寸公差符合实际硬件生产的装配要求。板上集成的各类功能模块均做了精细化建模:左侧的大块散热结构采用铝合金材质质感渲染,还原散热鳍片的平行排布结构与表面磨砂金属质感,鳍片的间距、厚度均参考实际散热件参数设置,保证结构合理性;绿色的驱动模块区域,精准还原四个驱动芯片上方的黑色散热块,散热块的卡扣结构、与下方芯片的贴合间隙都做了写实还原,绿色阻焊层的PCB区域做了哑光质感处理,表面的丝印标识区域预留出对应位置,还原真实电路板的视觉特征。板上的接口部分做了全细节还原:直流电源接口的金属内芯、塑料外壳的卡扣结构,接线端子的针脚排布、塑料基座的卡槽结构,插针排针的金属针脚光泽、塑料底座的哑光质感,还有板载电容、电解元件的圆柱结构、顶部的防爆纹细节都逐一还原,不同材质的区分通过渲染参数调整实现:金属部件调整反射率与粗糙度模拟真实金属光泽,塑料部件调整漫反射参数还原工程塑料的哑光质感,PCB基板区分阻焊层、丝印层、焊盘层的不同材质表现。设计思路上围绕一体化集成的核心需求,将电源输入、驱动输出、信号接口、散热结构全部整合在单块基板上,减少外接连线的复杂度,适配数控设备尤其是小型桌面级数控装置的紧凑安装需求,建模过程中反复核对各元件的装配间隙,确保元件之间不存在干涉问题,散热结构的位置对应核心发热元件,保证散热路径的合理性,接口位置排布在板边便于外部接线,整体结构紧凑规整,既还原了真实硬件的外观特征,也通过精准的结构建模为后续的结构验证、装配模拟提供可靠的三维模型基础,渲染阶段采用渐变深色背景突出控制板本身的结构细节,通过多角度布光展现不同材质的质感差异,让整个模型的视觉呈现贴近实物拍摄效果,清晰展现各部分的结构特征与布局逻辑。
