乐高积木拼装履带式推土机结构设计

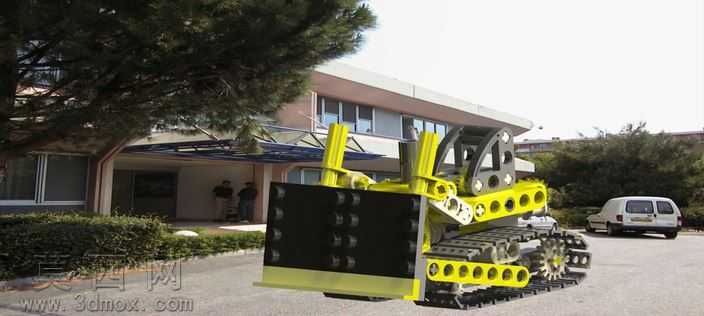

本作品为基于积木组件搭建的履带式推土机三维设计方案，整体建模过程围绕机械运动逻辑展开，完整还原了积木拼装类工程机械的结构特性与运动属性。建模阶段首先梳理推土机的功能模块划分，将整机拆分为行走机构、推铲作业机构、机身支撑框架三大核心部分，针对履带行走模块，逐一对履带节、驱动轮、导向轮、承重轮进行独立建模，精准还原积木零件的拼接卡扣结构，确保每一处连接位的尺寸匹配实际积木拼接公差，保证虚拟装配后履带可沿轮系顺畅完成回转运动，模拟真实履带设备的行走传动逻辑。推铲作业机构部分，重点设计了推铲与机身的铰接转动结构，通过模拟点在曲线上的运动约束，还原推铲升降、角度调整的运动学特性，推铲面板采用积木块拼接的阵列式结构设计，既还原积木拼装的视觉特征，也保证推铲结构的力学合理性，建模过程中对推铲与举升臂的连接位做了适配处理，确保转动副的运动范围符合真实推土机的作业行程。机身框架部分按照积木模块化拼装的思路，将整体结构拆分为多个独立的积木组件单元，每个单元的建模都严格遵循积木零件的拼接规则，预留标准的拼接卡扣位，从底层支撑结构到上部的安装位都做了分层设计，累计完成一百三十七个独立零件的建模与虚拟装配，其中产品主体部分包含一百一十三个独立组件，运动传动相关结构包含二十四个独立组件，各组件之间的装配关系完全匹配真实积木的拼接逻辑。材质与渲染阶段，针对不同功能的积木零件匹配对应的材质属性，履带结构采用深黑色哑光工程塑料材质，推铲主体采用黑黄配色的硬质塑料材质，机身结构件采用亮黄色的积木塑料材质，金属质感的连接轴件采用浅灰色金属材质，渲染时还原户外自然光环境下的材质反光特性，让整体模型既保留积木玩具的质感，也能清晰展现工程机械的结构特征。设计过程中重点验证了整机的运动学合理性，通过添加转动约束、点线耦合约束，模拟推土机行走、推铲作业的全流程运动状态，确保各运动部件之间无干涉，运动行程符合设计预期，完整展现了积木拼装类机械模型从结构拆分、零件建模、虚拟装配到运动仿真的全流程设计思路，既体现了积木拼装的趣味性，也精准还原了履带式推土机的核心机械结构原理。
