M4规格内六角圆柱头紧固螺钉结构设计

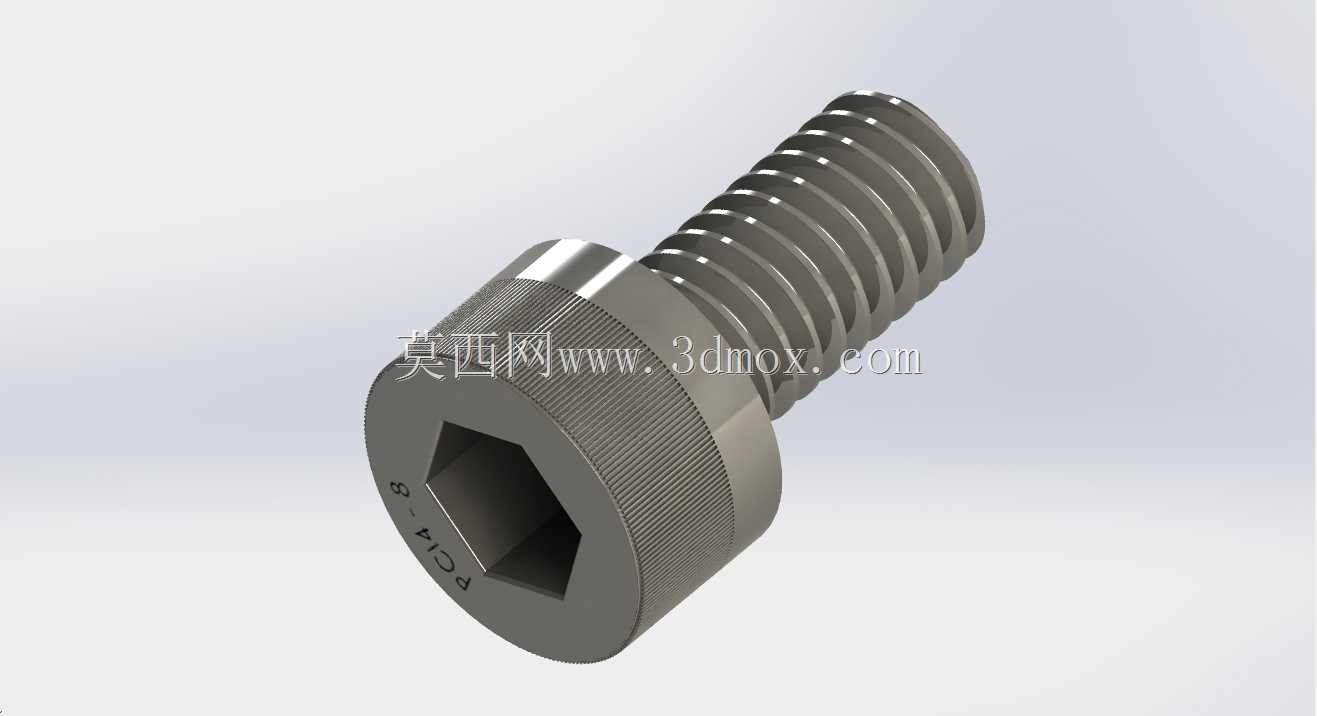

在各类机电设备、工装夹具、精密仪器的装配环节，螺纹紧固件始终是连接结构中应用最广泛的基础元件，其中内六角螺钉凭借头部紧凑、可沉头安装的特性，在安装空间受限、外观平整度要求高的连接场景中占据了极高的使用比例。这款M4规格的内六角螺钉，针对小空间紧固场景做了结构优化，适配板厚8mm以内的沉孔安装需求，在消费电子外壳、小型自动化模组、3D打印机框架、精密检测治具这类对安装空间有严格限制的设备中，能够实现无凸起的平整连接效果，避免外六角螺钉头部占用额外操作空间、十字槽螺钉易滑牙的常见问题。从结构设计逻辑来看，这款螺钉的头部采用标准内六角驱动槽设计，槽深与对边尺寸严格匹配对应规格的内六角扳手，确保拧紧过程中扳手与槽壁的接触面积足够，不会因为应力集中导致槽口变形拧花，相比同规格的十字槽螺钉，能够承受更大的拧紧扭矩，适合需要一定预紧力的刚性连接场景。头部的倒角设计做了优化，既能够在安装时顺利导入沉孔，也避免了锐边在装配过程中划伤操作人员或工件表面，头部下端的支撑面做了平面度控制，确保拧紧后螺钉头部与工件沉孔端面完全贴合，不会出现偏斜导致的预紧力分布不均问题。螺纹部分采用普通公制粗牙设计，螺距适配M4规格的标准内螺纹，螺纹大径、中径的公差控制在通用紧固级精度范围内，既能够保证与各类预制内螺纹、自攻底孔的适配性，也不会因为精度过高提升不必要的加工成本，螺纹末端的倒角设计能够顺利导入螺纹孔，避免安装时出现错牙、刮伤内螺纹的问题，即使在盲孔安装场景下，也能顺利拧入到位。从安装边界来看，这款螺钉的有效螺纹长度适配14mm以内的总连接厚度，当被连接件总厚度在4-12mm区间时，能够保证足够的螺纹啮合长度，实现可靠的紧固效果，对应的沉孔安装尺寸需要预留直径6.8-7mm、深度4mm左右的沉头空间，确保螺钉头部完全沉入工件表面以下，不会突出影响外观或其他部件的运动轨迹。在实际选型应用中，这类螺钉常被用于小型设备的钣金外壳连接、非金属板材与金属框架的连接、电子元器件的安装固定等场景，相比盘头螺钉，其沉头安装的特性能够让设备外表面保持平整，减少积尘、避免勾挂其他管线或部件；相比外六角螺钉，其所需的安装操作空间更小，只需要在内侧预留扳手的插入空间即可，适合布局紧凑的设备内部结构。设计这类标准紧固件的三维模型时，需要重点关注头部与螺杆的同轴度、内六角槽的对称度、螺纹牙型的准确性，这些参数直接影响后续装配时的干涉检查、运动仿真结果的可靠性，如果模型的尺寸偏差过大，在做整机装配仿真时很容易出现误判干涉、或者实际安装时无法装配的问题。同时，这类标准件的模型需要做合理的细节简化，比如螺纹部分如果采用全牙型建模会占用过多的系统资源，在大型装配体中调用时会拖慢软件运行速度，因此在保证关键安装尺寸准确的前提下，对非配合面的细节做适度简化，能够兼顾模型准确性与使用流畅度，方便结构设计人员在选型时直接调用，快速完成整机的装配布局。在不同的应用场景下，这类螺钉还可以根据实际需求搭配平垫、弹垫使用，当被连接件为软质材料比如铝型材、亚克力板、PCB板时，增加平垫能够增大接触面积，避免拧紧时螺钉头部压伤工件表面；在有振动、冲击的使用场景下，增加弹垫或者涂覆螺纹胶能够提升防松效果，避免设备运行过程中螺钉松动脱落。这款螺钉的结构设计完全遵循通用紧固件的使用习惯，没有特殊的非标结构，因此通用性极强，不需要定制特殊的安装工具，使用常规的公制内六角扳手即可完成装拆，后期维护更换也十分方便，不需要配备特殊工装，能够有效降低设备的装配与维护成本。
