户外便携混合酒精炉结构设计

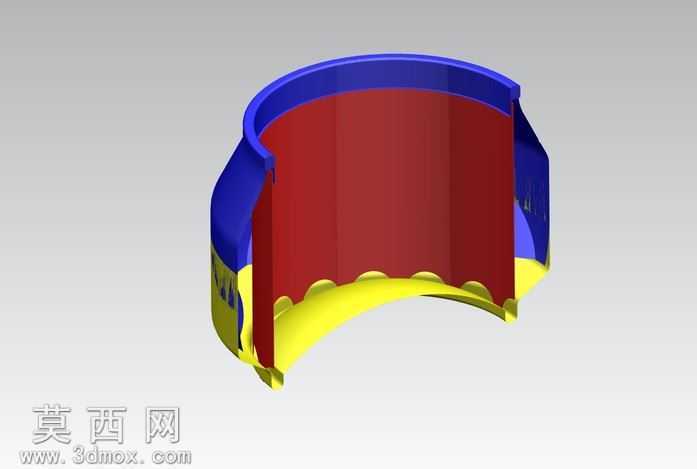

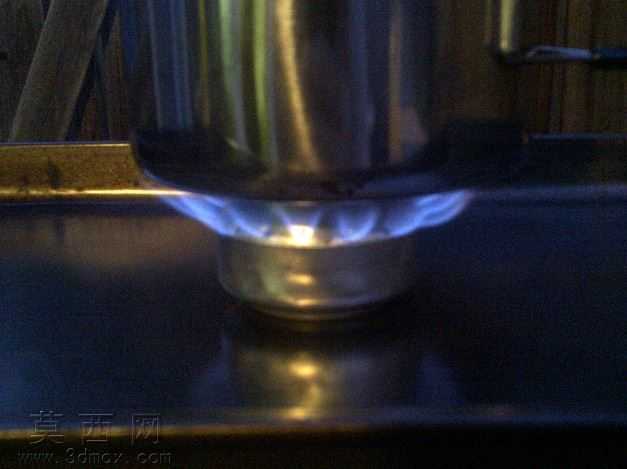

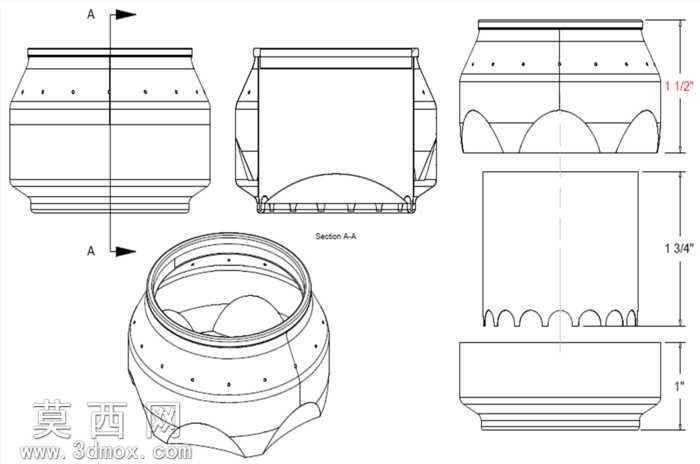

本作品为户外使用的自助背包客酒精炉三维建模设计，整体采用SolidWorks完成全参数化建模，通过回转体特征构建炉体基础轮廓，精准还原双层嵌套的炉身结构。建模过程中先绘制炉体的半截面草图，通过旋转凸台命令生成整体基体，再对炉壁的多组倾斜喷气孔进行圆周阵列排布，保证每个喷气孔的倾角、孔径参数完全一致，确保燃烧时蒸汽可沿预设角度喷出形成稳定火环。炉体顶部的承托凸缘做了圆角过渡处理，既避免应力集中也提升放置锅具时的贴合度，内壁的导流槽结构通过扫描切除特征完成，可引导汽化后的酒精蒸汽均匀流向各个喷孔。材质渲染阶段采用哑光磨砂金属材质，模拟轻量化铝合金炉身的质感，调整环境光遮蔽参数凸显炉壁小孔、内层挡火圈的结构细节，通过半透明材质模拟预燃阶段的蒸汽流动效果，直观呈现燃烧时的内部状态。设计思路围绕高海拔户外使用场景展开，中心加料孔可直接添加约2盎司酒精燃料，点燃后中心区域的火焰先加热炉体内壁，让炉腔内存留的酒精快速受热沸腾汽化，蒸汽在内壁与外层腔体的夹层中增压后，通过斜向喷气孔喷出，被中心火焰引燃后形成环绕式火环，可快速对放置在炉顶的锅具进行均匀加热，实测可在高海拔环境下快速煮沸少量饮用水。建模时特意对炉体的壁厚做了轻量化处理，在保证结构强度的前提下尽可能压缩整体重量，适配背包出行的负重需求，喷气孔的排布角度经过反复参数调整，避免火焰外溢造成的燃料浪费，内层的挡火结构可减少风力对燃烧状态的干扰，提升户外复杂环境下的燃烧稳定性。
