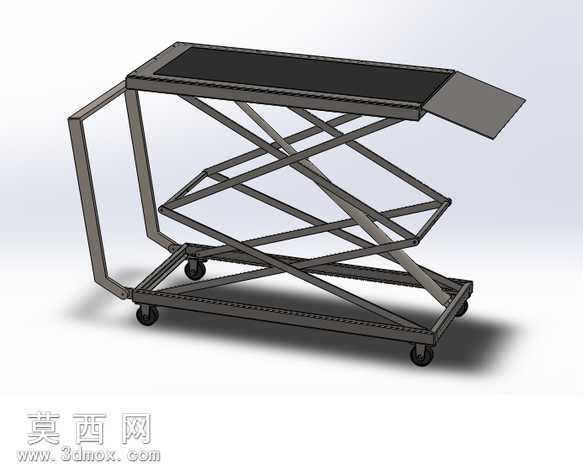

带延伸托板的剪叉式便携移动升降作业平台

本作品为剪叉结构的便携式移动升降作业平台三维模型，采用SolidWorks完成全参数化建模，所有零件均按实际加工工艺的尺寸规范绘制，装配关系完全遵循机械设计的运动约束逻辑，可直接用于运动仿真验证与工程出图参考。建模过程中首先搭建底部带脚轮的承载底架，底架采用矩形钢管焊接框架结构，预留剪叉臂的铰接安装位与推手的连接位，四个角点配置万向带刹脚轮，兼顾移动灵活性与作业时的固定稳定性；剪叉臂组采用多组交叉铰接的矩形钢构件设计，铰接轴位置做同轴度约束，保证升降过程中剪叉结构的运动顺滑无卡滞，剪叉臂之间设置横向加强筋，提升整体结构的抗扭与承重能力，避免负载状态下出现结构形变。顶部承载平台采用防滑平板设计，平台边缘做圆角包边处理，前端设置可翻折的延伸托板，托板与主平台采用铰接连接，可根据作业需求展开拓展承载面积，或翻折收起缩小设备整体收纳尺寸；侧部推手采用弯管一体成型设计，握持位置做圆弧过渡处理，符合人工推行的人机工程学要求。材质渲染阶段，金属框架部分赋予哑光深灰金属漆材质，还原钢制构件喷塑处理的真实质感，顶部平台赋予黑色防滑橡胶垫材质，脚轮赋予黑色硬橡胶与金属轮毂的组合材质，整体渲染效果写实，清晰呈现各部件的结构层次与装配关系。设计思路围绕便携移动、小空间作业的核心需求，整体结构紧凑，收起状态下高度较低，可轻松推入狭窄的作业空间，剪叉升降的结构形式具备升降行程大、承载稳定性强的特点，可用于车间内轻型物料的转运升降、设备检修的临时作业支撑、仓储场景下的小件货物取放等场景，模型完整还原了设备的所有结构细节，铰接处的间隙、脚轮的安装结构、推手的弯折弧度均做了精细化处理，无结构干涉问题，可直接用于方案展示、结构优化参考以及相关非标升降设备的设计原型使用。
