三脚架式加特林转管机枪三维建模作品

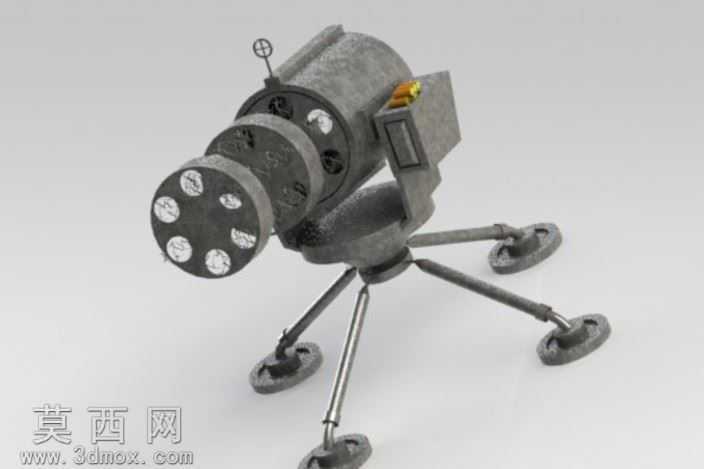

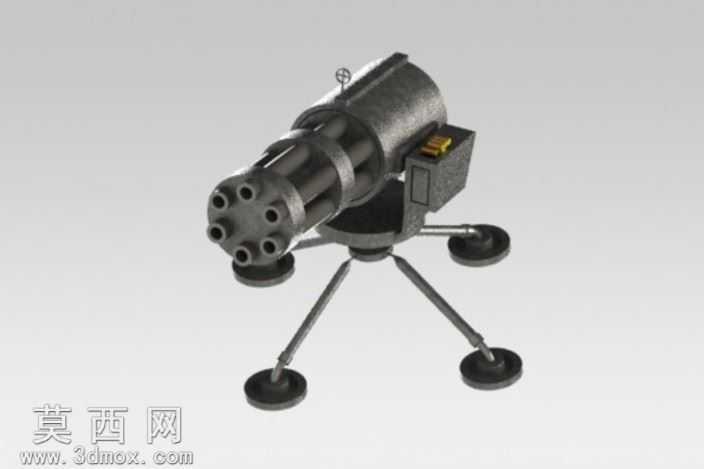

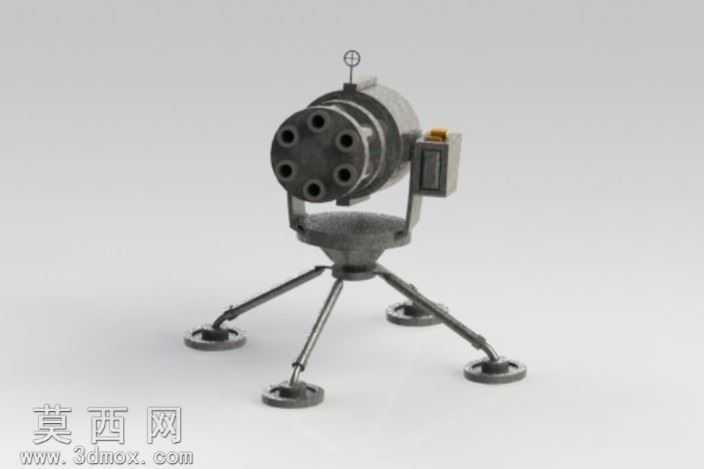

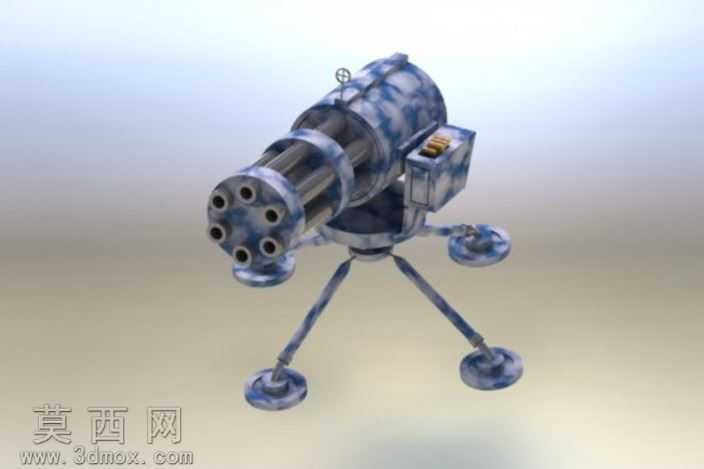

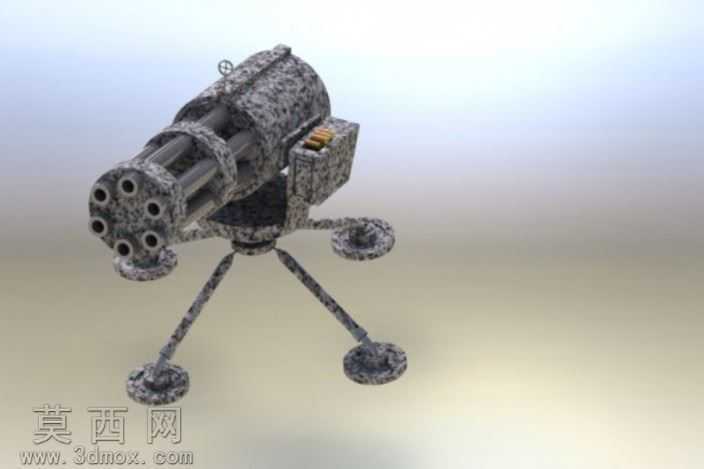

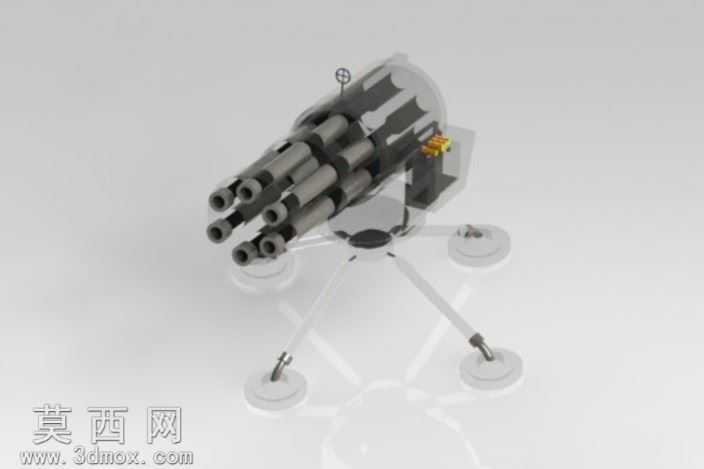

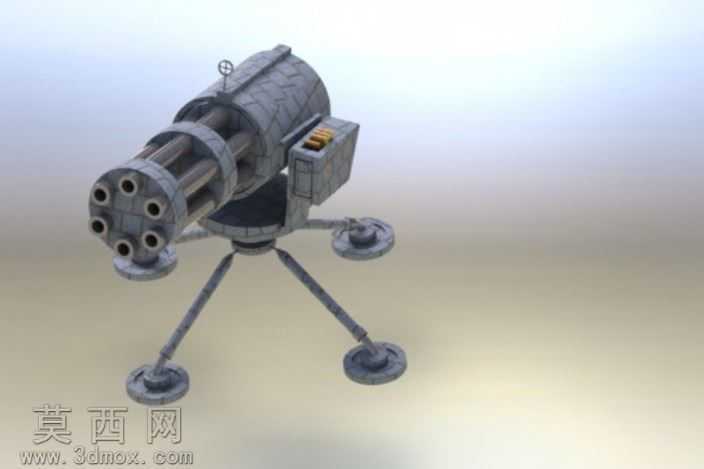

本作品为加特林转管机枪的三维建模成果，建模过程以SolidWorks为核心工具，遵循从整体轮廓到局部细节的递进式设计逻辑，首先通过参考实物比例确定整体尺寸框架，先搭建转管枪管组、机匣主体、三脚架支撑结构三大核心模块的基础草绘，通过拉伸、旋转、扫描等基础特征命令完成主体结构的粗模搭建，确保各部件的装配关系符合真实枪械的结构逻辑。在细节建模阶段，针对六根转管枪管的同轴度做了精准约束，每根枪管的枪口倒角、膛口外形都通过扫描切除命令还原真实形态，机匣部分的供弹接口、瞄准具基座、电控模块外壳都通过凸台、切除、阵列命令逐步细化，还原出金属机匣的棱角与安装槽结构。三脚架部分采用可展开式支腿结构设计，每根支腿的长度比例、铰接位置、底部吸盘式支撑脚都做了参数化约束，支腿与机匣连接的旋转基座设置了合理的装配限位，还原真实支撑结构的可动逻辑。材质与渲染阶段，为枪管、机匣主体赋予哑光深灰色金属材质，调整材质的粗糙度、金属度参数模拟枪械表面的氧化处理质感，为电控模块的接线盒部分赋予磨砂工程塑料材质，三脚架支腿赋予半哑光金属材质，支撑脚的吸盘部分赋予黑色橡胶材质，通过材质区分强化各部件的功能属性。渲染时采用柔和的侧上方主光源搭配环境补光，避免金属表面出现过强的反光遮挡结构细节，同时添加轻微的环境闭塞效果，强化部件衔接处的阴影层次，让整体模型的立体感更加突出。设计过程中重点还原加特林机枪多管旋转的核心结构特征，对枪管组的环形排列布局做了等距阵列约束，确保每根枪管的间距、角度完全一致，机匣与枪管组的连接轴做了同轴度配合，为后续添加旋转动画预留了装配接口，整体模型在保证外观还原度的同时，兼顾了结构的合理性与可编辑性，可用于军事装备展示、三维教学演示等场景。
