挖泥船用后置式挖斗臂结构三维设计

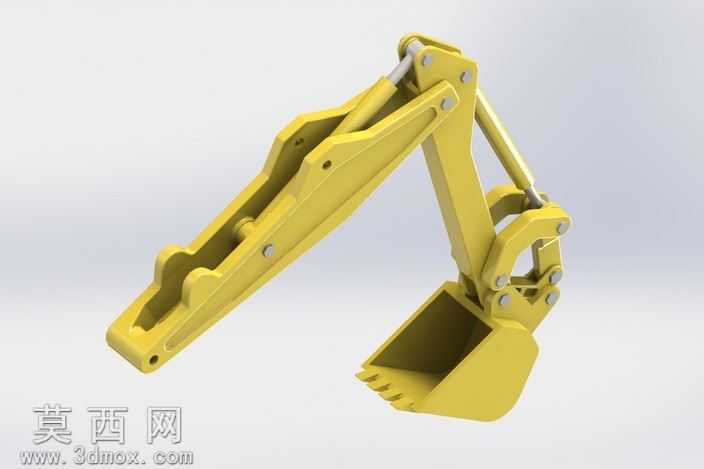

本作品为挖泥船配套的后置式挖泥斗臂总成三维建模成果，建模过程严格参照疏浚作业船舶的实际工况需求开展，整体采用自顶向下的设计思路完成结构搭建。建模阶段首先完成整体运动骨架的参数化定义，明确各铰接点位的相对位置、运动行程范围，确保斗臂收放、挖斗翻转的动作逻辑符合实际液压驱动设备的运动规律，避免后续装配出现运动干涉问题。模型完整还原了斗臂的多段铰接结构，包含主臂、副臂、挖斗主体、液压油缸安装座、铰接销轴等全部结构细节，每一处连接位的轴孔配合间隙、加强筋布置、安装法兰结构都按照实际机械加工的工艺要求进行建模，没有出现非必要的结构简化，能够直观呈现整套挖泥斗臂的装配关系。材质渲染阶段针对不同部件的实际用材进行区分设置：主体臂架结构采用工程设备常用的亮黄色防锈漆金属材质，还原漆面的哑光金属质感，铰接销轴、液压活塞杆部分采用抛光镀铬金属材质，呈现光亮的金属反光效果，挖斗的斗齿部分做了耐磨合金材质的区分，表面添加细微的使用磨损质感，液压油缸缸筒部分做了深色金属漆面处理，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果能够清晰区分不同功能部件，视觉上贴近真实工程设备的外观表现。结构设计上充分考虑挖泥作业的受力需求，在臂架的弯折受力点、挖斗与臂架的连接位置都设计了加厚的加强筋结构，铰接点位的耳板采用双层板加固设计，液压油缸的安装座预留了足够的螺栓安装空间，挖斗的斗唇位置设计了可拆卸更换的斗齿结构，斗体内腔做了顺滑的曲面过渡，能够减少挖取淤泥时的粘附阻力，整套结构的受力传递路径清晰，既满足作业强度要求，也兼顾了部件维护更换的便利性。建模过程中对所有活动部件做了运动配合约束，可直接用于后续的运动仿真验证，检查不同伸展角度下的结构干涉情况，也可用于船舶配套设备的方案展示、结构优化参考。
