苏格兰轭式旋转往复转换机构三维建模

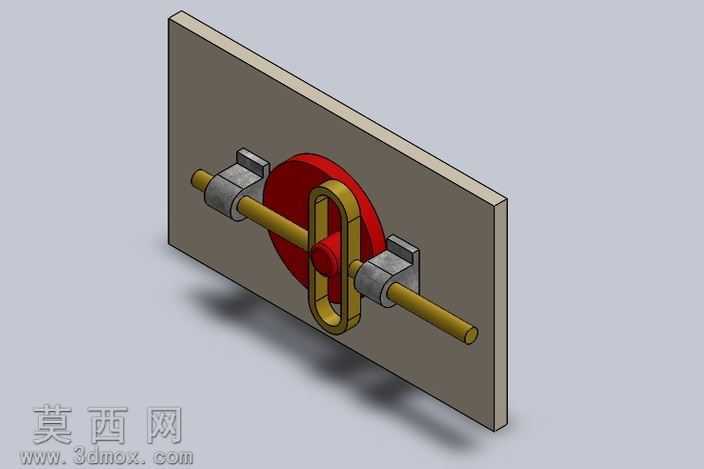

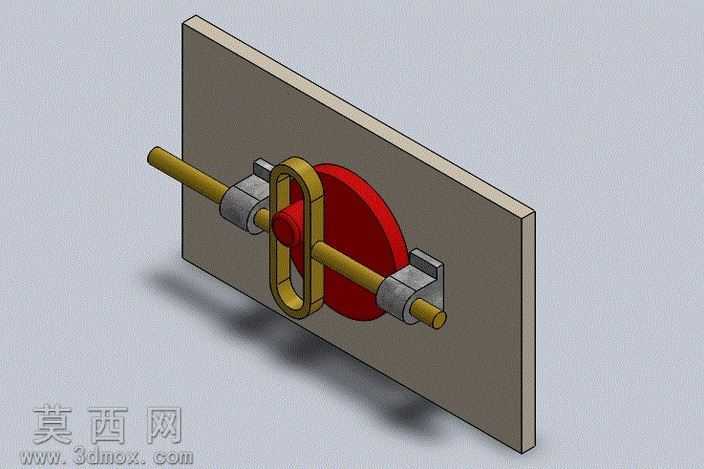

本作品为苏格兰轭机构的三维参数化建模成果，建模阶段以机构运动原理为核心逻辑，首先完成安装基板的基准定位，以基板正面为装配基准面，依次搭建滑动轴承支座、传动光轴、偏心圆盘、轭形滑块几大核心构件。建模过程中严格遵循机械设计的公差配合逻辑，传动光轴与滑动支座的配合段设置合理的间隙参数，保证轴件可顺畅完成周向旋转动作；偏心圆盘与光轴采用同轴约束，偏心距参数经过运动学仿真验证，可保证输出往复行程符合设计预期；轭形滑块的内槽宽度与偏心圆盘的外径做匹配设计，槽壁与圆盘外圆设置面接触约束，可将圆盘的圆周转动无卡顿转化为轭架的直线往复动作。材质与渲染阶段，安装基板采用哑光灰铸铁材质，表面添加细微的铸造纹理与磨砂质感，还原真实机座的厚重质感；传动光轴采用抛光黄铜材质，表面设置高反射金属光泽，突出轴类零件的加工光洁度；滑动支座采用镀锌钢材质，表面做亚光金属处理，区分不同构件的材质属性；偏心圆盘采用大红色哑光漆面材质，轭形滑块采用与光轴一致的黄铜材质，通过色彩与材质差异清晰区分运动构件与固定构件，方便观察运动传递路径。结构设计上，两个滑动支座对称布置在基板两侧，为传动光轴提供双点支撑，大幅降低长轴传动的挠度变形风险；偏心圆盘的偏心销与轭架槽的接触位置做圆角过渡处理，减少运动过程中的应力集中，提升机构运行的平顺性；轭架与输出端的传动杆采用一体化建模设计，保证运动输出的同轴度，避免额外连接带来的传动间隙。渲染阶段采用等轴测视角布光，主光源从机构左上方45度角投射，在基板表面投射出柔和的构件阴影，辅助光源从右下方补光，消除构件暗部的死黑区域，清晰展现每个零件的轮廓与装配关系，背景采用浅灰色纯色背景，突出机构本身的结构特征，无多余视觉干扰。
