单轮脚踏代步车概念结构三维设计

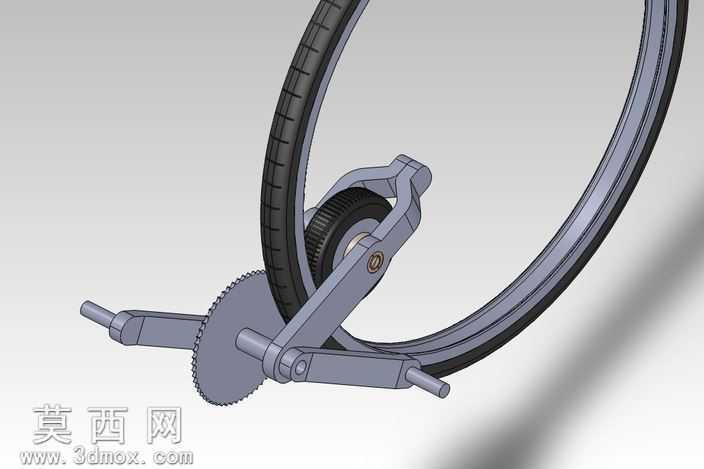

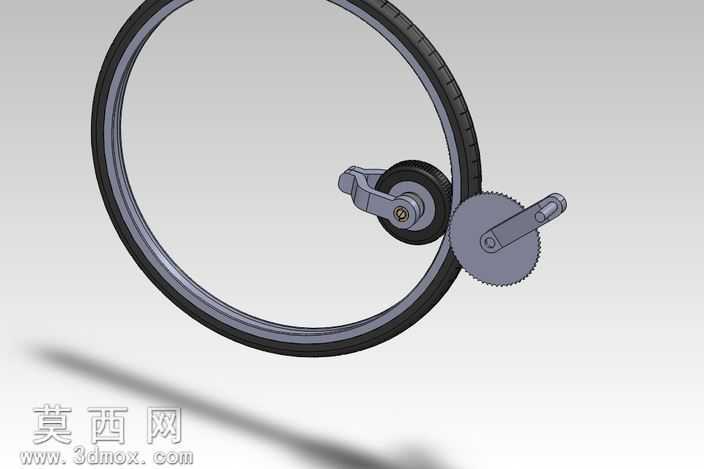

本作品为单轮脚踏代步载具的概念三维设计方案，整体采用SolidWorks完成全参数化建模，通过三维渲染呈现出清晰的结构装配关系与材质质感。建模过程中首先以大尺寸单轮作为核心承载主体，完成橡胶轮胎、金属轮辋的分层建模，轮胎表面还原了防滑胎纹细节，轮辋采用薄壁环形金属结构设计，保证整体轻量化的同时满足结构强度要求。传动部分采用齿轮啮合传动结构，建模时精准绘制了主动齿轮的齿形轮廓，通过装配约束实现齿轮与脚踏曲柄的同轴联动，中间设置小直径导向轮贴合轮胎内壁，将脚踏输入的扭矩通过齿轮传动传递至轮体，实现驱动功能。脚踏部分采用对称式曲柄结构，两端设置圆柱状脚踏握位，通过铰接结构与主传动支架连接，支架采用弯折式金属臂结构，建模时对臂体的弯折角度、铰接孔位做了精准定位，保证各运动部件无干涉。材质渲染阶段，轮胎部分赋予哑光黑色橡胶材质，还原橡胶的磨砂质感与低反光特性；所有金属结构件分别赋予不同质感的金属材质，齿轮、铰接轴部分采用亮面镀铬金属材质，突出机加工零件的光洁质感，支架、轮辋部分采用哑光银灰色铝合金材质，区分不同部件的材质属性，整体渲染采用柔和的影棚光源，清晰展现各部件的轮廓与装配层次。设计思路来源于网络创意概念草图，作为校园项目的概念验证模型，整体结构做了简化处理，重点还原核心传动逻辑与骑行姿态结构，未加入复杂的转向、制动细节，为后续完善为可实际使用的独轮代步车提供基础结构参考，模型装配关系完整，可直接用于结构验证、创意展示与后续优化迭代。
