巴哈风格越野拉力赛事钢管赛车结构设计

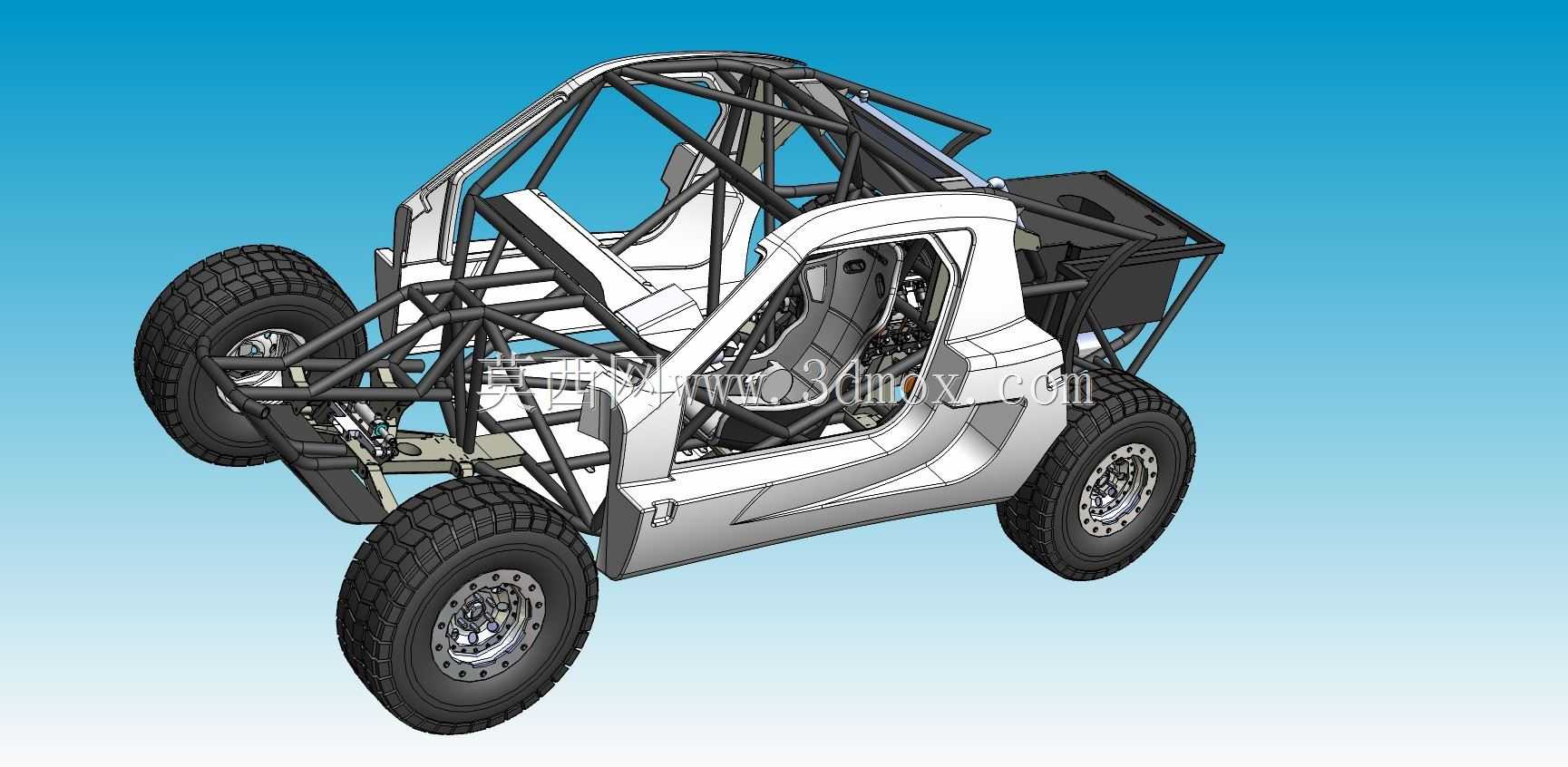

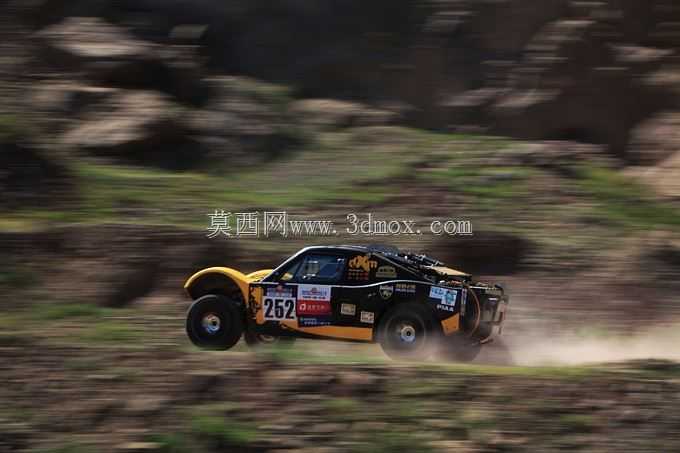

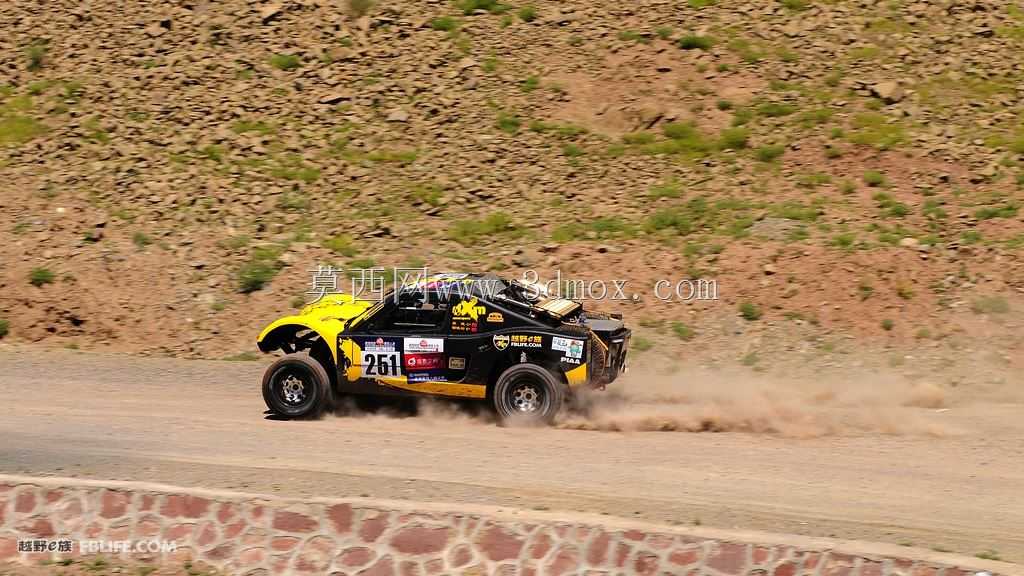

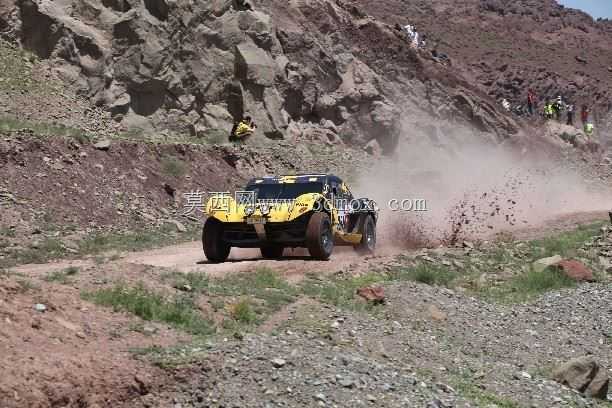

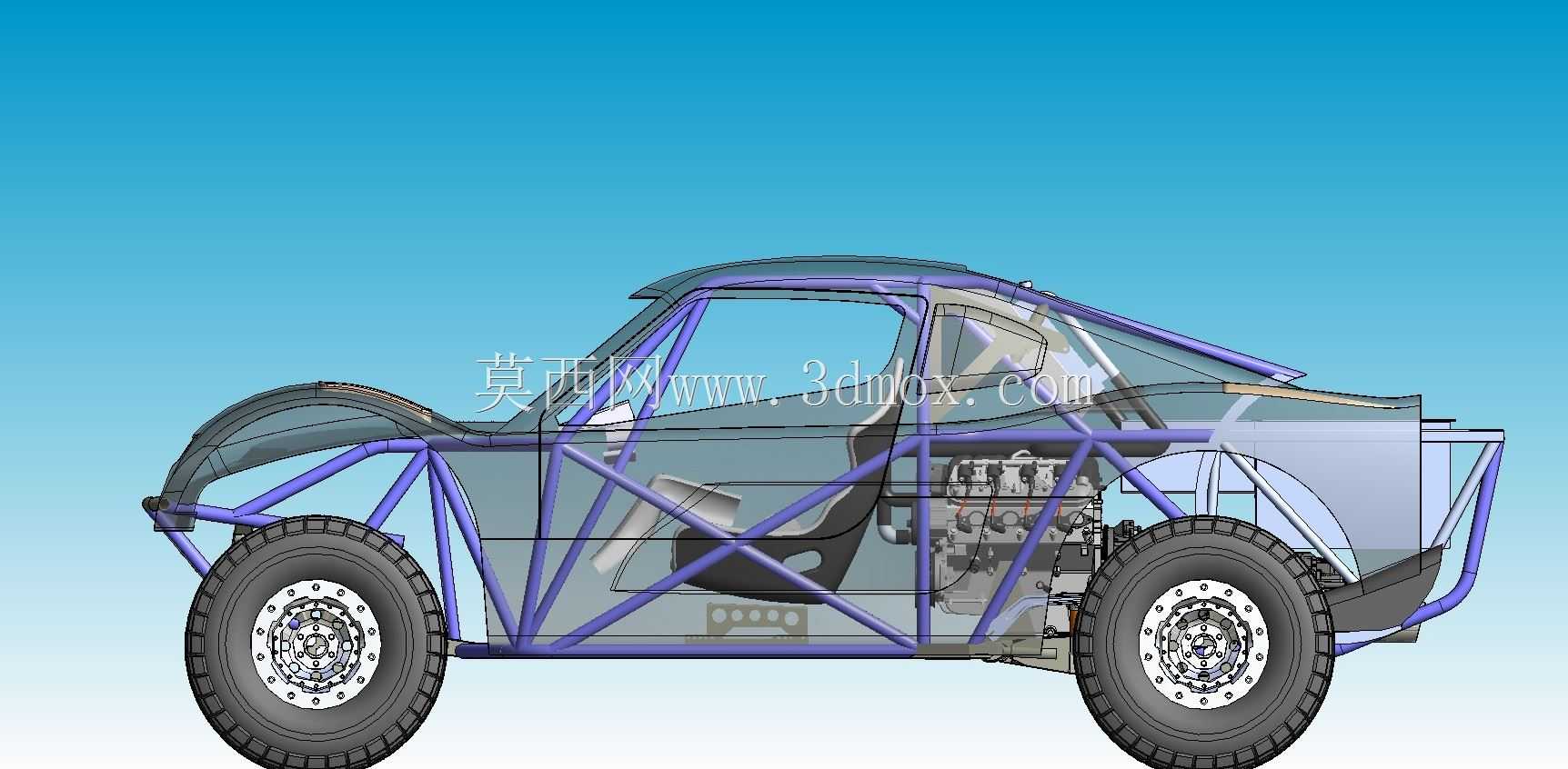

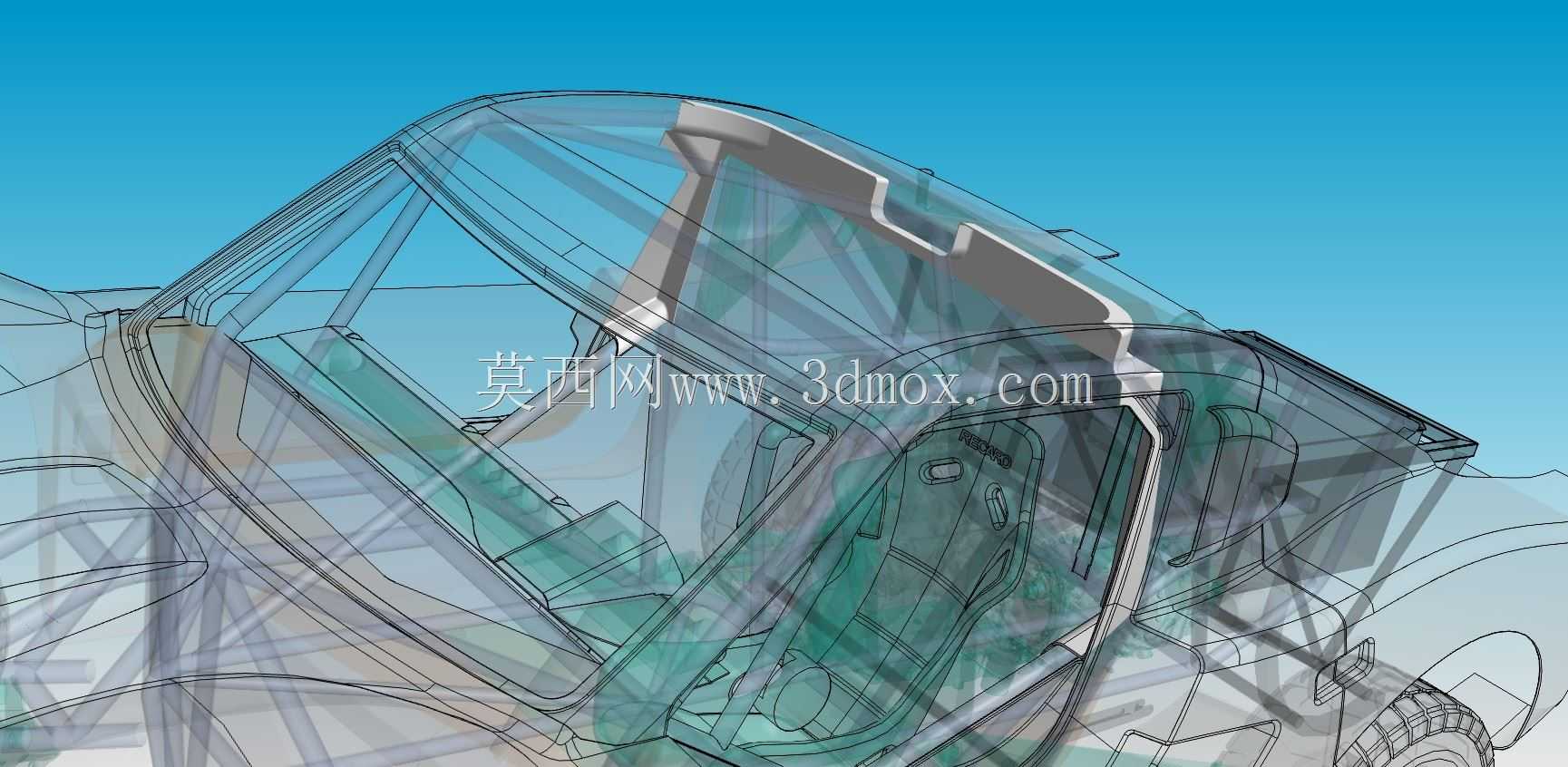

　　这款钢管结构越野拉力赛车的设计，核心围绕非铺装路面高速穿越的赛事场景展开，区别于量产改装的越野车辆，整车从车架阶段就完全围绕赛事工况做正向开发，没有沿用量产车的底盘基础，所有结构件的载荷分配都经过针对性校核。从实际赛事使用场景来看，这类车辆需要应对戈壁、沙漠、山地林道等多种复杂非铺装路面，行驶过程中会持续承受飞跳落地的冲击、连续颠簸路面的交变载荷，以及侧倾、侧滑时的侧向力，因此车架部分采用空间钢管桁架结构，主防滚环、侧边防撞结构、前部吸能区采用不同管径和壁厚的合金钢管焊接成型，在保证乘员舱刚性的同时，前部预留足够的碰撞吸能变形区间，避免撞击时冲击力直接传递到驾驶舱。

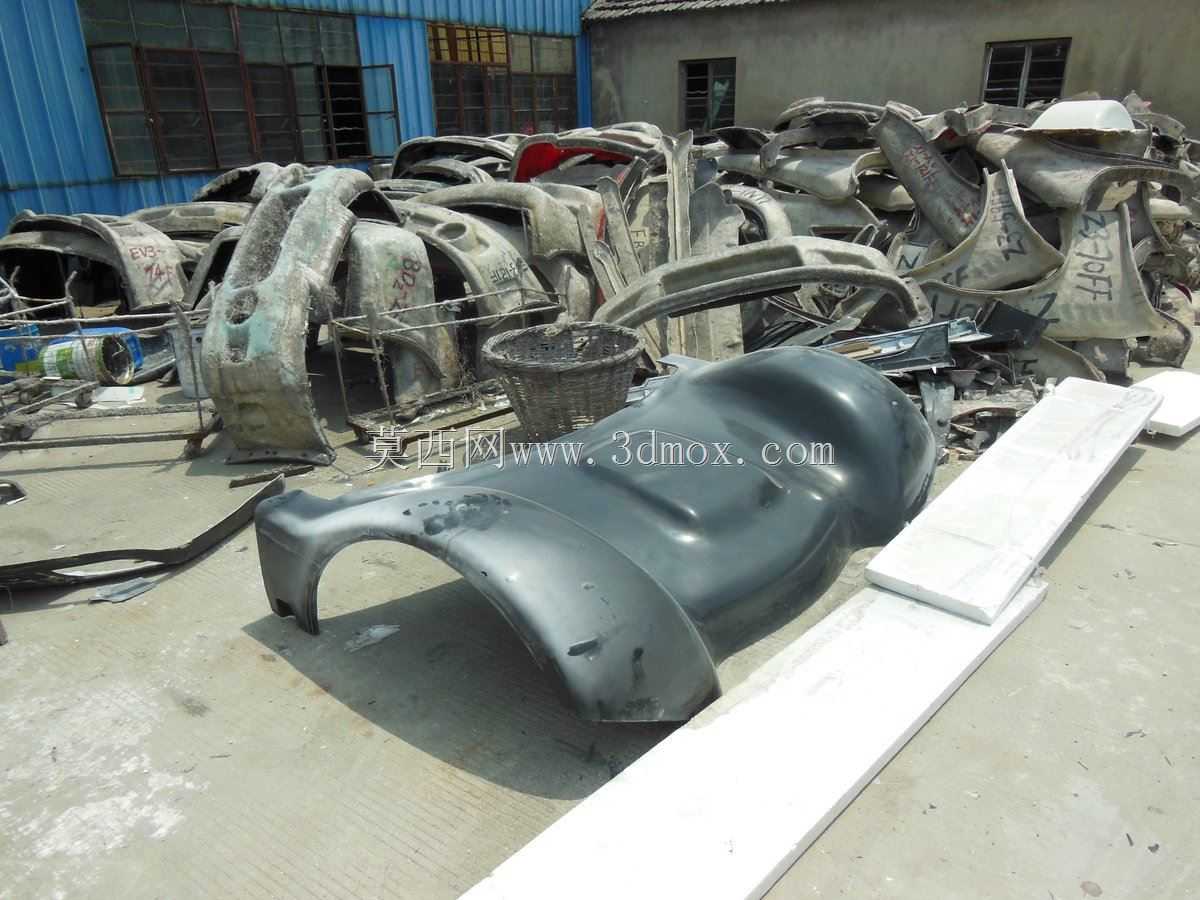

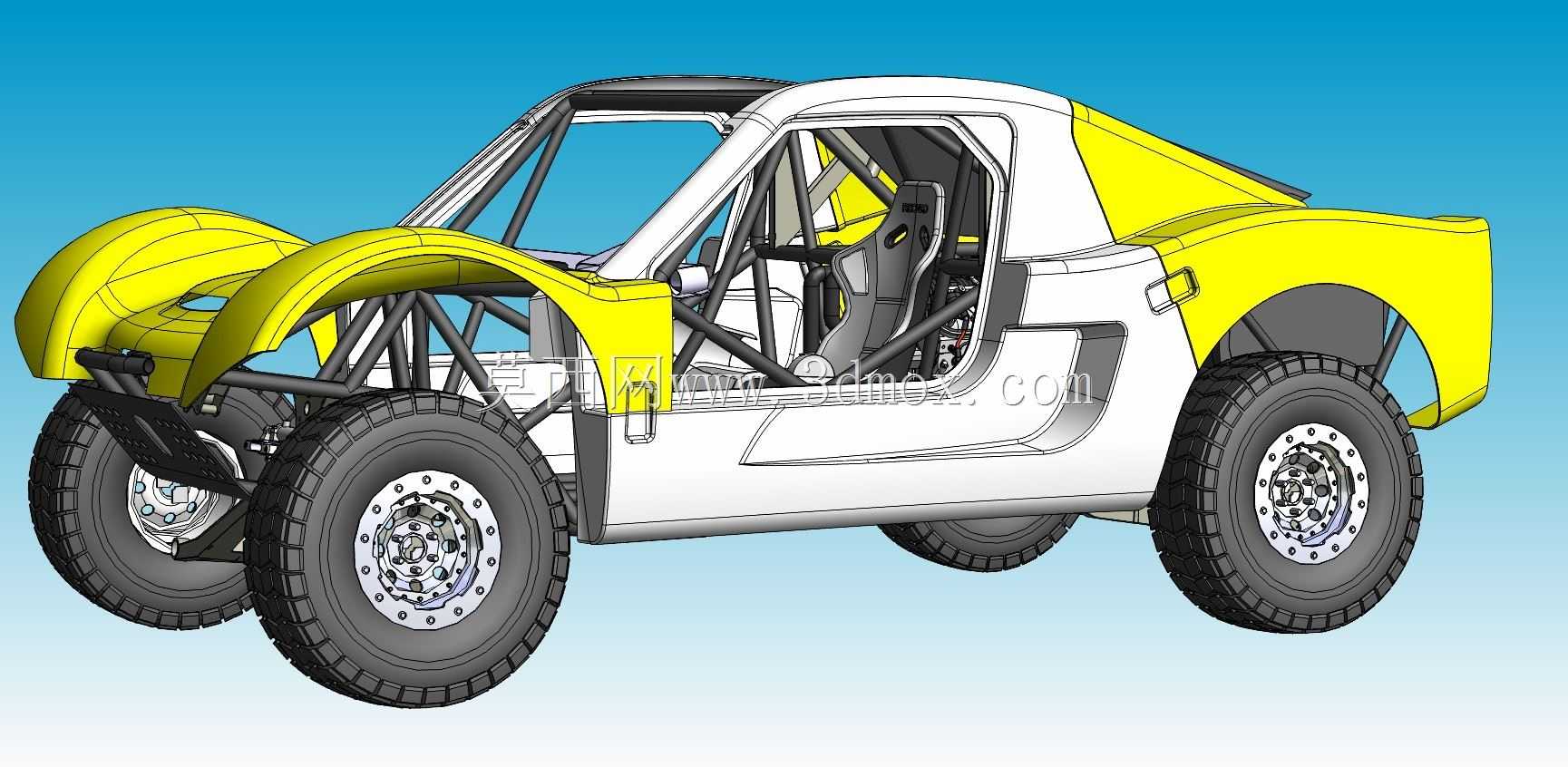

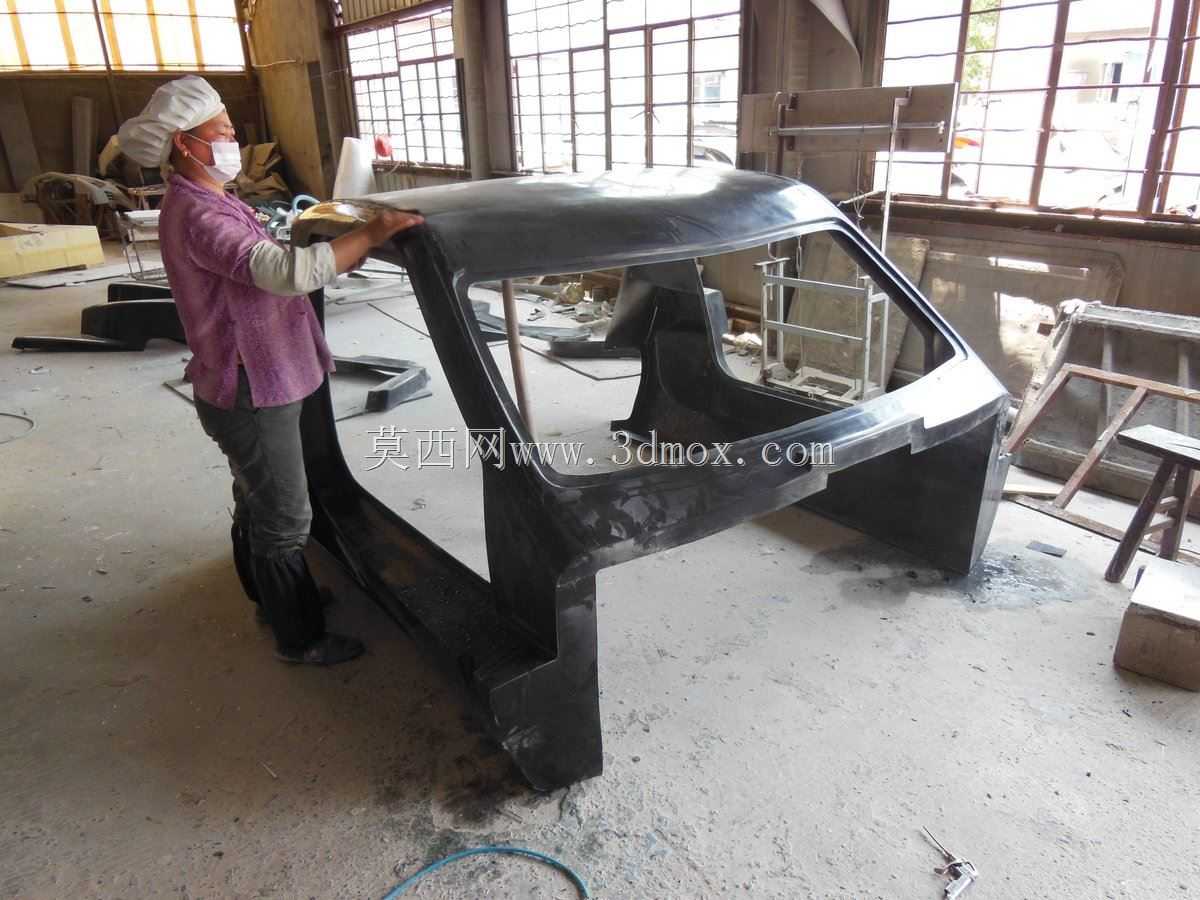

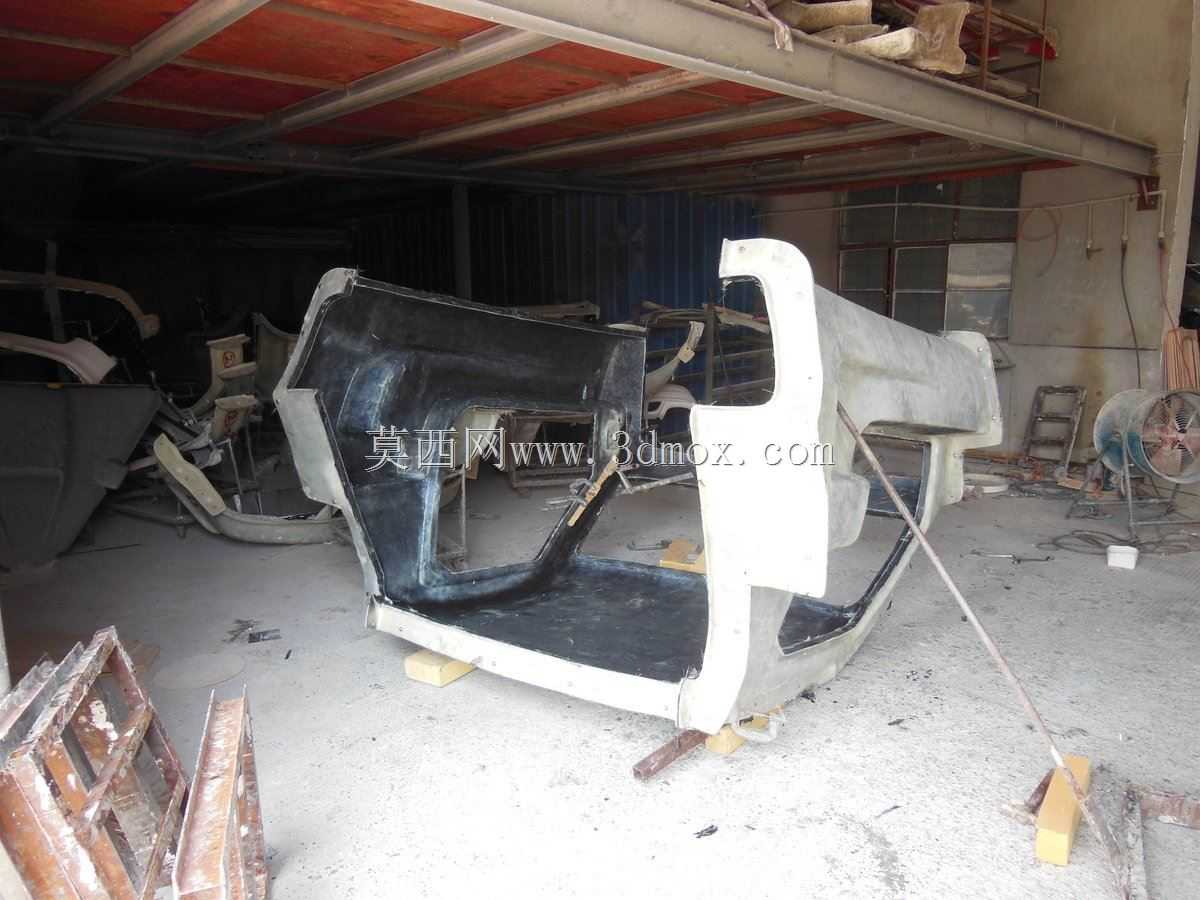

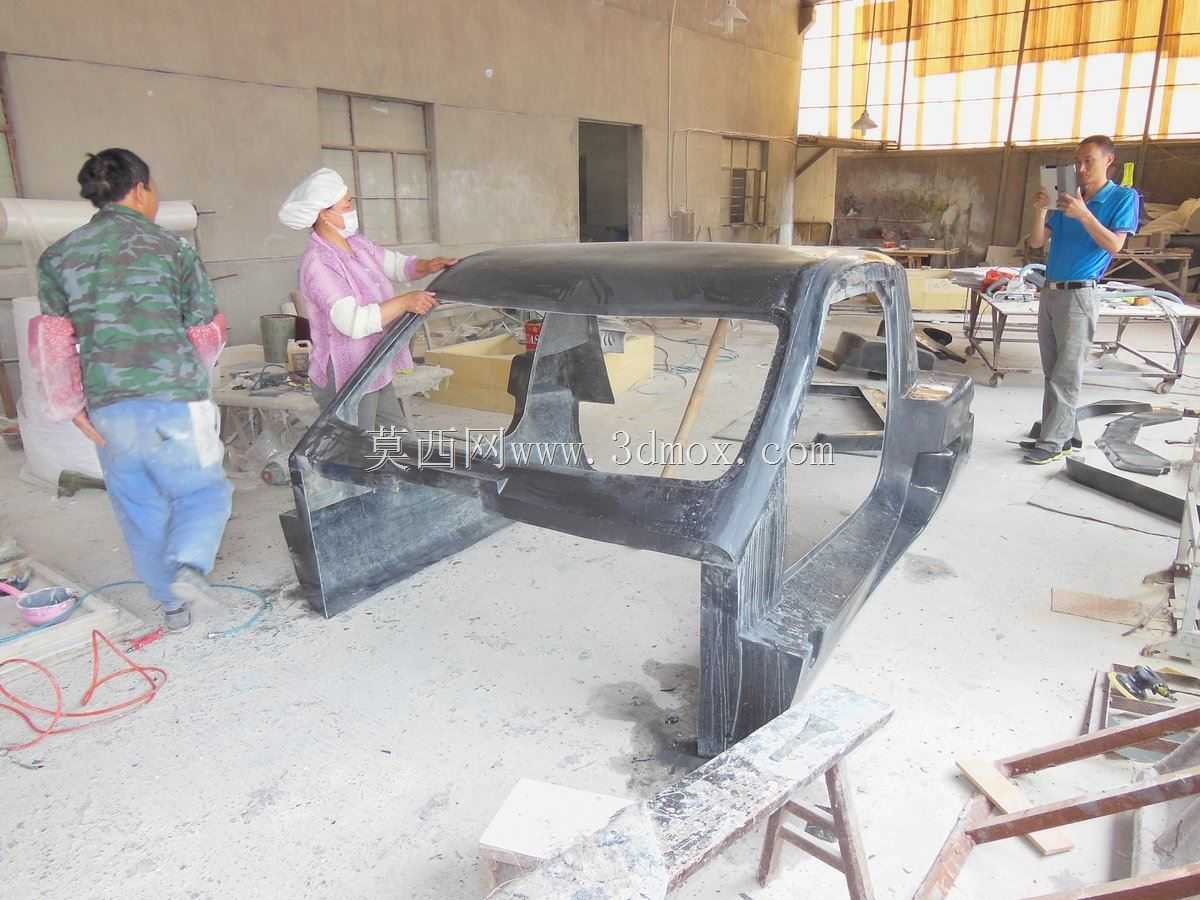

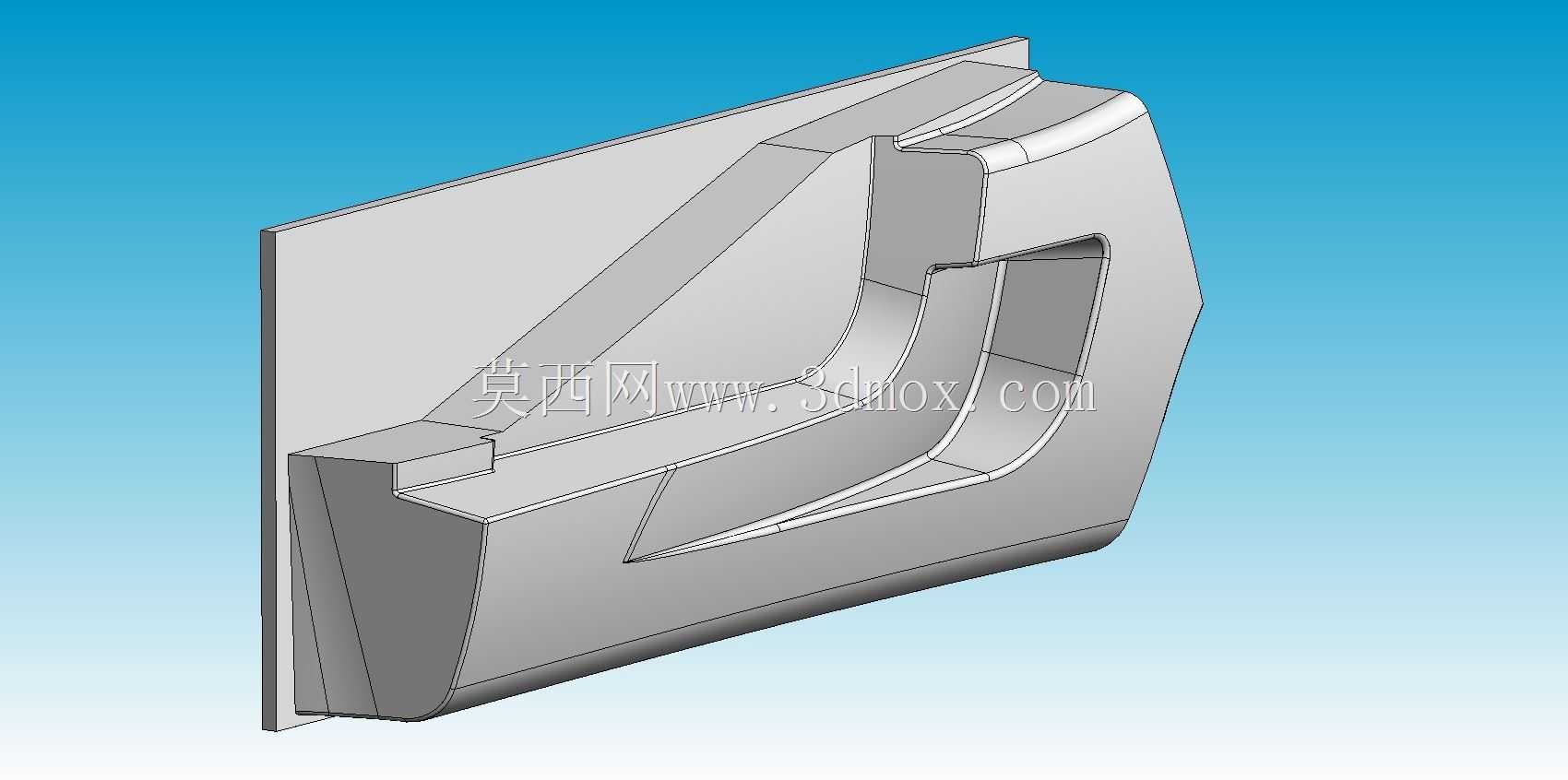

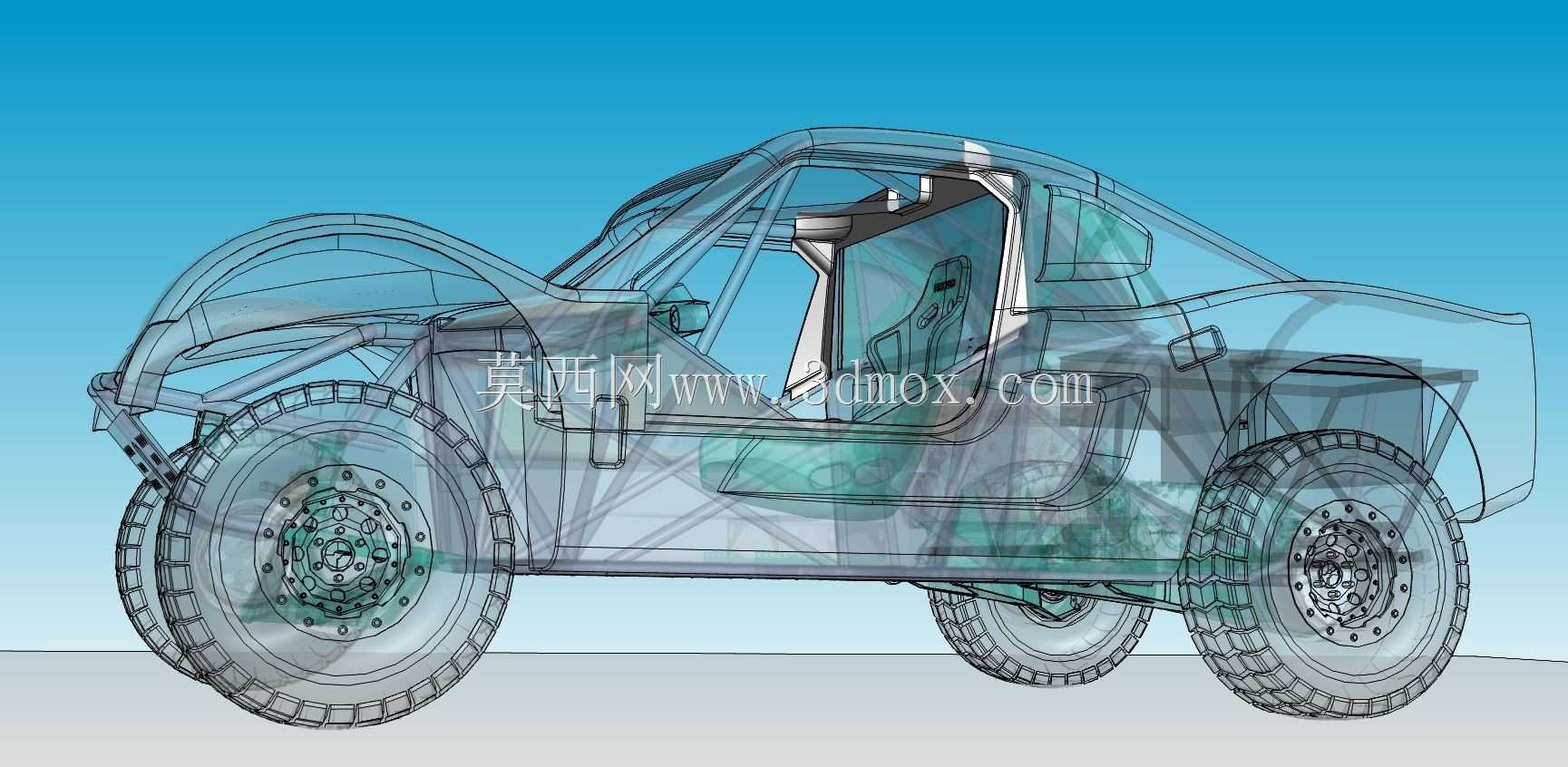

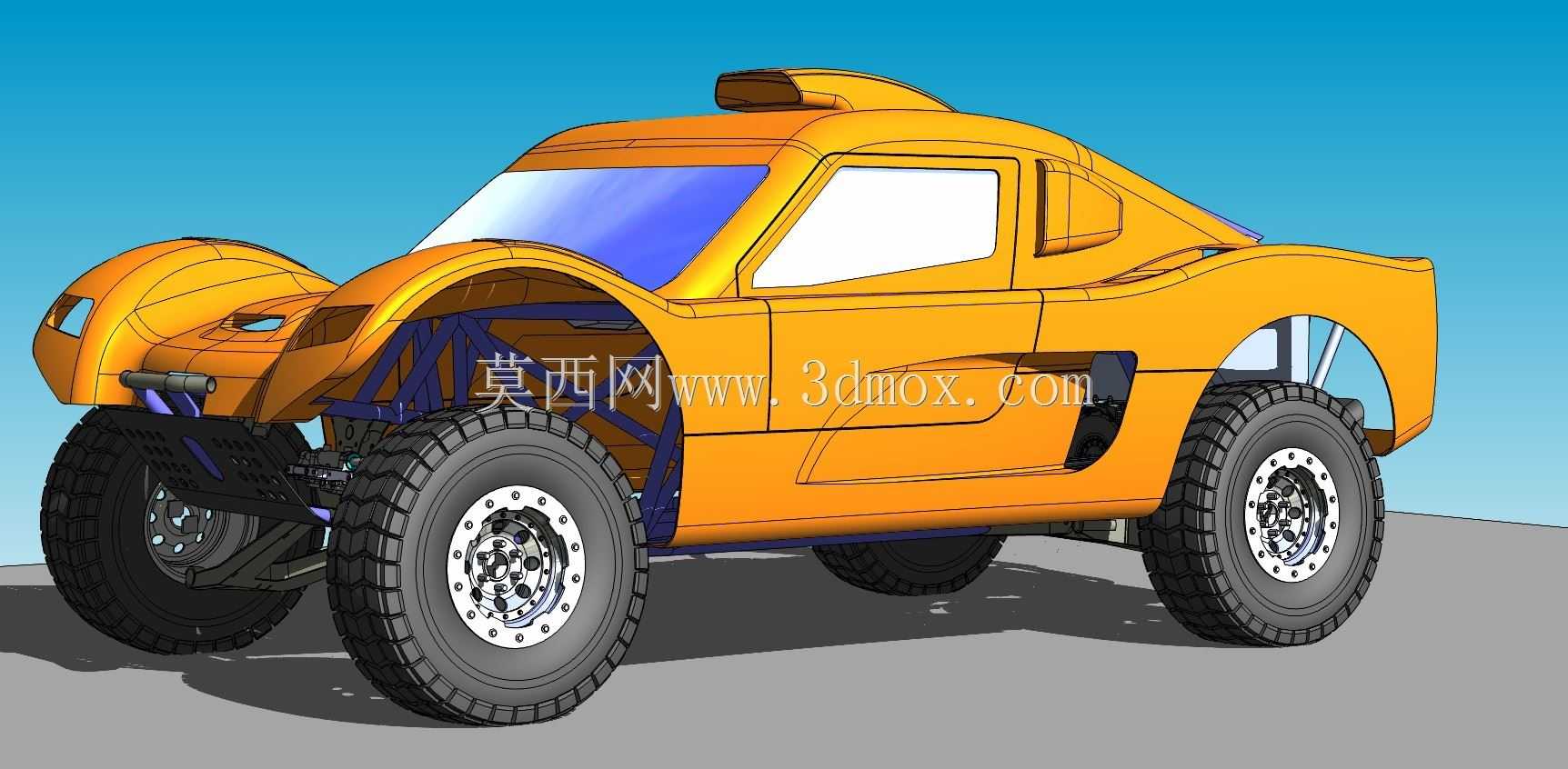

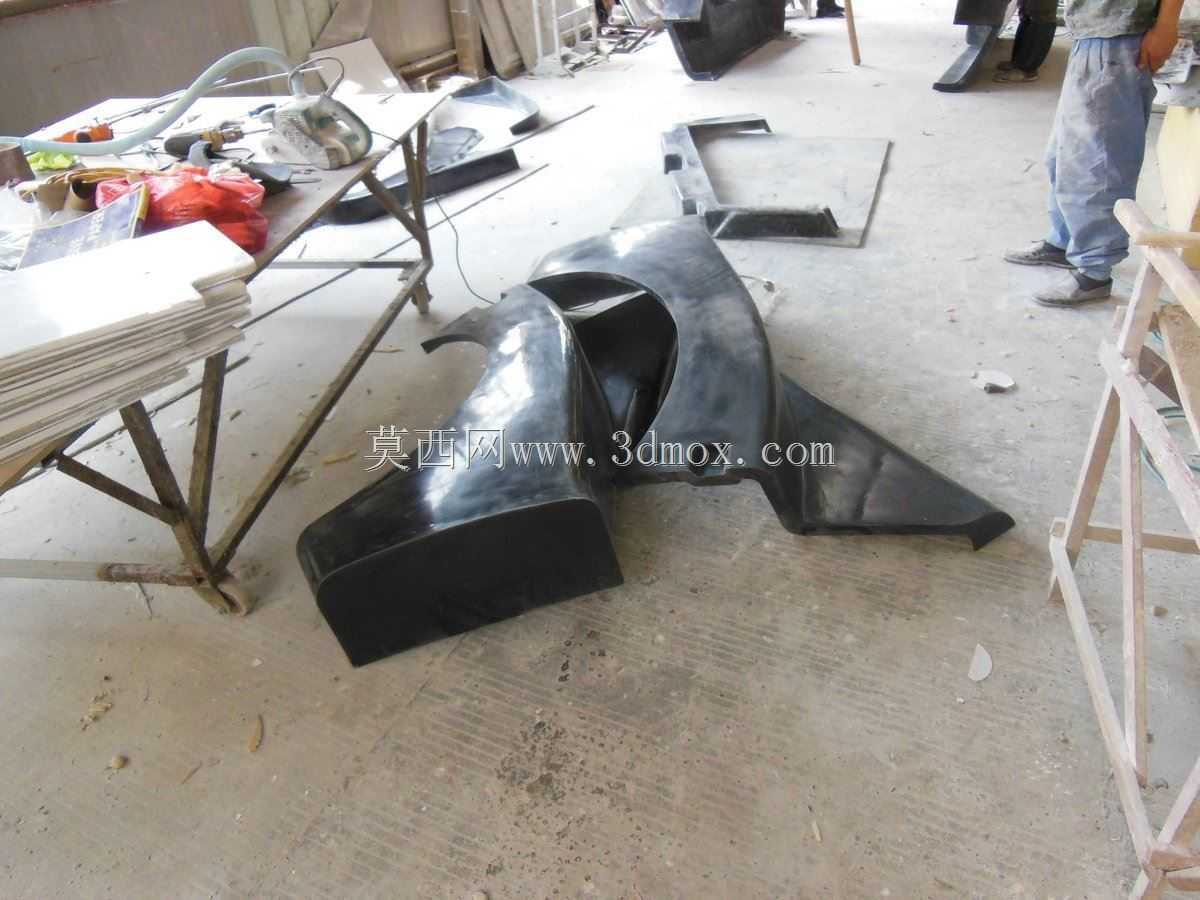

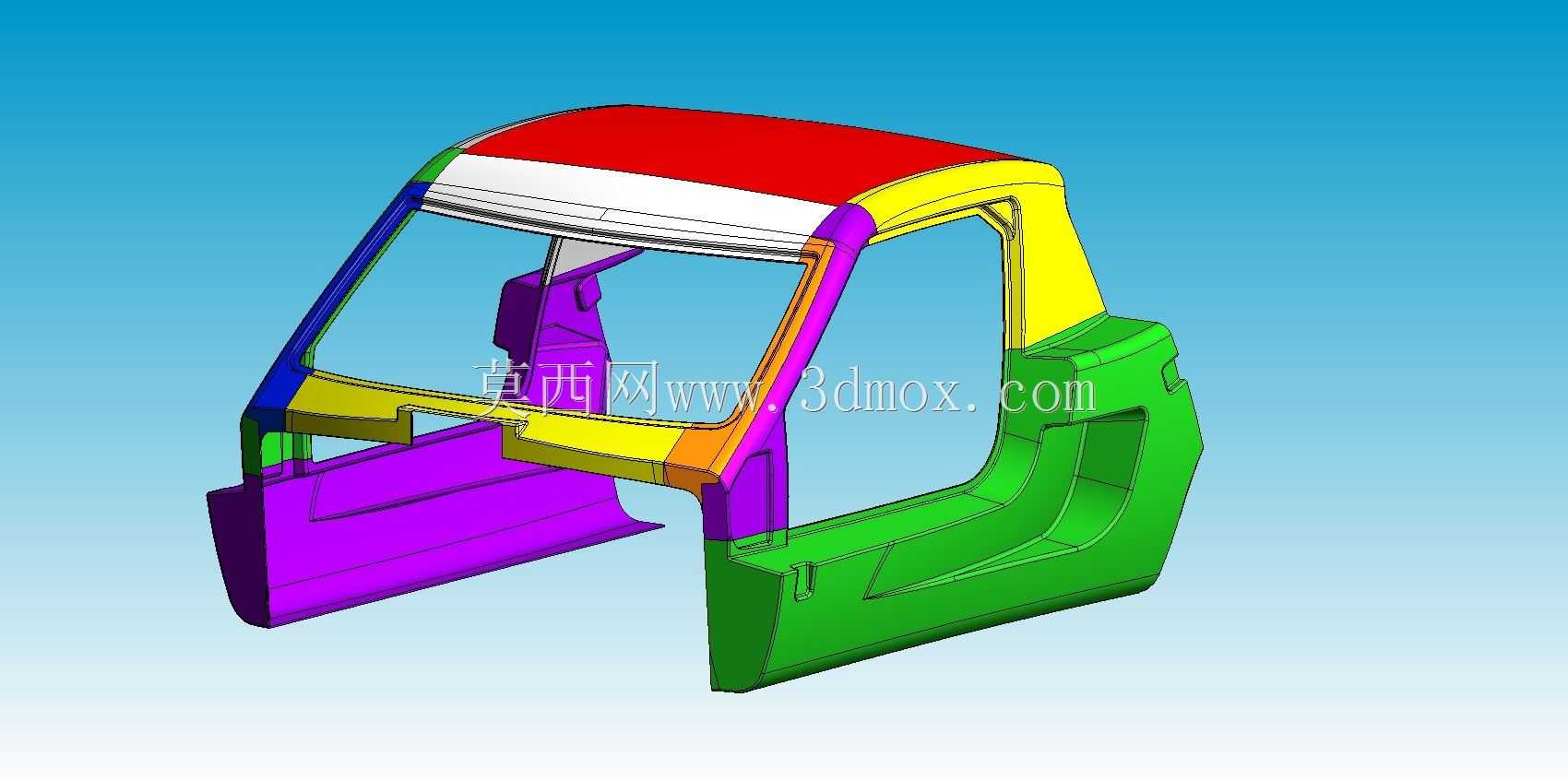

　　车身覆盖件采用分段式设计，轮拱区域做了大尺寸外扩处理，一方面为长行程悬架的跳动预留足够空间，避免极限压缩时轮胎与轮拱发生干涉，另一方面也能阻挡车轮带起的碎石、泥水直接冲击车架和驾驶舱内部；覆盖件与车架的连接点全部采用快拆结构，赛事过程中如果出现覆盖件损坏，可以快速拆卸更换，不需要大面积拆解结构。驾驶舱内部的布局完全围绕赛事操作需求设计，赛车座椅采用贴合人体轮廓的桶型结构，安装位置与方向盘、踏板组的相对位置经过人机工程校核，保证驾驶员在佩戴头盔、系多点式安全带的状态下，能够顺畅完成所有操控动作，不需要大幅度挪动身体；座椅安装点直接焊接在车架主承力结构上，能够承受飞跳落地时的人体冲击载荷，不会出现连接点失效的问题。

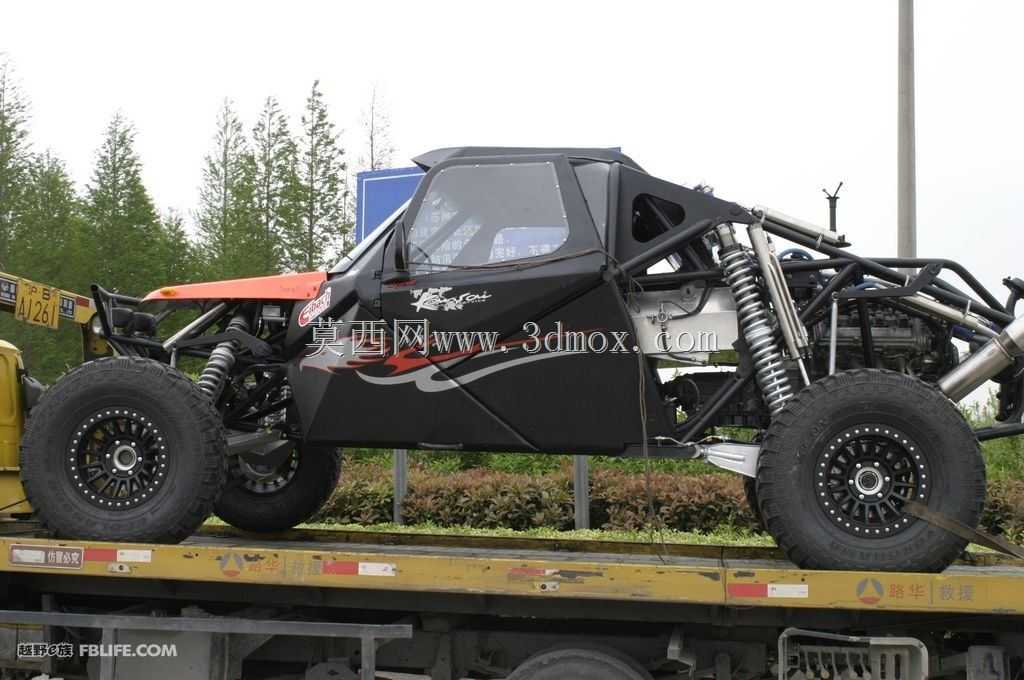

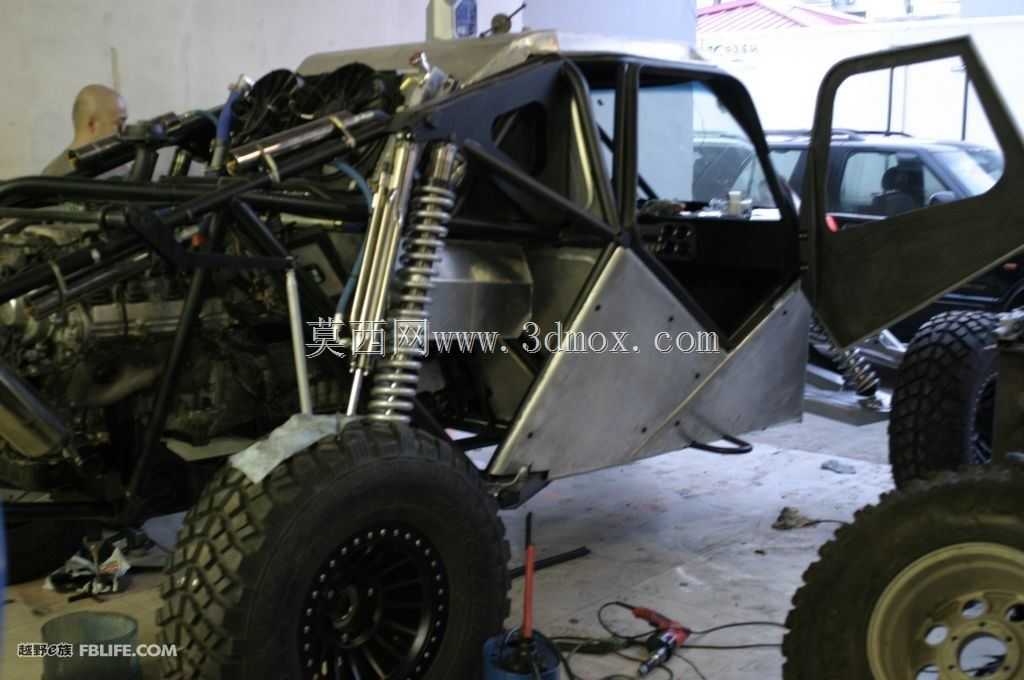

　　行走系统部分，采用大颗粒块状花纹的越野轮胎，搭配多螺栓固定的防脱轮辋，避免低胎压行驶时轮胎与轮辋发生脱开；悬架系统采用长行程独立悬架结构，上下摆臂的铰接点位置经过反复优化，在悬架全行程范围内，车轮的定位参数变化都控制在合理区间，保证轮胎在颠簸路面能够尽可能贴合地面，获得持续的抓地力；减振器采用外置储气罐的赛事专用型号，能够在连续颠簸工况下保持阻尼特性稳定，不会因为长时间工作出现热衰减导致减振性能下降。

　　动力与传动系统的安装位置做了低重心优化，整车质心高度控制在较低区间，同时前后轴荷分配接近50:50，提升车辆在弯道和飞跳落地时的稳定性；传动系统的防尘密封结构做了针对性强化，避免非铺装路面行驶时沙尘进入传动部件造成异常磨损，所有传动部件的安装支架都做了加强处理，能够承受大扭矩输出和冲击载荷下的受力。

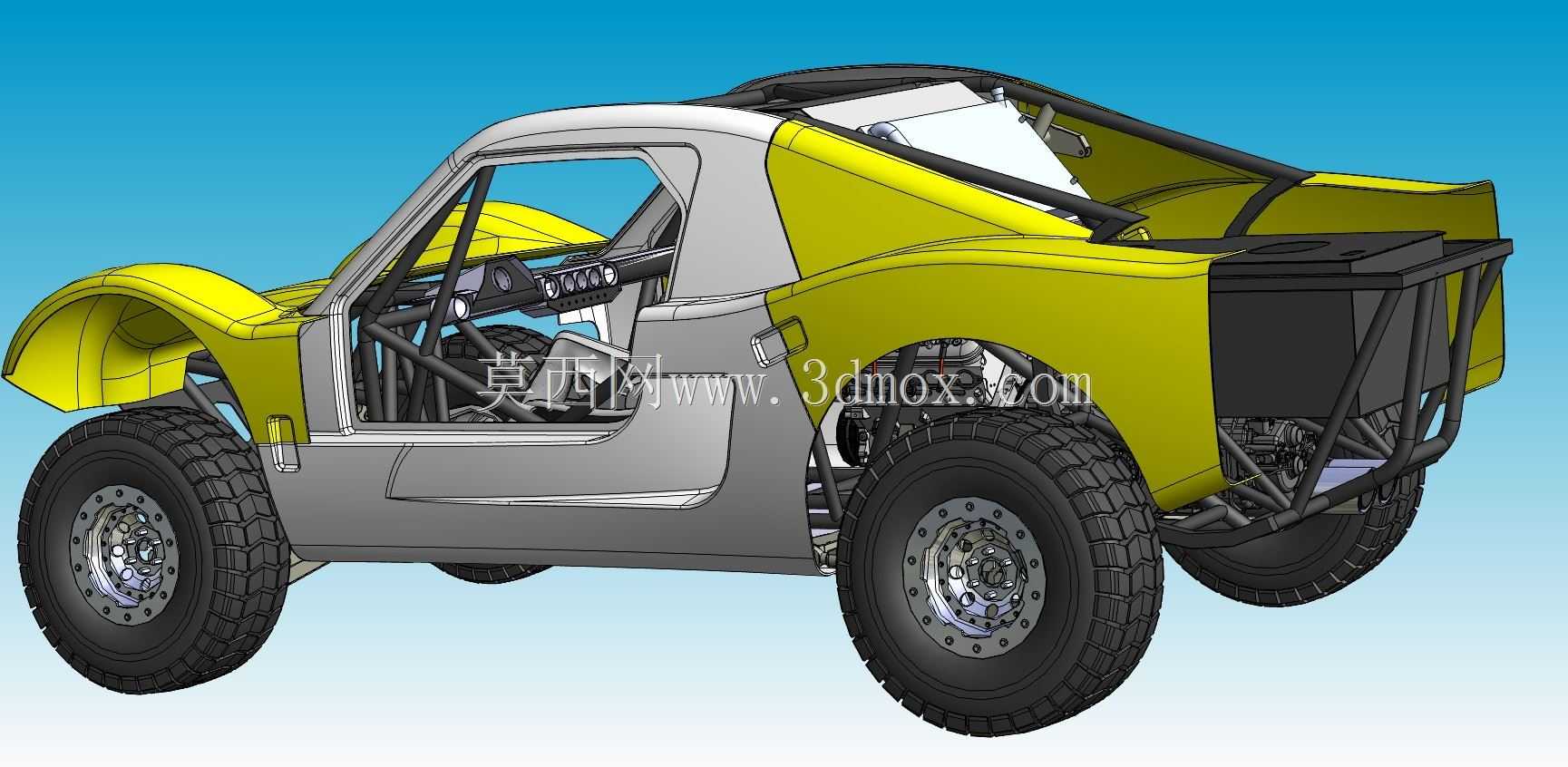

　　从安装边界来看，整车宽度控制在赛事规则允许的范围内，轮距匹配大行程悬架的跳动轨迹，轮拱外沿不超过轮胎外侧的垂直投影过多，避免在狭窄林道行驶时剐蹭障碍物；轴距设定兼顾高速行驶稳定性和小半径弯道的灵活性，既不会因为轴距过长导致穿越狭窄弯道时转向不足，也不会因为轴距过短导致高速飞跳时出现纵向不稳定的问题。前部的防撞结构突出于车架最前端，在发生正面碰撞时能够首先接触障碍物，吸收冲击能量，同时为前部的散热、转向部件提供防护；后部的车身覆盖件做了快拆设计，方便赛事过程中快速检修传动和动力部件，尾部的结构预留了备胎安装位，能够固定全尺寸越野备胎，满足长距离拉力赛的应急更换需求。

　　整车的管线布局全部沿着车架钢管内侧布置，采用固定卡扣做多点位固定，避免行驶过程中管线晃动磨损，同时所有外露的管线接头都做了防尘防水处理，能够适应沙漠、泥地等恶劣赛事环境；驾驶舱内部的控制开关全部布置在驾驶员伸手可及的位置，不需要离开方向盘就能完成关键功能的操作，降低赛事过程中的操作风险。
