开口式薄壁轴套小苞片结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:353704
  • 开口式薄壁轴套小苞片结构设计
  • 开口式薄壁轴套小苞片结构设计

在滑动摩擦副的配套应用场景里,这类开口式薄壁衬套也就是常说的小苞片结构,常被用于中小载荷的铰接点位、往复运动的导向支撑位,比如轻工机械的连杆铰接处、小型输送设备的辊筒支撑端、农用机具的操纵杆连接位,还有部分办公设备、健身器材的转动配合位置,都能见到这类零件的身影。它的核心作用是在轴与座孔之间形成一层耐磨的隔离层,避免轴件与基座直接接触产生磨损失效,同时依靠自身的薄壁特性,尽可能压缩配合结构的径向尺寸,让整体安装结构更紧凑。

从功能特性来看,这类开口结构的衬套相比整体式轴套,最突出的优势是具备一定的径向弹性余量,压入座孔后可以依靠自身的开口张紧力贴合孔壁,不会出现运转过程中衬套跟转的问题;同时开口结构能容纳少量润滑脂,在长期缺维护的工况下,缝隙里留存的润滑介质可以持续为摩擦面提供润滑,降低配合面的磨损速率。另外薄壁结构的用料更少,在批量应用时能有效控制零件成本,而且对于座孔的轻微加工误差,这类带开口的衬套有一定的适配补偿能力,不会因为座孔的少量圆度误差就出现装配卡滞的问题。

设计这类零件的时候,首先要考虑的是压装后的张紧力匹配,开口的间隙宽度不能过大也不能过小:间隙过大会导致衬套压入后张紧力不足,运转时容易跟转移位;间隙过小则压装时衬套的变形余量不足,容易出现衬套压溃、座孔胀裂的问题。其次要关注衬套的壁厚均匀性,薄壁零件如果壁厚偏差过大,压装后会出现内孔圆度超差的问题,直接影响与轴的配合间隙,导致转动卡滞或者间隙过大产生冲击。另外端部的小苞片结构也就是开口处的弧形翻边,设计时要做圆滑过渡处理,不能有尖锐棱角,一方面是压装时避免刮伤座孔内壁,另一方面是轴件穿装时不会刮伤轴的表面,破坏轴的配合精度。

从安装边界来看,这类衬套的外径与座孔通常采用过盈配合,过盈量根据衬套的材质、壁厚以及座孔的材质调整,一般钢制衬套压入铸铁座孔时,过盈量控制在外径的千分之一到千分之一点五之间,既能保证足够的贴合强度,又不会导致衬套内孔收缩量过大。衬套的长度通常要比座孔的深度略长0.1到0.3毫米,压装后可以通过端部的铆压或者端面磨削处理,保证衬套与座孔端面齐平,不会出现轴向窜动。开口的位置在压装时要注意避开载荷的主要受力方向,通常将开口布置在与受力方向呈45度到90度的位置,避免载荷直接作用在开口缝隙处,导致衬套变形、摩擦面受力不均。内孔与轴的配合一般采用间隙配合,间隙值根据运转速度、载荷大小调整,低速重载工况下间隙取小值,高速轻载工况下间隙适当放大,保证运转时不会出现抱轴问题。

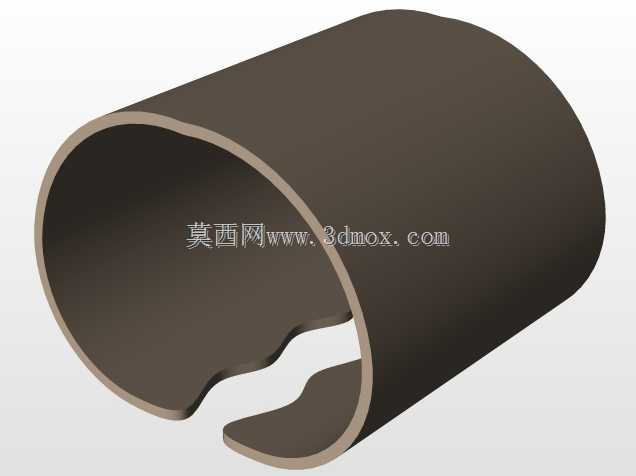

实际应用中还要注意,这类薄壁衬套不适合承受过大的冲击载荷,因为壁厚较薄,过大的冲击会导致衬套变形失圆,丧失支撑精度;如果工况存在较大的粉尘或者泥沙污染,还要在衬套的端部加装密封结构,避免杂质进入摩擦面加剧磨损。建模过程中要重点还原开口处的弧形苞片结构,保证曲面过渡的顺滑性,同时严格控制壁厚的一致性,因为薄壁零件的壁厚偏差会直接影响后续有限元分析的应力计算结果,也会影响加工工艺的编制。压装工艺的模拟也要纳入设计考量,提前预判压装过程中衬套的变形趋势,对开口处的应力集中点做适当的圆角优化,避免压装时出现开裂问题。
