游标卡尺及配套螺栓螺母三维建模作品

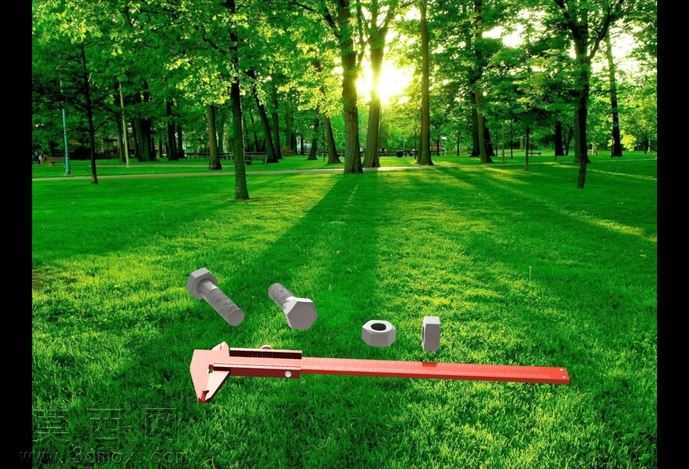

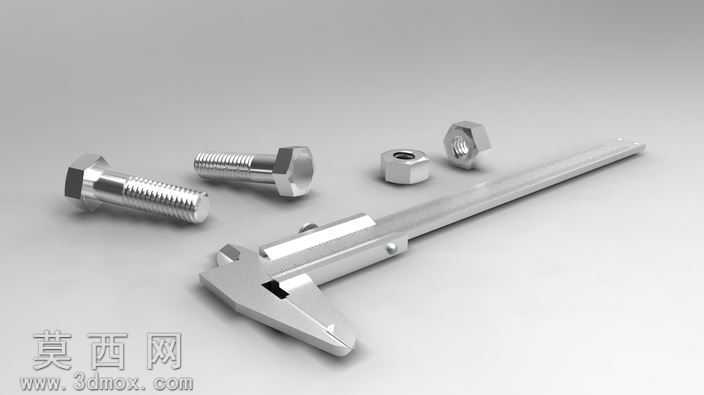

本作品围绕工业测量场景常用的游标卡尺与配套紧固件展开三维建模创作，建模过程中严格遵循实物的尺寸比例与结构逻辑，首先对游标卡尺的主体结构进行拆分建模，依次完成尺身、内外测量爪、深度尺、游标滑块、紧固螺钉等独立部件的特征构建，通过拉伸、切除、倒角等基础建模命令还原尺身的刻度槽、滑块的导向滑槽、测量爪的刃口细节，确保各部件的装配间隙符合真实产品的活动公差要求，让游标滑块可沿尺身顺畅滑动，紧固结构可实现滑块位置锁定的动作模拟。针对配套的六角头螺栓与六角螺母，建模时还原了螺纹的牙型特征，通过螺旋线扫描生成真实的螺纹牙型结构，而非简单的贴图示意，同时对螺栓头部的倒角、螺母的端面倒角、螺栓杆部与头部的过渡圆角都做了精细化处理，还原五金紧固件的真实加工特征。材质渲染阶段，为所有金属部件赋予了哑光合金钢材质，调整材质的粗糙度、金属度参数，还原工业量具与紧固件经过表面处理后的哑光金属质感，避免过度反光造成的结构细节丢失，场景搭建采用纯色深蓝背景，通过三点布光方案突出零件的轮廓与结构细节，主光从侧上方投射勾勒零件主体轮廓，辅光弱化暗部死黑区域，轮廓光分离零件与背景，让各个部件的结构层次清晰可辨。设计思路上，本作品没有做冗余的装饰性设计，完全围绕工业实物的功能性结构展开，既还原了游标卡尺作为精密量具的结构严谨性，也体现了螺栓螺母作为通用紧固件的标准化特征，所有部件的建模精度可满足装配演示、结构教学、产品渲染展示等多场景使用需求，建模过程中对配合公差的把控也让整套模型具备虚拟装配验证的基础，可用于机械基础教学中量具结构、紧固件标准的可视化演示素材，帮助学习者直观理解游标卡尺的读数结构组成、螺栓螺母的螺纹配合原理。
