9W三频LED模块用铝合金散热结构

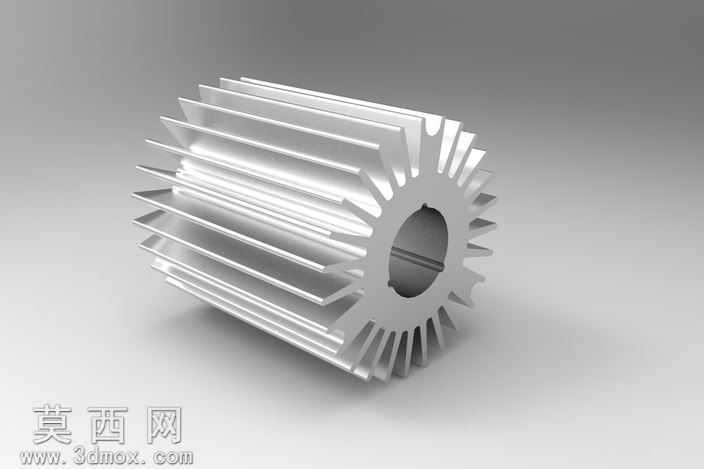

该模型为适配9W规格1×3排布三频LED模块的被动式散热结构，建模阶段以LED模组的安装尺寸、热耗散需求为核心设计依据，首先确定中心同轴安装孔的孔径公差，预留与LED灯珠基板贴合的平整安装端面，保证热源与散热基体的接触面积最大化，降低接触热阻。建模时采用参数化特征构建，先绘制中心带安装孔的圆柱基体，再沿圆周方向均匀排布放射状直鳍片，鳍片采用不等高分层设计，靠近安装端面的鳍片长度更长，向远离热源的一端逐步缩短，既匹配热流密度从热源端向远端递减的分布规律，也在有限的外形尺寸内最大化拓展散热表面积。鳍片厚度经过参数化优化，在保证铝合金压铸成型工艺可行性的前提下，尽可能减小鳍片间距提升空气对流效率，同时避免鳍片过薄导致的结构刚度不足问题。渲染阶段采用6061铝合金阳极氧化后的哑光银白材质，调整材质的反射粗糙度参数还原金属切削加工后的细腻质感，场景采用柔和的漫反射环境光，搭配弱方向性主光突出鳍片之间的层叠结构与光影层次，清晰展现散热件的齿形轮廓与中心安装孔的定位结构。结构设计上兼顾了安装便利性与散热效率，中心通孔可直接穿过固定螺丝将散热件锁紧在LED模组基板上，圆周放射状鳍片可实现多方向的空气自然对流，无需额外风扇即可满足9W LED模组的长期工作散热需求，避免LED灯珠因结温过高出现光衰、寿命缩短的问题。建模过程中对鳍片与基体的连接位置做了圆角过渡处理，既消除应力集中提升结构强度，也优化了压铸生产时的铝液填充流动性，降低成型缺陷概率，整体结构紧凑，外形为圆柱形可适配多数筒灯、射灯类LED照明产品的内部安装空间，在保证散热性能的同时控制了整体重量与材料成本。
