壁挂式手动按压金属皂液器三维设计

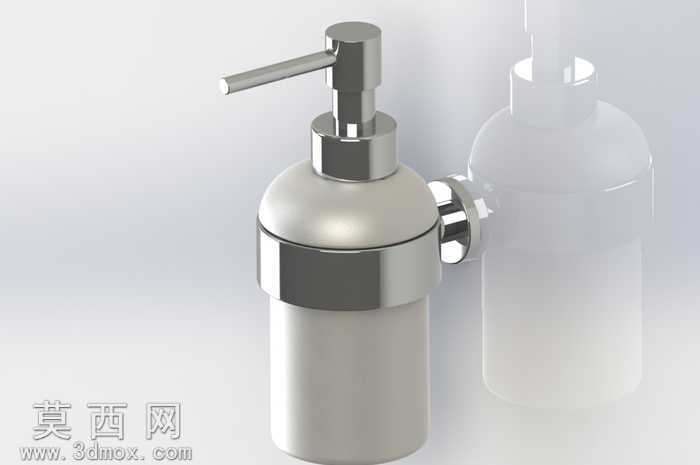

本作品为壁挂式手动按压皂液器的三维建模设计，建模过程依托主流三维CAD软件完成全参数化特征构建，整体模型严格遵循卫浴五金产品的实际生产尺寸比例进行1:1还原，确保各部件装配间隙符合量产加工的公差要求。模型主体分为按压泵头、储液罐体、壁挂固定座三大核心模块，泵头部分采用压杆-活塞-出液嘴的联动结构设计，建模时对压杆的旋转行程、活塞的密封配合段做了精准的特征约束，还原手动按压出液的机械运动逻辑，可直接用于结构运动仿真验证。储液罐体采用上下两段式旋接结构，建模时预留了密封胶圈的安装槽位，罐体侧壁做了均匀的壁厚处理，既保证储液容量的合理性，也兼顾金属材质冲压成型的工艺可行性。壁挂固定座采用侧出式连接结构，与罐体侧面的对接接口做了卡扣式装配特征设计，无需额外紧固件即可实现罐体与墙座的快速拆装，方便后续储液补充与清洁维护。材质渲染阶段，泵头、固定座与罐体上半部分采用亮面镀铬金属材质，调整反射粗糙度参数模拟卫浴五金常用的抛光镀铬质感，还原金属表面的高光反射与环境映射效果；罐体下半部分采用哑光磨砂金属材质，与亮面部件形成视觉层次对比，避免全亮面设计带来的廉价感，同时模拟实际使用中不易留指纹的表面处理工艺。出液嘴端部做了圆弧收边处理，避免尖锐边角带来的使用安全隐患，按压杆采用加长杠杆式设计，建模时优化了按压受力角度，降低使用时的按压力度，提升日常使用的手感舒适度。整体模型所有特征均采用可编辑参数化构建，未出现破面、重叠面等建模错误，各装配部件之间保留了合理的装配间隙，既可以用于产品外观方案展示，也可作为结构设计迭代的基础模型，适配卫浴产品开发过程中的方案评审、结构打样等多个环节，能够直观呈现手动皂液器的外观质感与内部结构逻辑，为同类厨卫五金产品的三维设计提供参考。
