KeyShot卡通轮廓风格分层罐体渲染场景

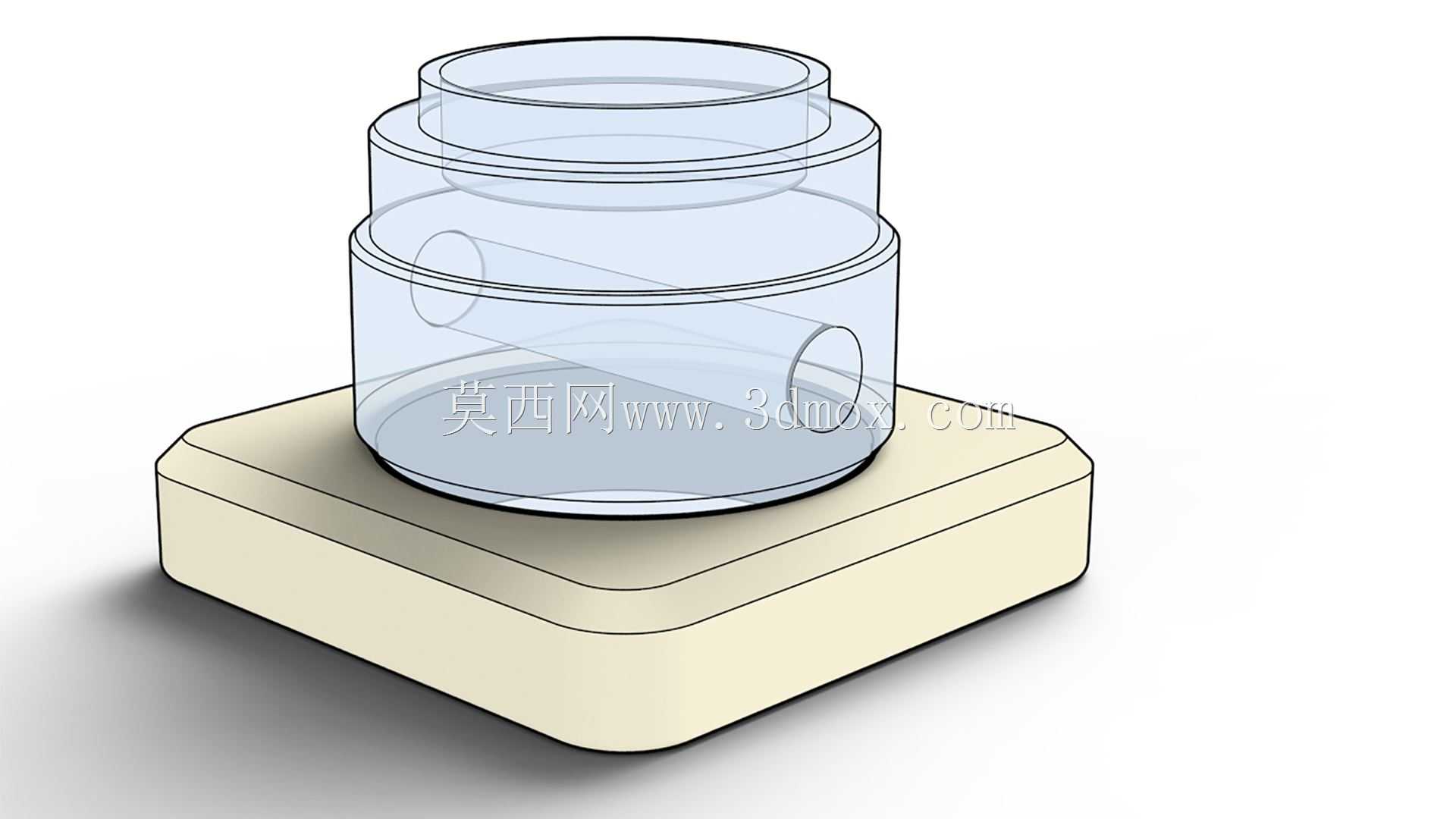

　　在机械设计的技术文档输出、产品宣传物料制作、装配指导手册配图环节，非写实的风格化渲染素材一直是结构工程师常用的表达载体，这类带清晰轮廓线的卡通风格渲染场景，能够弱化复杂曲面的光影干扰，让观看者快速捕捉零部件的层级关系、接口位置与装配边界，相比写实渲染更适合用于内部技术沟通、快速方案评审的配图场景。本次呈现的分层罐体类渲染场景，主体为三层同轴阶梯式透明筒体结构，底部搭配圆角矩形安装基座，筒体侧面预留两个径向接口，整体结构的建模逻辑完全遵循常规流体类罐体的设计规范，三层阶梯结构分别对应不同的功能腔体，可用于模拟小型储液罐、过滤腔体、缓冲容器类零部件的外观表达。从设计思路来看，这类风格化场景的搭建核心是平衡轮廓辨识度与结构准确性，

　　筒体的壁厚、层间台阶高度、接口的伸出长度与直径比例，都参考了常规小型承压透明罐体的工程参数，避免出现卡通化过度导致结构失真的问题，底部圆角基座的圆角半径、安装面的平面度预留，也符合实际零部件的安装固定需求，基座的尺寸略大于最下层筒体的外径，能够为筒体提供稳定的支撑面，侧面接口的位置分别设置在最下层筒体的两个垂直径向方向，可用于模拟流体进出、传感器安装的接口位置，方便工程师在制作技术插图时直接标注接口功能。在实际应用中，这类Toon风格的渲染素材可直接嵌入装配作业指导书，清晰区分不同层级的腔体结构，新员工培训时也能借助这类无多余光影干扰的配图快速理解罐体的装配层级，相比线框工程图更具直观性，相比写实渲染图不会因为反光、

　　折射效果遮挡结构细节。场景中透明材质的轮廓线设置，特意强化了层间台阶的边缘、筒体与基座的接触线、接口的外轮廓线，即使是透明材质也能清晰区分各个结构的边界，不会出现透明材质渲染时常见的结构混淆问题。从安装边界来看，底部基座的长宽尺寸预留了足够的安装孔位布置空间，工程师可根据实际安装需求在基座平面上添加固定孔、定位销孔的结构示意，筒体的总高度与直径比例控制在常规小型立式罐体的合理区间，不会出现比例失调导致的视觉违和感，侧面接口的中心高度距离基座安装面有足够的距离，方便外接管路的布置与安装，不会出现管路与基座干涉的问题。在三维建模过程中，这类结构的搭建需要注意同轴度的约束，三层筒体的中心轴线必须完全重合，避免渲染时出现轮廓线错位的问题，

　　筒体与基座的配合面需要完全贴合，不能出现缝隙导致轮廓线断裂，侧面接口与筒体的相贯线需要做平滑处理，保证轮廓线在相贯位置的连续性，才能让最终的卡通渲染效果干净利落，没有多余的杂线干扰。这类风格化渲染场景的另一大优势是文件体量轻，渲染速度快，在方案迭代阶段可以快速输出不同角度的配图，不需要调整复杂的光影、材质参数，只需要保留结构轮廓与基础材质区分，就能满足技术沟通的需求，对于需要频繁出图的项目评审环节，能够大幅节省渲染出图的时间成本，同时统一的轮廓线风格也能让整套技术文档的视觉风格保持一致，提升文档的专业度。
