波纹式暖通空调柔性连接管道结构

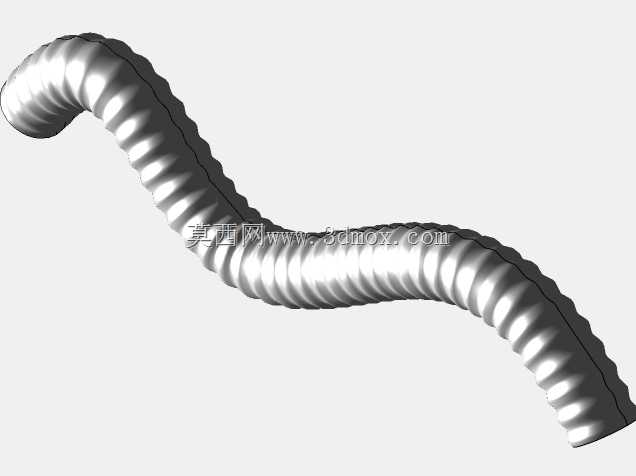

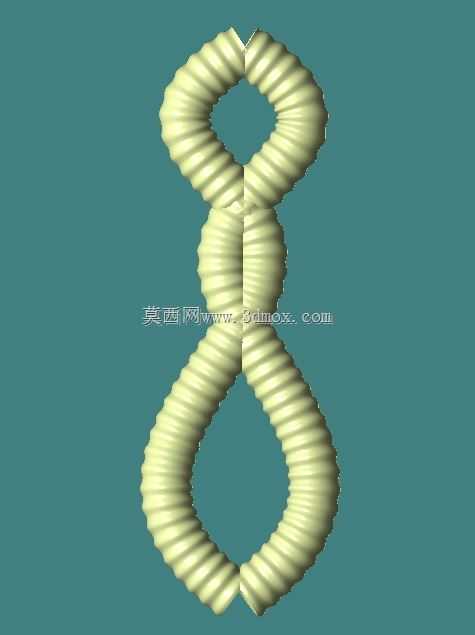

这类波纹柔性管道在暖通空调系统里的应用场景非常广泛，不管是商用中央空调的末端风机盘管连接，还是新风系统的管路错位补偿，亦或是通风设备运行时的振动隔振段，都能看到这类结构的身影。和硬质直连管道不同，它不需要在安装时苛求管路对接的绝对同轴度，能在有限空间内吸收一定范围的轴向、径向偏移，现场施工时不用额外定制异形转接件，能大幅缩短现场配管的工时。从功能特性上看，波纹段的环形褶皱结构是整个部件的核心，每一圈褶皱都相当于一个可小幅度形变的弹性单元，连续排布后整段管道就能实现大角度的弯曲转向，同时管壁不会因为弯折出现死折、堵流的问题，能保证管内流体或者气流的通流截面始终保持稳定，不会因为管路弯折增大输送阻力。做这类结构的三维建模时，首先要确定的是管道的通径参数，这直接决定了整根管道的输送能力，通径选择要匹配对接设备的接口尺寸，不能出现通流截面突变的情况，避免局部阻力过大造成能耗浪费。建模时先绘制单圈波纹的截面轮廓，要注意波纹的波高和波距的比例，波高过大会导致管道承压能力下降，波高过小则弯曲半径达不到使用要求，通常波高控制在通径的八分之一到六分之一区间，波距和波高保持1.2:1左右的比例，既能保证足够的形变自由度，又不会让管壁过薄影响结构强度。之后沿着预先规划的空间曲线路径做扫描特征，就能得到连续的波纹主体，两端要预留平直的连接段，这部分是用来和硬管或者设备接口做对接的，平直段的长度要满足卡箍或者法兰连接的安装空间要求，不能过短导致密封件无法压实出现泄漏，也不能过长浪费安装空间。安装边界方面，这类柔性管道的弯曲半径不能小于自身通径的6倍，安装时不能强行拉伸或者压缩管道来补偿过大的安装错位，否则会导致波纹段出现永久形变，缩短使用寿命。在设备运行时，它还能吸收风机、水泵运行传递过来的高频振动，避免振动沿着硬管传递到建筑结构上产生噪音，这也是很多暖通系统在设备进出口必须设置这类柔性管段的原因。做结构设计时还要考虑管壁的厚度，壁厚要根据管道的承压等级来确定，普通低压通风场景下壁厚可以适当取薄，提升柔性；如果是带压的冷媒或者冷冻水输送场景，壁厚要适当增加，保证长期承压下不会出现开裂渗漏。另外波纹的圆角处理也很关键，波峰和波谷位置都要做足够的圆角过渡，不能出现尖锐的棱角，避免应力集中导致管道在反复形变过程中出现疲劳破损。在管路排布时，这类柔性管段通常设置在设备和硬质管路的衔接位置，两端的固定点要距离接口有足够的距离，不能让管道本身承受管路的重量，所有硬质管路的重量都要由独立的支吊架承担，柔性管只承担补偿偏移和隔振的作用。很多现场施工出现的管道提前破损问题，大多是因为安装时让柔性管承受了额外的管路载荷，或者弯曲半径过小导致波纹段被过度拉伸。建模过程中还要模拟管道的极限弯曲状态，检查在最大允许弯曲角度下，相邻的波纹之间不会出现干涉挤压，管壁的最小厚度位置不会因为形变出现过度减薄，确保在设计允许的形变范围内，管道的结构强度和通流能力都能满足使用要求。和普通光滑壁的柔性软管不同，这种环形波纹结构的管道在弯曲时，管壁的形变是均匀分布在每一段波纹上的，不会出现某一段局部过度弯折的情况，长期反复形变下的疲劳寿命也更长，适合在有持续微振动的暖通设备连接场景使用。
