威尔克森气动调压稳压器结构设计

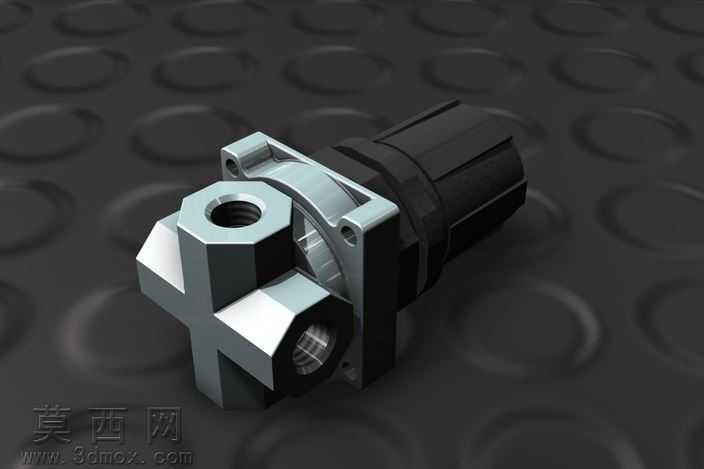

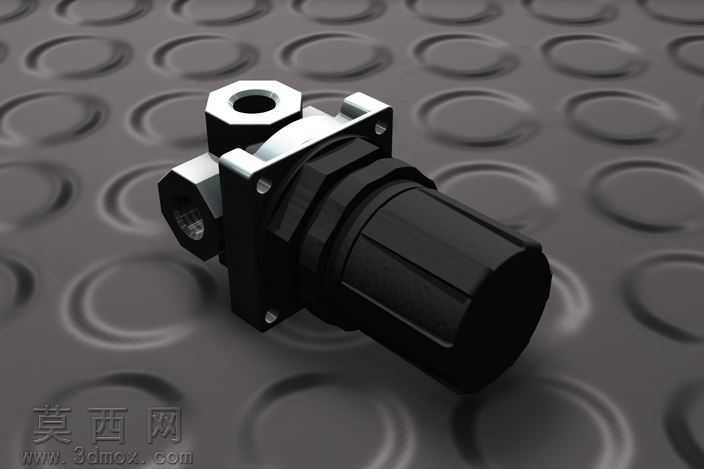

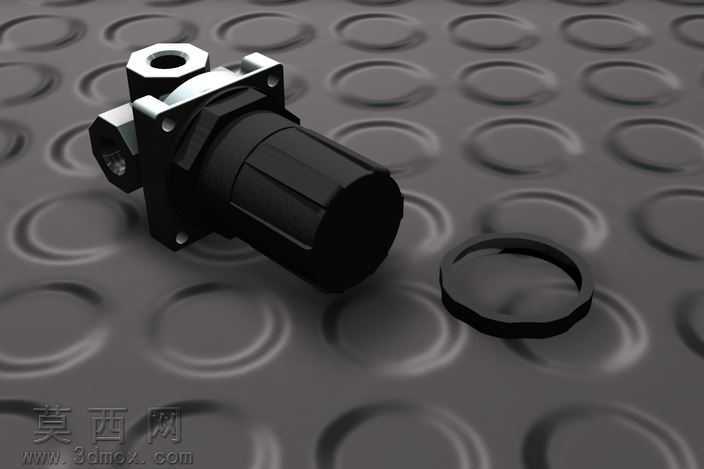

本模型为气动系统配套的调压稳压器三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例还原，建模过程中严格遵循气动元件的通用设计规范，对阀体主体、安装法兰、调节旋钮、接口螺纹等核心结构均做了精细化特征构建。模型采用多实体建模思路拆分不同功能部件，将金属材质的阀体基座、接口接头与工程塑料材质的调节旋钮做独立特征分组，便于后续渲染阶段的材质赋予与结构拆解展示。渲染环节采用工业产品常用的影棚布光方案，搭配防滑纹理工作台作为展示背景，通过多角度光源投射突出金属部件的机加工质感，对阀体表面的铣削平面、螺纹牙型、安装定位孔等细节做了光影强化，清晰呈现各结构的装配关系与加工特征。材质设置上，金属阀体部分采用磨砂铝合金材质参数，还原压铸铝件经机加工后的亚光金属质感，调节旋钮部分采用黑色哑光工程塑料材质，模拟气动元件常用的增强尼龙材质表现，接口内螺纹部分做了轻微的做旧质感处理，还原金属螺纹加工后的细微纹理。结构设计层面，该稳压器采用十字型阀体布局，侧面与正面预留标准气动管路接口，顶部设置带防滑纹理的压力调节旋钮，背部集成法兰式安装结构，可直接固定在气路安装面板或设备支架上，内部流道结构做了平滑过渡处理，符合气动元件的流体阻力设计要求，各部件的装配间隙、配合公差均参考行业通用标准设置，可直接用于气动系统的装配干涉校验、产品展示动画制作以及非标设备的气路布局设计参考。建模过程中对所有特征均做了参数化约束，关键尺寸可根据实际使用需求进行调整修改，模型的拓扑结构规整，无冗余碎面与破面问题，可直接导入各类三维软件进行二次编辑或工程图导出。
