桁架式钢结构看台支撑框架设计

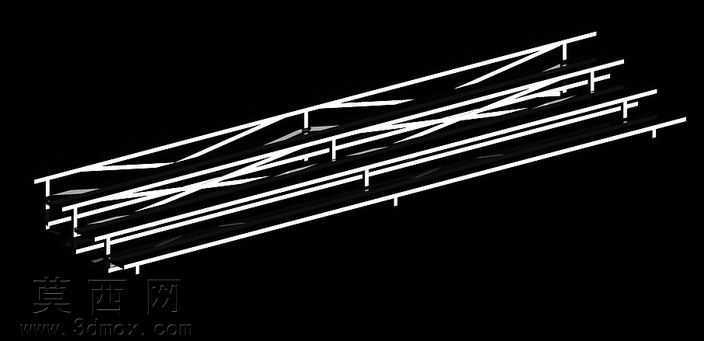

本模型为桁架式钢结构看台的支撑框架结构，采用三维参数化建模方式完成整体搭建，建模过程中优先遵循钢结构受力逻辑进行构件排布，确保每一处杆件的位置都符合实际工程的承重需求。建模初始阶段先确定整体看台的跨度与进深基准轴线，以纵向通长杆件作为主承重梁的定位基准，再依次排布横向连接系杆，所有杆件的截面参数均参考常规钢结构看台的型材规格设定，保证模型尺寸具备实际生产参考价值。斜向支撑构件的排布经过反复调整，采用交叉式斜撑布局，将竖向荷载与水平侧向荷载均匀传导至下部支撑点位，避免出现局部应力集中的结构缺陷。材质设定上为所有杆件赋予哑光金属钢材材质，渲染时采用黑底高对比度的展示方式，突出杆件的线性结构特征，清晰呈现每一处杆件的连接关系与空间走向，无需多余装饰材质即可直观展现结构本身的力学美感。结构设计上采用模块化排布逻辑，纵向主杆件平行等距布置，横向杆件在对应观众席排距位置设置连接节点，斜撑构件在每一个结构单元内形成稳定的三角受力体系，整体框架无需额外辅助支撑即可实现独立稳定，同时预留了上部看台面板、下部固定基座的安装对接接口，方便后续拓展完整看台的其他附属构件。建模过程中对所有杆件的交接位置做了精准的布尔运算处理，确保节点处无错位、无冗余面，模型拓扑结构干净整洁，可直接导出用于结构受力分析、施工模拟或者方案展示使用，整体设计兼顾了结构承重性能、施工便捷性与视觉通透感，适合作为中小型临时或固定看台的支撑结构参考方案。
