单轴四轮拖车悬架底盘结构设计

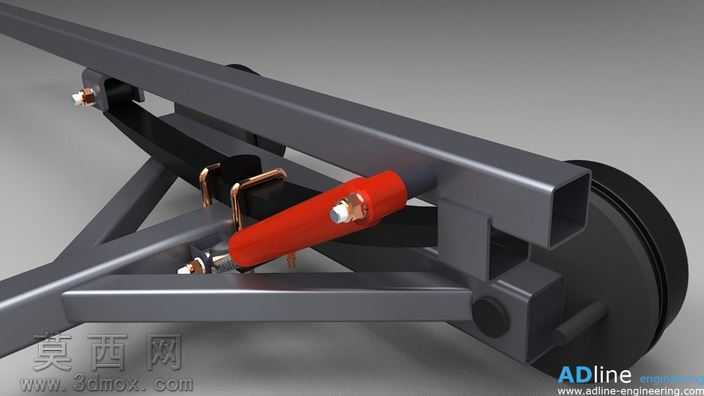

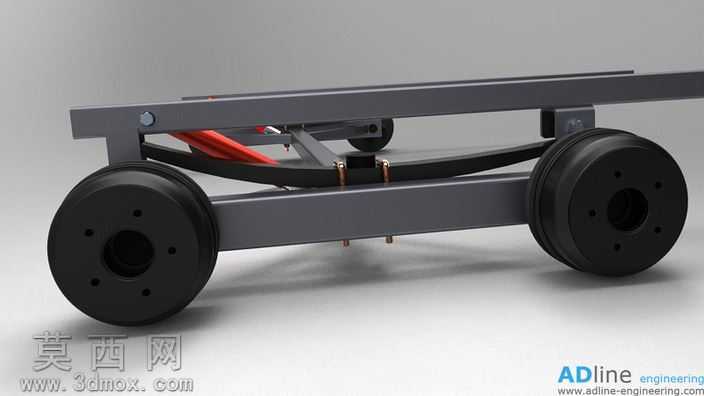

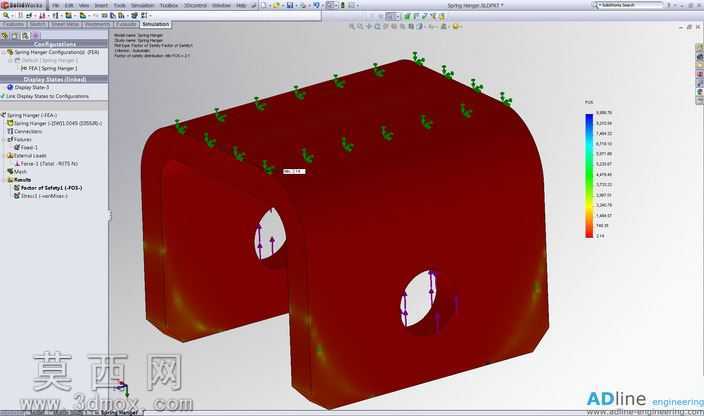

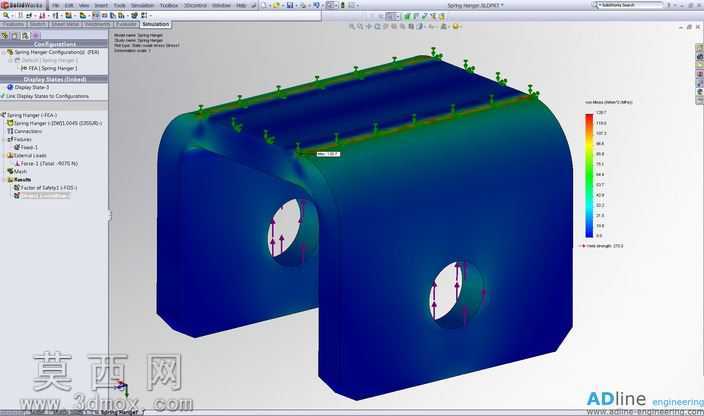

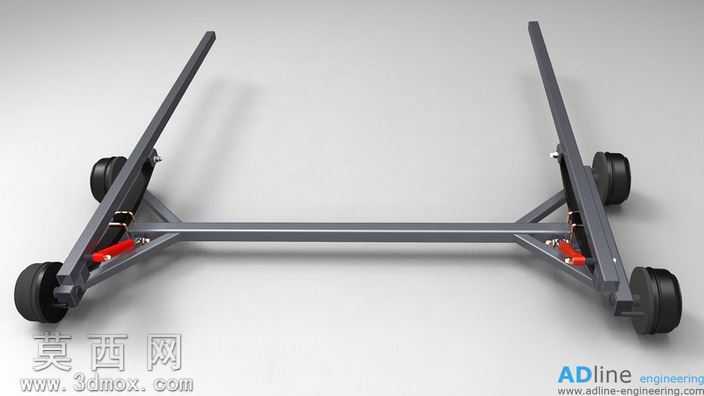

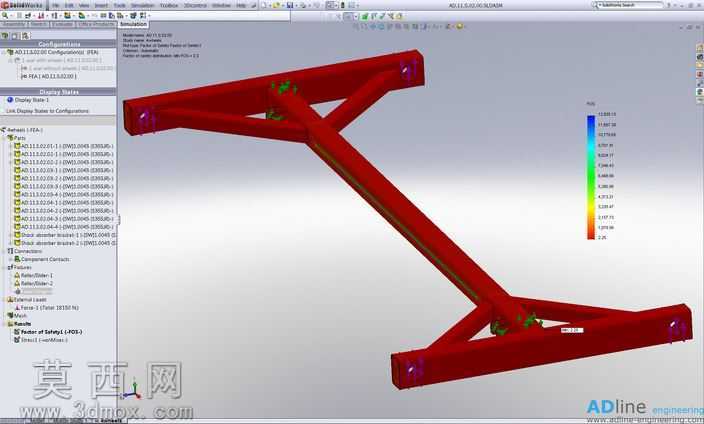

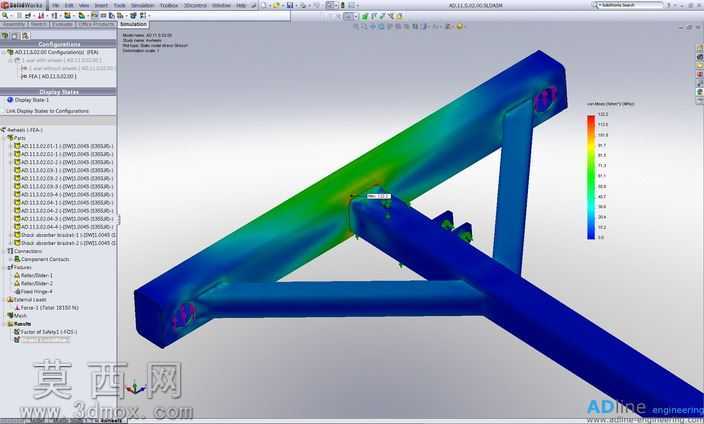

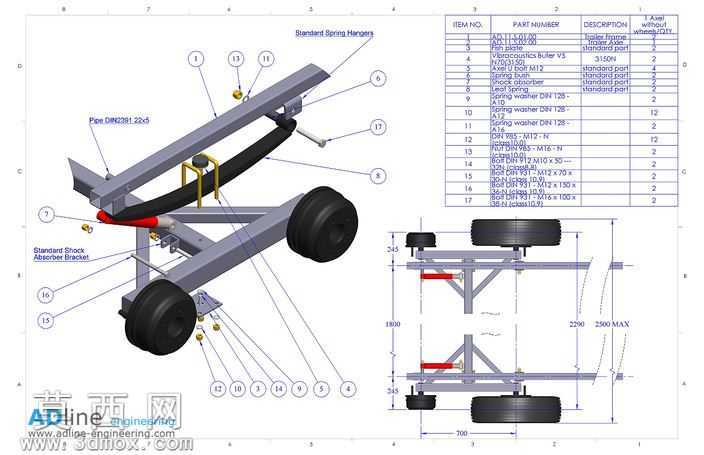

该作品为单轴四轮布局的拖车悬架底盘三维建模成果，建模阶段以结构合理性与易加工性为核心设计导向，整体采用对称式布局设计，主体车架以两根平行布置的纵向承载梁搭配一根横向连接梁构成核心承载框架，纵向梁末端预留拖挂连接接口，可适配不同类型的拖挂牵引装置。建模过程中对悬架连接部位做了细节还原，每侧双轮组通过摆臂结构与车架纵梁实现铰接，搭配弹性阻尼元件构成完整的缓冲减震结构，可在拖挂行驶过程中有效过滤路面颠簸带来的冲击，提升拖挂行驶的稳定性与承载可靠性。轮组部分采用标准橡胶轮胎搭配轮毂的结构设计，建模时还原了轮胎的曲面轮廓与轮毂的安装定位结构，保证轮组与摆臂的装配关系完全符合实际机械装配逻辑。材质渲染阶段，主体车架赋予哑光金属钢材材质，还原金属构件的磨砂质感与结构强度特征，减震阻尼元件分别赋予黑色工程塑料与红色金属漆面材质，轮胎赋予黑色橡胶材质，通过不同材质的质感区分清晰呈现各部件的功能属性，整体渲染效果简洁直观，可清晰展示底盘各部分的结构连接关系。设计思路上优先考虑非标准零件的易加工性，核心承载主轴选用规格为DIN2395-60x60x6.0的方管型材，无需复杂的定制铸锻工序，仅通过常规的截断、钻孔、焊接工艺即可完成主体车架的加工生产，加工过程仅需配备常用的台钻、弯管设备与焊接设备即可完成全部自制零件的加工，大幅降低了生产制作的门槛与成本。结构安全设计上，悬架部分的安全系数超过2.1，车架最大允许宽度符合欧盟地区拖车使用的2550毫米宽度规范要求，可满足常规轻型拖挂运输的使用需求，整体结构无冗余设计，在保证结构强度与行驶稳定性的前提下尽可能减少材料使用，相比双轴布局的拖车底盘可减少近一半的材料消耗，兼顾了结构实用性与生产经济性。
