旋钮式传送调节构件结构设计

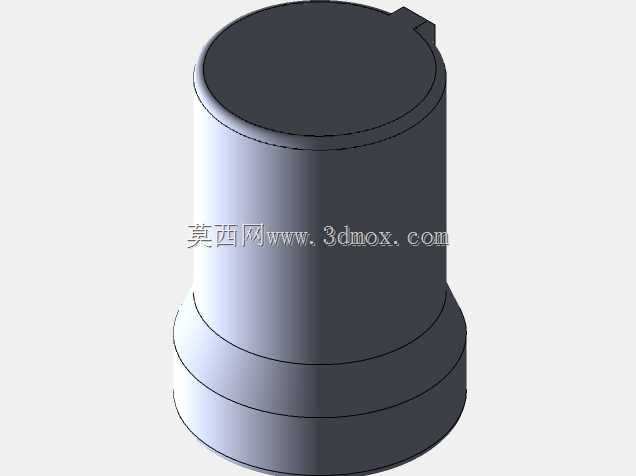

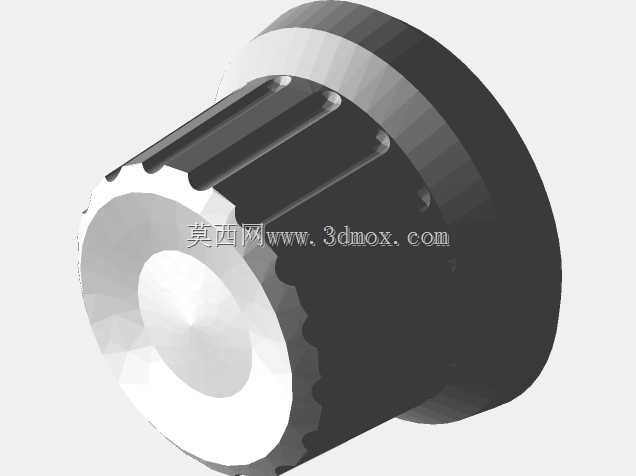

在轻工包装、电子元器件分拣、小型物料输送的工位段，这类旋钮式传送构件常作为输送线的末端调节、分料导向的核心接触件使用，区别于大型输送带的整线传动，这类构件更多承担小间距、高精度的物料拨送、姿态调整功能，比如在贴片元件分料轨道末端，旋钮的齿槽结构可以逐个卡接小型物料，配合步进驱动的间歇转动，实现物料的等距分隔传送，避免物料堆叠卡滞。从结构设计逻辑来看，该构件采用同轴阶梯式结构，中心设置通孔用于穿装驱动轴，轴孔与外圆的同轴度公差控制在0.02mm以内，保证转动过程中无径向跳动，避免传送过程中物料偏移。外圆侧的滚花与轴向槽结合的结构，一方面是增大与物料接触的摩擦力，避免光滑接触面导致的物料打滑，另一方面轴向的凹槽可以适配特定外形的物料，比如带引脚的电子元件、小型柱状五金件，在转动过程中凹槽可以临时承托物料，转到指定工位后依靠重力或辅助拨杆完成卸料。构件的安装边界需要匹配输送工位的安装空间，其轴向总长度根据常规小型输送线的轨道宽度设计，法兰端的直径大于主体段直径，安装时法兰端面贴合安装板的定位面，通过轴端的锁紧件完成轴向固定，径向不需要额外的定位销，依靠轴孔的过盈配合或者键连接传递扭矩，安装时需要保证构件的外圆最低点与输送轨道面的间隙控制在0.5-1mm，间隙过小会刮擦轨道面造成磨损，间隙过大则会导致物料卡入缝隙造成设备卡停。在实际工况中，这类构件的转速通常不超过60r/min，属于低速间歇传动部件，因此设计时没有设置额外的轴承位，直接依靠安装板的孔位配合衬套完成转动支撑，降低整体的制造成本与装配复杂度。外轮廓的齿形采用圆弧过渡设计，没有尖锐棱角，避免在接触物料时刮伤物料表面，尤其是针对外观要求较高的塑胶件、电镀五金件的传送场景，圆弧过渡的接触面可以有效降低物料表面的划伤率。中心通孔的内壁设置有键槽，用于和驱动轴的平键配合，传递的扭矩范围适配小型步进电机的输出扭矩，不需要额外的减速机构即可直接驱动，简化了整个传送工位的传动链。在设计建模过程中，需要重点关注外圆齿槽的等分精度，所有槽位的角度误差控制在±0.1°以内，保证每个槽位的送料间距一致，避免出现物料间距不均导致的后续工位定位偏差。法兰端的厚度根据安装受力情况设计，在轴向锁紧力作用下不会发生形变，保证安装后的端面垂直度，避免转动过程中出现端面跳动导致的物料传送轨迹偏移。这类构件常应用在桌面型小型输送设备、实验室物料分样设备、小零件计数包装设备中，相比大型的拨轮构件，其结构更紧凑，占用安装空间小，适配小批量、多品种的柔性生产场景，更换不同槽型的构件即可适配不同尺寸的物料传送需求，不需要对整个输送工位进行大规模改造。在材质选择的适配性上，该结构既可以采用POM等工程塑料加工，用于对噪音控制要求高、物料易刮伤的场景，也可以采用不锈钢机加工，用于有一定耐腐蚀要求、传送物料有一定重量的工况，结构本身的壁厚设计兼顾了塑料注塑成型与金属机加工的工艺性，没有过小的薄壁结构或者过深的盲孔，降低加工难度。
