小型电池接触弹簧精密三维结构设计

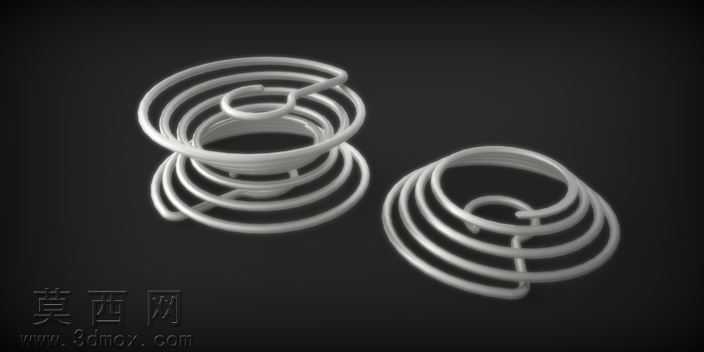

本次设计的小型电池接触弹簧，采用参数化三维建模思路完成全流程构建，建模过程中优先保证结构的功能性与工艺可行性，首先基于电池接触场景的导电、弹性复位需求确定核心参数：弹簧线材直径匹配小型电子产品的装配空间，整体外径适配电池仓的接触位尺寸，有效圈数经过力学测算保证按压行程内的弹力稳定，避免接触不良或弹力过大损伤电池电极。建模阶段以螺旋扫描特征为基础构建弹簧主体螺旋段，针对两端的接触弯折结构，采用草绘轨迹结合扫描混合的方式完成端头造型，确保端头与电池端面、电路板焊盘的接触面积符合导电要求，同时避免端头锐边造成装配划伤。材质设定上选用常规电池弹簧常用的镀镍弹簧钢材质，渲染阶段调整金属材质的粗糙度与反射参数，还原镀镍层的亚光金属质感，通过环境光遮蔽效果凸显弹簧螺旋圈之间的层叠结构与间隙，清晰展示每一圈簧丝的走向与弯折细节。结构设计上充分考虑实际使用场景的受力情况：弹簧两端的弯折勾型结构经过圆角处理，既保证装配时的卡接定位稳定性，又避免应力集中导致的簧丝断裂；螺旋段的节距经过参数化关联调整，按压时各圈簧丝均匀受力，不会出现局部并圈摩擦导致的弹力衰减。设计过程中同步验证了弹簧的压缩行程与弹力曲线，确保在电池装配公差范围内，接触压力始终保持在合理区间，既保证导电接触的可靠性，又不会因为弹力过大导致电池装入困难或长期使用后塑料电池仓变形。整体模型完成后通过渲染多角度展示弹簧的立体形态，清晰呈现两端接触结构的造型差异与螺旋主体的规整度，所有结构特征均支持参数化修改，可根据不同型号电池的尺寸、弹力需求快速调整线材直径、弹簧外径、有效圈数、端头弯折角度等参数，适配不同小型电子产品的电池接触结构设计需求，为后续的工程出图、实物打样提供精准的三维数据支撑。
